鋰離子電池主要由5部分組成，正極材料、負極材料、電解液、銅箔和隔膜。

電池隔膜是位于電池正極和負極之間的膜，其主要作用是隔離正負電極，防止短路，同時又允許離子自由通過。雖然隔膜不直接參與電池反應，但是隔膜的結構和性能通過影響電池動力學性能，決定著鋰離子電池的容量、安全性和使用壽命，性能優良的隔膜是高性能鋰離子電池的必要條件。

2021年鋰離子電池材料市場結構估算

目前，商用鋰離子電池隔膜主要是聚烯烴微孔隔膜，如聚乙烯(PE)隔膜、聚丙烯(PP)隔膜、PE/PP復合隔膜等。這類隔膜具有相對價格較低、機械性能優良和電化學穩定性高的優勢，而被廣泛應用于當今鋰離子電池隔膜領域。

但是聚烯烴隔膜吸液率低，容易發生電解液泄露。而且PE和PP隔膜熔融溫度分別為135℃和165℃，導致陽極和陰極之間的熱收縮和接觸緊密，進一步導致內部短路、起火甚至爆炸。

雖然最近開發的聚烯烴納米纖維隔膜雖然在孔隙率、吸液率方面取得了長足進步，但也存在力學性能較差的缺點。

因此，為了推動鋰離子電池行業的快速發展，助力汽車行業實現“雙碳”目標，人們?cè)趥鹘y(tǒng)聚烯烴隔膜的基礎上，基于鋰離子電池應用場景需求，開發了眾多新型隔膜。

一、隔膜的性能要求

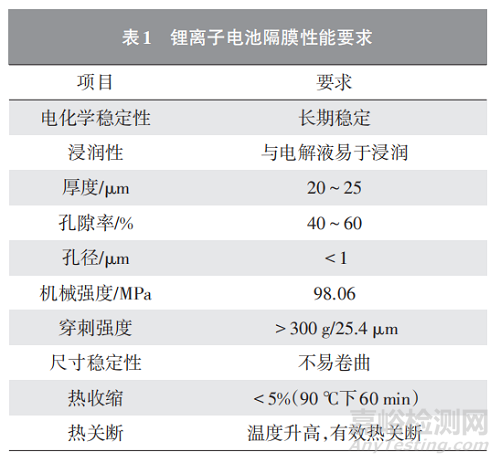

隔膜根據其組成和結構，可以分為4種主要類型：聚合物隔膜、復合隔膜、無紡布隔膜和凝膠聚合物電解質(GPE)隔膜。為了確保鋰離子電池安全有效穩定運行，鋰離子電池隔膜需要滿足表1的條件。

二、聚合物隔膜

聚合物隔膜的孔徑在微米級，通常由一層或多層組成。近年來，除了聚烯烴隔膜應用于傳統鋰離子電池，還有聚偏氟乙烯(PVDF)、聚丙烯腈 (PAN)和聚甲基丙烯酸甲酯(PMMA)新型聚合物隔膜出現，用于滿足更高導電性、更大柔韌性需求的應用場景。

PVDF具有高極性和高介電常數，有助于鋰鹽的離子化，而且能夠在電解液中溶脹，因此PVDF及其共聚物聚偏氟乙烯-六氟丙烯(PVDF-HFP)、聚偏氟乙烯-三氟乙烯(PVDF-TrFE)、聚偏氟乙烯-三氟氯乙烯(PVDF-CTFE)在鋰離子電池隔膜領域被廣泛應用。

COSTA等采用溶劑澆鑄法，制備了PVDF隔膜，隔膜呈現出多孔微結構，孔隙度為20%，孔徑＜1mm，呈現出優異的機械性能。

如圖1所示，用該P(yáng)VDF隔膜和商業玻璃纖維隔膜分別組裝鋰離子電池并進行了評估，從圖1可以看出，PVDF隔膜組裝電池顯示出良好的循環性能和倍率性能。

因此，這種隔膜適用于對性能、安全性要求更高的應用場景。此外，仲士杰采用流延法制備了PVDF-HFP、PVDF-TrFE和PVDF-CTFE3種PVDF共聚物的隔膜，并將其與PVDF隔膜和商業Celgard隔膜的孔隙率進行了對比，結果發現PVDF-TrFE隔膜的孔隙率高，且與電解液的親和力強，表現出最優的電池循環性能和倍率性能，如圖2所示。

新型聚合物隔膜是鋰離子電池隔膜的研究主流，除了單一聚合物種類隔膜外，也有2種或2種以上聚合物的共混制備聚合物隔膜，其工藝一般包含共混溶液的制備和通過溶劑澆鑄法制備隔膜。

與商業隔膜相比，共混隔膜顯示出更高的電解液吸收率和更低的熱收縮率，在用于鋰電池時，也表現出良好的放電倍率能力和穩定的循環性能。常見的共混隔膜有PVDF/PMMA、PVDF/聚環氧乙烷(PEO)、PVDF/聚間苯二甲酰胺 (PMIA)、PMMA/PAN、PEO/PMMA、聚酰亞胺(PI)/PVDF等。

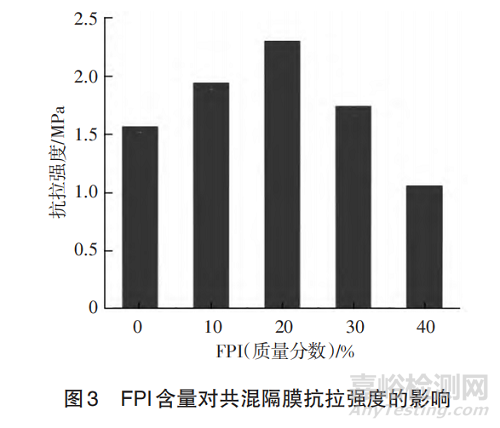

LI等首先合成了氟化PI(FPI)，并與PVDF共混，制備了FPI/PVDF共混隔膜。由于芳香族FPI的引入，F(xiàn)PI/PVDF共混隔膜的機械強度和熱穩定性得到明顯提高。不同F(xiàn)PI質量分?jǐn)?shù)下，共混隔膜的抗拉強度如圖3所示。

從圖中可以看出，當FPI質量分?jǐn)?shù)從0%增加到20%時，共混隔膜的拉伸強度從1.57MPa提高到2.30MPa。此外，與純PVDF和商業膜相比，制備的共混隔膜電化學性能得到改善，電解液吸收率和離子電導率分別可以達到522.4%和1.14mS/cm。

三、無紡布隔膜

無紡布隔膜即非織造布隔膜，是指采用靜電紡絲法、濕法非織造工藝、熔噴法等非織造制造工藝使分散均勻的纖維定向或隨機排列，形成三維網狀結構，再通過物理方法加固制得的新型隔膜。無紡布隔膜可以由合成纖維和天然纖維素制成，也包括纖維素的衍生物。常采用的無紡布隔膜材料有細菌纖維素(BC)、聚對苯二甲酸乙二醇酯(PET)、PI、PVDF、PVDF-HFP、聚四氟乙烯(PTFE)等。

BC是纖維素的一種，是由微生物合成的聚合物，其化學成分與纖維素類似，但是其純度高、直徑小、環境友好。JIANG等成功制備了BC納米纖維隔膜，該隔膜由于獨特的三維網狀結構，在180℃的溫度下仍表現出優異的尺寸穩定性、良好的離子電導率和優良的電池性能。而且BC隔膜顯示出優于商業聚烯烴隔膜的循環性能和倍率性能。基于以上優勢，BC材料將成為未來高安全性和高性能鋰離子電池隔膜的理想且環境友好型材料。

無紡布隔膜材料，不局限于單一組分的聚合物。ZHENG等通過靜電紡絲工藝(圖4)，制備了PAN/PVDF/PAN三層復合無紡布隔膜，結合了PAN和PVDF材料的優點，該隔膜表現出優良的機械強度和熱穩定性。

同時制備了不同紡絲速度(滾筒轉速300r/min、600r/min、900r/min)下的PAN納米纖維(分別表示為PAN-300、PAN-600、PAN-900)以及PVDF納米纖維，并得到相應的無紡布隔膜。在此基礎上，通過拉伸試驗機對各種隔膜的機械性能進行了研究，其結果如圖5所示，從圖中可以看出，PAN/PVDF/PAN隔膜表現出優異的機械性能，其縱向和橫向拉伸強度分別達到了11.03MPa和10.33MPa。此外，復合納米纖維隔膜即使在180℃也表現出優異的熱穩定性，遠優于商業PP隔膜。

四、復合隔膜

單一組分聚合物隔膜或無紡布隔膜離子傳導性低，在循環過程中化學穩定性較差，并且運行過程中產生熱量可能導致結構完整性喪失。將SiO2、Al2O3、TiO2、MgO等無機粒子引入到隔膜基體，形成具有增強性能的復合隔膜，以提高隔膜的機械強度、潤濕性、離子電導率和熱穩定性。無機粒子改善隔膜性能有3種形式：無機粒子涂覆在隔膜上、無機粒子填充至隔膜和無機粒子填充無紡布隔膜。

為了保護隔膜的表面，無機粒子在粘合劑的幫助下，在隔膜基材表面形成網狀結構，從而提高了隔膜的孔隙率，還可以增強電解液的吸收、離子傳導，并在提高循環容量方面發揮重要作用。而且無機粒子的耐熱特性可以為隔膜提供熱穩定涂層，使隔膜具備更好的熱穩定性。

XU等選擇β-環糊精作為粘合劑，將TiO2涂覆至PE隔膜表面。與商業PE膜相比，組裝有涂層隔膜的鋰離子電池表現出更好的放電容量保持率，在8C倍率放電時，放電容量測量為123mA·h/g，容量保持率高達88%。在不同倍率下，不同隔膜組裝電池的循環性能如圖6所示。同時也發現，可以通過調整粘合劑或?qū)φ澈蟿?shí)施改性改進復合隔膜的洗液率。

填充有無機粒子的隔膜，不僅具有優良的熱穩定性和機械強度，而且在隔膜內部創造了額外的空間使鋰離子通過。無機粒子分為2類，一類是含有鋰鹽的活性填料，如雙草酸硼酸鋰(LIBOB)、二氟草酸硼酸鋰(LiDFOB)、LiPF3(CF2CF3)3(Li?FAP)，另一類是無機納米填料如TiO2、MgO、SiO2和Al2O3、BaTiO2、粘土等。

MA等成功制備了PVDF/SiO2復合隔膜，復合隔膜具有高孔隙率、高離子電導率和更好的熱性能，同時還指出復合隔膜組裝的LiFeO4電池運行過程中，Si可以部分移動到正極并替代LiFePO4中的P，導致電池的比容量在0.1C時可以達到175mA·h/g，超過LiFePO4電池的理論容量，而且電池也表現出優異的循環穩定性，如圖7所示。

此外，SAPUTRY等將TiO2、LIBOB加入PVDF-HFP，制備了相應的復合隔膜，發現TiO2和LIBOB的存在可以有效提高電池的性能，同時也優化出相應的最佳配比為5∶25。

傳統無紡布隔膜的缺點是孔徑大，且由于電解液容量不足，在長時間循環過程中會出現很大的性能損失。靜電紡絲法制備的無紡布隔膜可以改善隔膜的不足，使隔膜對電解液具有良好的親和性、高吸收率和高孔隙率，便于鋰離子移動。同時在無紡布隔膜中引入無機粒子進行填充，可以無機填充隔膜的特點使隔膜進一步具備高度多孔結構和更高的電解液吸收率。

BICY等采用靜電紡絲法，制備了PVDF-TrFE/Al2O3復合隔膜。Al2O3納米顆粒的加入，提高了PVDF-TrFE的熔化溫度，從而使復合隔膜呈現出優異的熱穩定性和尺寸穩定性。同時發現，復合隔膜擁有80%以上的孔隙率，電導率顯著提升至5.8mS/cm，電解液吸收率提高至375%。用該復合隔膜制作的鋰離子電池，在不同倍率下，均表現出穩定的循環性能，在一定范圍內，Al2O3的含量增加有助于提高電池的放電容量，如圖8所示。

XIAO等采用濕法造紙方法制備了BC/ZrO2復合隔膜，同樣發現無機粒子ZrO2的加入對復合隔膜的性能提高顯著，特別是熱穩定性、電解液潤濕性和離子電導率方面。

此外，為了改善無機粒子在隔膜的分散效果，避免無機粒子在隔膜中發生團聚，或者是進一步提升隔膜的特定性能，可以對無機粒子進行表面處理。ZHANG等首先通過自由基聚合反應合成了含氟共聚物，然后將共聚物和PVDF混合到預分散沸石溶液中。將溶液送入靜電紡絲機制備復合隔膜。他們發現合成的共聚物與PVDF纖維發生氫鍵結合，并與沸石顆粒形成共價鍵，增強了沸石顆粒在隔膜中的分散性，對復合隔膜的綜合性能起到有利作用。

五、GPE隔膜

相比于液態鋰離子電池在能量密度和安全性上的擔憂，固態鋰離子電池因有望同時提升鋰離子電池的能量密度和安全性，被寄予厚望。但是由于固態鋰離子電池還有離子電導率低等瓶頸問題有待解決，無法滿足當前實際使用。因此，最近研發人員的注意力轉向了GPE，它被認為是固態電解質和液態電解質的中間狀態。

GPE隔膜是在聚合物基體與液體電解質溶脹后形成的，可同時用作電解質和隔膜。GPE在室溫下的離子電導率通常為1×10-4~1×10-3S/cm，接近商業電解液的電導率。此外，在GPE中，電解液被捕獲在聚合物基體中，可以防止電解液從聚合物基體中泄漏，因此鋰離子電池的安全性大大提高。

目前，針對GPE隔膜材料的聚合物基體材料主要有PEO、PAN、PMMA、PVDF以及它們的共聚物PVDF-HFP等。但是，同液態鋰離子電池聚合物隔膜類似，單一聚合物基體制備的GPE隔膜性能無法完全滿足使用要求，因此需要對聚合物基體進行改性，如共混、共聚、交聯或納米填充等。

PENG等為了改善PVDF-HFP基GPE機械性能差等問題，引入熱塑性聚氨酯(TPU)，通過共混制備了PVDF-HFP/TPU基GPE，表現出優異的機械性能和電化學性能。JIANG等在TPU基體中，加入SiO2納米顆粒，并采用相轉化法制備了納米填充改性的TPU基GPE(ATO-TPU)，表現出優異的熱穩定性和高強度，對鋰金屬表現出優異的界面穩定性，以此組裝的Li/LiFePO4鋰離子電池表現出優異的倍率性能和循環性能，如圖9所示。

此外，為了進一步提高GPE的綜合性能，人們也不斷嘗試多種改性方式共用，如共混改性和填充改性結合制備PAN/PMMA/SiO2基GPE等。

綜上，隨著高容量、高安全性的鋰離子電池需求與日俱增，對隔膜材料提出了更高的要求，因此研發人員還需要進一步采取措施。開發聚合物隔膜、無紡布隔膜、復合隔膜、GPE隔膜等。

此外，在膜材料開發過程中，也可以結合數學和機械分析的模擬方法，如有限元分析(FEA)、計算流體動力學(CFD)、分子動力學(MD)等，完善改性方案和優化加工制備工藝。我們期待隨著新型隔膜材料的開發應用以及對隔膜在鋰離子電池中工作機理的深入了解，新型隔膜材料不僅可以擴大現有鋰離子電池的應用場景，還可以激發新的電池技術出現。
