本研究將還原氧化石墨烯（RGO）引入到鋅基體中并利用激光成形多孔支架，結果發現RGO通過弱化織構激活了更多的位錯滑移系，提高了鋅支架的韌性，同時通過應力載荷傳遞效應、細晶強化以及彌散強化增強了力學強度。此外，RGO因其豐富的官能團還改善了支架的生物學性能。

01、研究內容簡介

鋅金屬具有良好的生物相容性和適中的降解速率，在骨修復領域極具應用前景。然而，相對不足的力學性能限制了其進一步的臨床應用，尤其是承重骨修復。引入納米增強相是改善金屬材料力學性能的有效手段。還原氧化石墨烯（RGO）不僅具有超高的強度和模量，還擁有巨大的比表面積，作為納米增強相有望帶來更為顯著的載荷傳遞效率，從而增強金屬基體的力學性能。而且，RGO還具有良好的生物相容性，表面的含氧官能團能對細胞生長帶來促進作用。為此，本研究將RGO引入鋅金屬中，并利用激光增材制造技術制備多孔支架，以期獲得優異的性能。

Fig 1為激光增材制造鋅基復合支架，其具有三維互聯多孔結構，平均壁厚約為500微米（Fig.1b）。利用金相砂紙拋光支架表面，發現基體內部沒有明顯的孔隙和裂紋，具有極高的致密度（Fig.1c）。高倍SEM下進一步觀察發現適量的RGO能夠均勻分散在鋅基體中（Fig.1d），而過量RGO會發生團聚。

Fig. 1 (a) As-built scaffold; (b) SEM images (Top view) showing the surface of LPBF-processed scaffold; (c) Low-magnifcation SEM images showing the strut after polishing; (d) High-magnifcation SEM images showing the distribution state of RGO in Zn matrix.

利用EBSD分析鋅基復合支架微觀組織（Fig.2），發現RGO不僅能夠細化晶粒，而且能顯著弱化織構。分析認為RGO在冷卻過程中扮演了異質形核作用，極高的熱導率使其在固/液前沿能夠提高成分過冷，進而降低形核勢壘，誘導晶粒形核。同時還發現，RGO的引入提高了高晶界角密度。

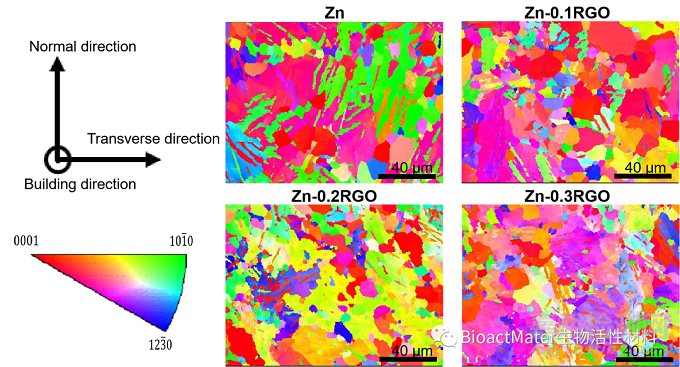

Fig. 2 EBSD maps of Zn and Zn-RGO. All the maps were observed along the building direction.

對激光成形鋅基復合支架進行了壓縮實驗，發現支架壓縮強度和模量得到顯著提升（Fig. 3）。利用標準件測試拉伸性能，發現拉伸強度和延伸率均得到提高，這表明RGO同時改善了鋅支架的力學強度和韌性。

Fig. 3  Representative compressive curves of the Zn and Zn-RGO scaffolds; (b) The corresponding compression strength and elastic modulus; (c) Typical tensile curves of the Zn, and Zn-RGO samples; (d) Vickers hardness. N = 3, p*<0.05, p**<0.01 (Zn as control).

RGO增強強度的機理主要包括（1）載荷傳遞效應，（2）細晶強化和（3）彌散強化，其中載荷傳遞效應與RGO的巨大的比表面積和良好的界面結合相關。TEM觀察表明RGO與基體間形成了良好的界面結合（Fig. 4a-c），在這種條件下，RGO通過裂紋偏轉，拔出，橋連等機制抑制裂紋擴展，從而增強力學強度。另一方面，韌性的提升主要是由于RGO弱化了基體織構，有利于在拉伸過程中提供更過的滑移體系。

Fig. 4 TEM images showing the interface bonding of RGO in Zn matrix; (c) The schematic showing the oxygen-mediated bonding between Zn and RGO; (d) The possible strengthening mechanisms of RGO, which could effectively limit the crack propagation in the composite.

體外細胞實驗表明，RGO能夠改善支架的生物相容性，促進細胞增值和分化。這是因為RGO具有豐富的含氧官能團，能夠通過靜電吸附，氫鍵作用等與細胞膜磷脂和蛋白酶發生相互作用，進而調控細胞基因表達。

Fig. 5 (A) Fluorescence images of cells obtained from LIVE/DEAD tests, in which the live cells were stained in green and dead cells in red; (b) CCK-8 results and (c) ALP activity. N = 3, *p < 0.05, **p < 0.01.

本研究首次報道了激光成形RGO增強鋅基骨支架，揭示了其改善韌性的本質是RGO通過誘導晶粒形核、弱化織構提供了更多的位錯滑移體系。
