摘要：

目的：研究壓力變化法測試無菌檢查用隔離系統艙體完整性的影響因素。方法：從溫度、大氣壓、測試時間和測試壓力等關鍵因素，探討其對測試結果的影響。結果：各影響因素中，溫度的變化對測試結果影響較大，大氣壓的變化對測試結果影響較小。結論：無菌隔離系統的完整性測試應妥善設計試驗條件，在現有儀表條件的基礎上，合理設置測試時間和壓力，并保持測試周期內溫度穩定。

關鍵詞：隔離系統    壓力變化法    完整性測試    溫度    大氣壓    測試時間    測試壓力

近年來，隨著無菌隔離技術的發展，隔離系統在國內制藥領域的應用得到快速推廣，除了生產以外，越來越多的用戶開始使用無菌隔離系統替代傳統潔凈室進行藥品的無菌檢查。完整性作為隔離系統的關鍵性能之一，不僅能防止外界污染的侵入和滅菌劑的泄漏，還能提供穩定的無菌檢查環境。隔離系統的完整性一般包括艙體完整性、高效空氣過濾器完整性和手套/袖套或半身服等介入工具的完整性。

1 測試方法的標準來源及各測試方法原理和特點

1.1 標準來源

隔離系統最早用于放射性物質的處理（負壓隔離系統），密封艙體的泄漏率測試方法可溯源至ISO 10648-2:1994《密封箱室密封性分級及其檢測方法》 [1]，此標準針對的主要是剛性壁負壓裝置。

衡量艙體完整性的指標是小時泄漏率（Rh），即正常工作條件（壓力和溫度）下隔離空間每小時的氣體泄漏量Q與該隔離空間的容積V之比[1]。無菌隔離系統的相關法規對艙體泄漏率均沒有明確的限度，美國注射劑協會技術報告第34號（PDA TR34）建議Rh的參考值為不超過0.5%，對應于ISO 10648-2:1994級別3的要求，但其來源是美國手套箱協會指南AGS-G001-1994，即應用于有毒物質使用的泄漏率要求[2-5]。ISO 10648-2:1994把Rh分為4個級別，并列舉了3種測試方法：含氧法，壓力變化法，恒壓法[1]。ISO 14644-7:2004《潔凈室及其相關受控環境》 [6]第7部分中增加了Parjo法，見表 1。

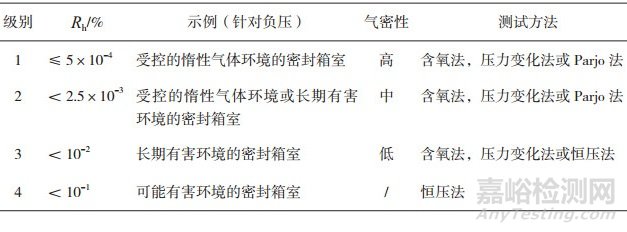

表 1 密封箱室按Rh的分級及測試方法[1, 6]

雖然這些測試方法最初都是為負壓隔離系統制定的，但除含氧法外，其他方法均可通過公式的變化用于正壓隔離系統。

1.2 各測試方法的原理和特點

Parjo法的原理是隔離系統中的壓力變化會造成檢測裝置中的皂液在Parjo管中偏移，通過記錄偏移距離計算體積變化進而算出泄漏率。該方法靈敏度過高、操作復雜，且只適用于檢測工作壓力接近環境大氣壓的隔離系統的泄漏率，故不適用于無菌檢查用隔離系統對應的級別3的正壓密封箱室[6-7]。

ISO 14644-7:2004中無菌檢查用隔離系統可用以下2種方法檢測泄漏率。

恒壓法：通過測量把密封箱室內部的負壓維持在某一恒定水平的排氣系統的流量來計算泄漏率。該流量除以密封箱室體積，就相當于在該特定負壓下的Rh。當在正壓條件下使用時，通過測量進氣系統的流量，可采用同樣的計算方法[5]。

壓力變化法：該方法用于測量處于負壓的密封箱室內單位時間的壓力增加，密封箱室處于正壓時，也可采用同樣的方法[5]。

恒壓法和壓力變化法使用的壓力傳感器和溫度計的精度要求一致，測試結果均受溫度波動的影響。但恒壓法還需要額外配置維持恒定壓力所需的、精度要求極高的控制閥（針閥）和流量計，而控制閥需手動控制，對操作要求高，重現性差，且艙體內壓力維持的穩定區間沒有法規標準。而壓力變化法的整個測試過程可通過自動化控制的方法執行，結果自動記錄，是操作簡便、可重復、可定量的測試，被廣泛應用于日常監測。故本文重點對該方法進行研究[1, 5, 8-10]。

本研究覆蓋了國內外隔離系統的主流類型和品牌，在參考國內外法規的基礎上，調研了6家國內藥檢所，探討了溫度、大氣壓、測試時間和測試壓力對壓力變化法測試結果的影響。

2 方法與結果

2.1 儀器與材料

PI-4PM-S單向流無菌檢查用隔離系統（上海東富龍愛瑞思科技有限公司）；HX93B內置溫濕度傳感器（OMEGA）；616C-3B壓力傳感器（Dwyer）。

2.2 公式分析

原始公式：

(1)

其中，t為檢測時間；Ps為測試開始時密封箱室內的絕對壓力（環境大氣壓加表壓，Pa）；Pf為測試結束時密封箱室內的絕對壓力（環境大氣壓加表壓，Pa）；Ts為測試開始時的溫度（K）；Tf為測試結束時的溫度（K）。該公式針對的是負壓密封箱室，通過單位時間內壓力的增加來計算泄漏率[1]。

而無菌檢查用隔離系統對應的正壓密封箱室應測量單位時間內壓力的降低來計算泄漏率，故原始公式應修正為：

(2)

2.3 起始壓力和測試時間設定

國際制藥工程協會（ISPE）指南第3卷中提到每2分鐘記錄一次壓差和溫度，連續記錄30分鐘，測試壓力需大于無菌操作模式下的工作壓力[5]。ISO14608-2:1994測試時間為1小時，當驗收測試時則更為嚴格，壓力比無菌操作模式下的工作壓力大4倍左右[1]。

本研究調研了6家使用不同品牌隔離系統的國內藥檢所，在進行壓力變化法測試艙體完整性時，各家藥檢所的起始表壓各不相同，從60 Pa到220 Pa不等，測試時間從1分鐘到3分鐘不等。

考慮到工作效率，每次滅菌前隔離系統完整性檢查的時間過長并無必要，且由于艙體內為正壓，在其他條件穩定的情況下，隨著測試時間的增加泄漏率會越來越低。再結合調研情況，本研究選擇接近2020年版《中華人民共和國藥典》9206征求意見稿建議的工作壓力的2倍，即100 Pa作為測試起始壓力，測試時間為3分鐘[2, 5]。

2.4 溫度和大氣壓力

2.4.1 溫度因素分析

PDA TR34規定在1小時的測試期間，艙體內部溫度波動應控制在±0.5 ℃內[2]，而ISO14608- 2:1994要求控制在±0.3 ℃內[1]。

本研究調研的6家國內藥檢所，有的對溫度控制無要求，有的要求極為嚴格（＜0.05 ℃）。經過對市售隔離系統的調研得知，幾乎所有隔離系統的溫度顯示精度均為0.1 ℃。

本研究對隔離系統進行20次獨立的小時泄漏率測試，測試開始和結束時隔離系統的溫度計示值變化范圍在（-0.2~+0.3）℃之間，見圖 1。

圖 1 小時泄露率測試前后溫度計示值變化

假設環境大氣壓在測試前后沒有變化，Ps=101000+100.0=101100.0（Pa），Pf=101000+81.2=101081.2（Pa），Ts=273+25.5=298.5 K；當Tf升高0.1 ℃、不變、降低0.1℃時的泄漏率測試結果如表 2。可以看到，溫度波動在±0.1℃時，小時泄漏率的波動達到±0.67%，僅因溫度波動0.1℃所造成的小時泄漏率值的波動就已經超過PDA TR34建議的0.5%的限度標準。

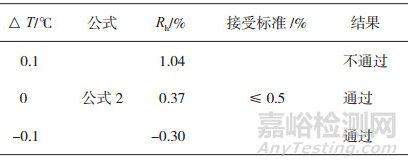

表 2 溫度變化對測試結果的影響

20次小時泄漏率的實測結果也顯示，若不考慮溫度變化的影響，所有結果均通過0.5%的限度標準，若考慮溫度變化，則有40%的結果不通過。見圖 2。

圖 2 小時泄漏率測試結果

ISO 14644-7:2004[6]提到容積不變的前提下，溫度每變化1K，相當于壓力變化334 Pa。John Neiger等[8]的研究結果表明，1級隔離系統計算時，溫度每升高0.01 ℃，相當于結束壓力結果減去3.5 Pa；反之，溫度每減少0.01 ℃，相當于結束壓力結果加上3.5 Pa。以上結果均表明，在測試過程中溫度的變化需要被精確測量，而實際上，隔離系統常用的溫濕度傳感器對溫度的實際測量精度最高為±0.2 ℃，均明顯差于顯示精度，見表 3。

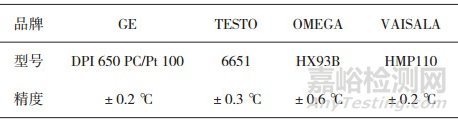

表 3 溫濕度傳感器溫度測量精度

隔離系統常用的鉑熱電阻溫度傳感器Pt 100的允差等級為A級或B級，即使是最高精度的AA級溫度傳感器也只能達到±0.1℃的允差值。

綜上所述，考慮到非1級的隔離系統沒有必要追求0.1 ℃的溫度變化，且系統自帶的溫度傳感器實際也無法達到此精度，故在實際應用時可以在環境溫度相對穩定的情況下不考慮溫度變化[8, 10]。

2.4.2 大氣壓力因素分析

調研的6家藥檢所均使用標準大氣壓替代實際的環境大氣壓，再加上表壓進行計算。公式2中的絕對壓力P為環境大氣壓+表壓，而環境大氣壓會隨著地勢高低、地理緯度等因素變化。

由于隔離系統的安裝地點固定，故一般只需考慮大氣壓的日變化。一天當中，由于溫濕度的變化和大氣運動，大氣壓在上午9~10時最高，下午15~16時最低，間隔約6小時，我國氣壓全日分波振幅平均86 Pa[11-12]。若以6小時環境大氣壓變化100 Pa計算，在本研究3分鐘的測試時間內，環境大氣壓的平均變化也僅約為0.83 Pa。因此，可以認為環境大氣壓的變化對泄漏率測試結果的影響可以忽略不計。壓力變化法計算公式中可直接采用標準大氣壓進行計算[10]。在一些特殊地區（例如高海拔地區）安裝的隔離系統，可根據當地的平均大氣壓設置計算公式中的環境大氣壓值。

3 討論

壓力變化法作為一種常用的隔離系統完整性測試方法，已經被廣泛用于滅菌開始前的常規測試，然而溫度、大氣壓力、測試時間、測試壓力等因素都會影響測試的結果。

3.1 起始壓力和時間

合理的起始測試壓力和測試時間的設定有利于測試的科學性。測試壓力過高可能會對隔離系統內部的儀表造成損傷，一般建議的范圍為操作壓力的1.5~5倍；測試時間過短無法看出壓力衰減趨勢，過長則容易受到外部環境的影響且影響工作效率，一般建議測試時間在1~30分鐘。對于限度標準，根據法規內容不作每小時0.5%的硬性規定，只要符合設計要求即可[7]。

3.2 溫度的影響

所有泄漏測試方法都受到隔離系統內部溫度變化和測試期間大氣壓力變化的影響。溫度的變化對測試結果的影響較大，0.1 ℃的溫度波動即可對測試結果產生影響。如果測試過程維持時間過長，在此期間溫度可能有較大變化，作為非1級密封箱室的檢查用無菌隔離系統在實際應用時可選擇較短時間的壓力變化法作測試。在短時間測試過程中，應盡量保證房間溫度、氣壓狀態穩定，不要有劇烈的變化，比如空調啟動、陽光直射、開關房間門等。一般在系統無高熱源的情況下，艙體內部溫度不會有明顯變化。在做好以上保證措施的前提下，計算公式中可不考慮溫度變化，以防止傳感器示數跳動導致的錯誤泄漏測試結果[8, 10]。

3.3 大氣壓力的影響

大氣壓力的變化對測試結果的影響較小，安裝在固定地點的隔離系統可根據當地的平均大氣壓設置計算公式中的環境大氣壓值，在測試時間段內環境大氣壓的變化可以忽略不計[7-8]。

3.4 其他注意事項

隔離系統的手套/袖套是柔性材質，在測試時可能會對艙體內的壓力有一定的補償作用。因此，在測試開始前，應使用專用支架將其固定在一個穩定的位置，并在測試時避免觸碰[7]。

艙體完整性對于維持無菌隔離系統的無菌屏障和降低滅菌劑泄漏風險具有重要意義，是日常應用中必須測試的項目。用戶在選擇方法和限度時應綜合考慮其合理性、可操作性以及風險的可控性。
