傳導抗擾度測試

采用匹配的功放、注入裝置和試驗布置是保障傳導抗擾度測試一致性和有效性的基礎。射頻傳導抗擾度（CI）測試是替代低頻輻射抗擾度（RI）測試的一種測試方法和標準。由于天線尺寸、近場和接地的相互作用，低頻RI測試存在不可避免的問題。在較低頻率下的輻射能量更有可能進入設備的輸入/輸出線路，因此設計了CI測試方法和標準取代輻射場對被測設備線纜耦合干擾的影響。系統內各個設備的選擇十分重要，運用合適正確的方法才能得出可靠的CI測試結果。

輻射的電磁能量是如何耦合到線纜內部的？

任何導體只要在給定的頻率下產生諧振，都可以被視為一個天線，耦合一部分電磁場的能量。平面波的自由空間阻抗約為377Ω。一只天線或等效的線纜通過阻抗轉換，其導體內才能產生電流。天線阻抗范圍可以從1/4波長的73Ω到折疊偶極子的280Ω（圖一）。因此，測試方法采用較低的阻抗值上產生的電平，也就是50和150Ω。多個導體產生的電流很可能是不平衡的，也就是說，幅度和相位不相等，然而，所有CI測試方法都是共模測試，或者說在所有導體上施加的幅度和相位是相同的。

圖1：耦合模式

使用什么技術來給測試線纜注入電流/電壓

將電流注入測試線纜有4種方法，包括耦合/去耦網絡（CDN）、大電流注入（BCI）、電磁夾具（EM）和管狀波形夾具(TWC)、直接注入。

耦合去耦網絡

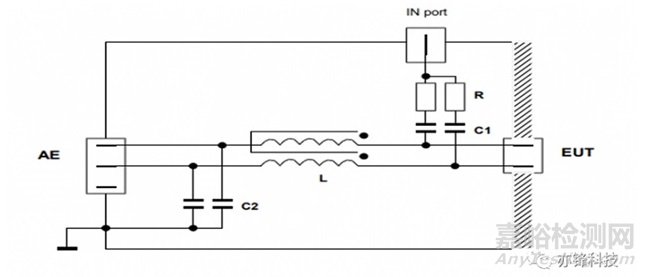

圖2：CDN原理圖，2路導線

圖2為使用耦合去耦網絡（CDN）通過無源器件向測試線纜導體注入測試信號

隔離輔助設備（AE），固定阻抗（150Ω），和實現低電平注入是CDN方法的主要優點。固定的端接阻抗使得在整個測試頻率范圍保持一個穩定的試驗電平而不受線纜諧振的影響。然而CDN方法的缺點也很明顯，需要準備不同類型的CDN來匹配不同的測試線纜連接器、導體、電流要求，還有一些串口通訊信號受到濾波的影響可能會導致性能下降。

大電流注入

圖3：大電流注入探頭

圖3為大電流注入設備，使用電感耦合方式向測試導體注入測試信號

這個方法在線纜小于探頭內徑的條件下可以做到只需一個設備便可匹配任何線纜的測試需求，而探頭的頻率范圍、損耗、和額定功率這幾個指標需要仔細斟酌。這個方法也不需要像CDN一樣端接一個固定阻抗。線纜有一個從接近零到兆Ω的自然振諧阻抗范圍，測試中要注意控制注入電流避免過度測試。但是，正如同上面所說，除非線纜可以充當天線，否則不會產生有效的輻射能量。所以在一個頻帶上產生一個固定測試電平不是一個很大的問題，當振諧接近天線阻抗時測試參數會更加準確。

 電磁鉗（EM）和管狀波夾具（TWC）

這些設備通過電感耦合將測試信號注入測試線纜導體中，跟BCI有相同的特點，但是EM和TWC還提供電容耦合（圖4和圖5），因此能擴展到更高的測試頻率范圍。

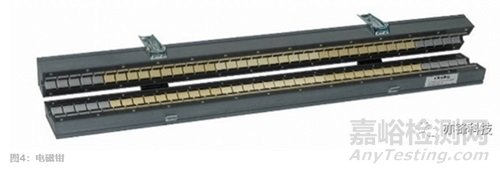

圖4：電磁鉗

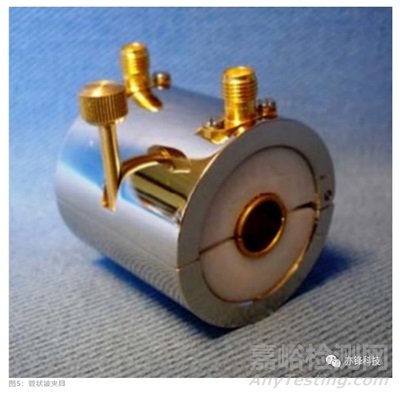

圖5：管狀波夾具

直接注入

將電流/電壓直接注入測試線纜是最簡單的方法。電阻和電容直接連接導體。但是應用起來比較繁瑣，它需要破壞線纜的絕緣層并與中心導體進行電氣連接（如圖6）。

圖6：直接注入 IEC 61000-4-6

校準方法

由于測試線纜阻抗的不確定性，必須進行系統校準以確定符合測試標準的適當?shù)臏y試電平。校準是用50Ω還是150Ω固定阻抗是取決于測試標準。BCI、EM和TWC夾具有一個校準夾具。如圖7所示，校準夾具安裝在某一路導體的接口上，一邊端接，一邊連接測試設備。在圖8中當功率調整到滿足測試電平時，整個測試頻段內的前向功率會被記錄下來。CDN校準和IEC61000-4-6類似，除了終端阻抗一直是150Ω（圖9）。

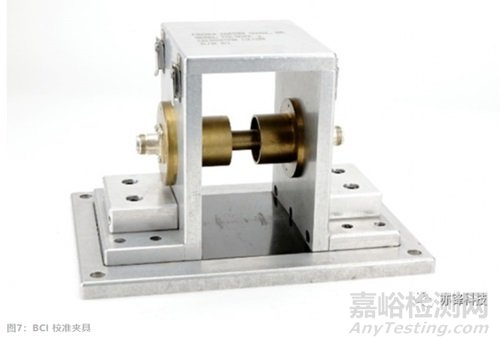

圖7：BCI 校準夾具

圖8：夾具校準布置 IEC 61000-4-6

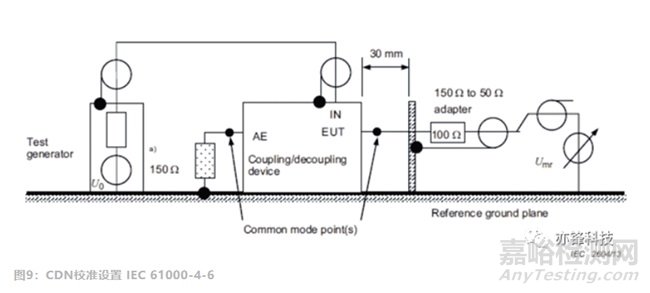

圖9：CDN校準設置 IEC 61000-4-6

測試方法

像RI測試一樣，CI測試是使用替代法和閉環法來進行的。替代法是使用校準過程中記錄的電平來施加測試電平，監控探頭要確保飽和的情況不會發生（圖10）。閉環法就是實時監控測試電纜上的電流和電壓。

測試桌也是一個關鍵因素（如圖11），桌子的布局是要針對測試標準而定。

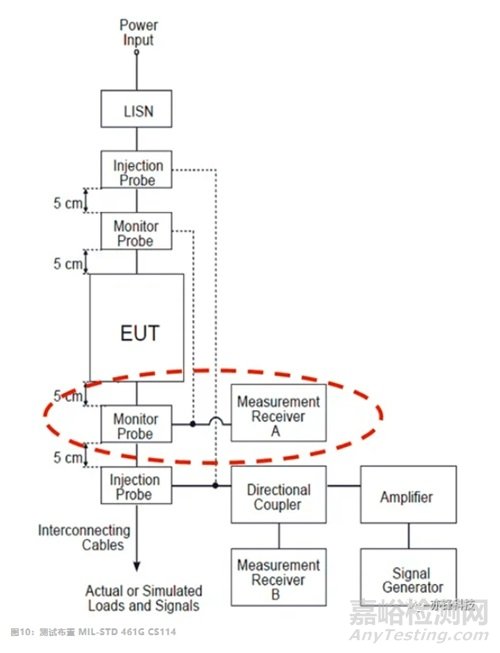

圖10：測試布置 MIL-STD 461G CS114

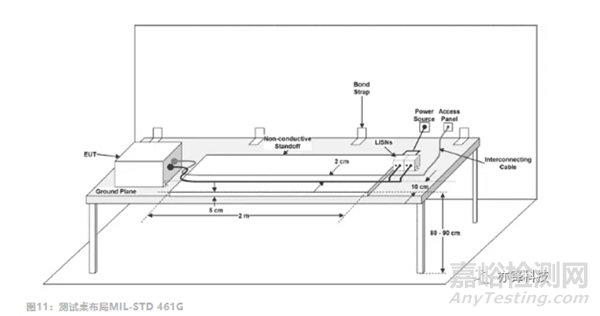

圖11：測試桌布局MIL-STD 461G

結論

試驗設備的選擇至關重要，因為功率放大器、注入裝置和測試布置的不同組合可謂失之毫厘，差之千里。懂得這一簡單的道理對執行一個重復有效的CI測試系統會有很大幫助。傳導抗擾度測試在低頻測試的時候會替代輻射抗擾度測試。明確測試標準的要求和相應的校準是很有必要的，理解測試的目的和應用恰當?shù)姆椒〞寽y試達到事半功倍的效果。
