各階段常見的典型失效機理

前段制程（FEoL）常見的失效機理

1）與時間相關的電介質擊穿（TDDB）-- 柵極氧化物

2）熱載流子注入（HCI）

3）負偏壓溫度不穩定性（NBTI）

4）表面反轉（移動離子）

5）浮柵非易失性存儲器數據保持

6）局部電荷捕獲非易失性存儲器數據保持

7）相變（PCM）非易失性存儲器數據保持

后段制程（BEoL）常見的失效機理

1）與時間相關的電介質擊穿（TDDB）-- low k材質電介質/移動銅離子

2）鋁電遷移（Al EM）

3）銅電遷移（Cu EM）

4）鋁和銅腐蝕

5）鋁應力遷移（Al SM）

6）銅應力遷移（Cu SM）

封裝/界面常見的失效機理

1）因溫度循環和熱沖擊導致的疲勞失效

2）因溫度循環和熱沖擊導致的界面失效

3）因高溫導致的金屬間化合物和氧化失效

4）錫須

5）離子遷移動力學（PCB）--組件清潔度

本文對因溫度循環和熱沖擊導致的疲勞失效模型進行研究

由于溫度循環和溫度沖擊，超大規模集成電路（ULSI）器件可能會發生疲勞失效，在溫度循環或溫度沖擊期間，永久性損傷會累積，器件經歷正常的上電和下電循環時，熱循環造成的損傷也會累積。這種循環會引起周期性應力，往往會削弱材料并且導致多種不同類型的故障：

• 電介質/薄膜開裂

• 鍵合抬起

• 斷裂/破碎的鍵合線

• 焊料疲勞（接頭/凸點/球）

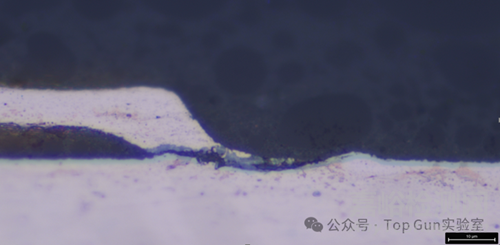

圖片來源于《顯卡門時間--bump開裂》

• 芯片或模塑料開裂

• 芯片分層

• 芯片抬起

焊料常用于集成電路內部連接，或集成電路與印刷電路板（PCB）之間的焊料連接。由熱膨脹系數（CTE）不匹配，焊料在熱機械應力下容易發生疲勞失效。

建模的溫變參數條件通常是所關注的范圍（即加速應力與正常使用條件），但在某些條件下，需要其他條件來進行可靠性估計（AF或FITs）：

 1） 溫度循環范圍跨越了一個臨界溫度，例如Tg（聚合物的玻璃化轉變溫度）。

 2） 在感興趣的溫度范圍內，材料性能發生顯著變化。例如，鉛基焊料的應力松弛率在室溫附近發生了很大的變化。

Coffin-Manson模型：

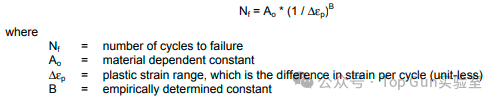

對于韌性材料，低周期疲勞數據可以很好地用Coffin-Manson方程來描述：

低周期疲勞是指在幾百或幾千次循環就會導致失效，而高周期疲勞則需要數百萬次循環。Coffin-Manson模型最初是為韌性材料（飛機用的鐵和鋁合金）開發的，但也已成功應用于脆性材料。

修正的Coffin-Manson模型：

Coffin-Manson方程即使對于脆性材料的失效也很有效，在脆性材料失效中，失效主要由裂紋的萌生和擴展主導，而非簡單的塑性變形。在溫度循環期間，并非所有的應力（溫度范圍，ΔT）都會引起塑性變形。如果循環的一部分ΔTo實際上是彈性的，那么彈性部分應從總應變范圍中減去。

請注意，與應變相關的幾何因素從方程中簡化掉了，從而消除了對其他幾何形狀或材料性能的預測，并限制了使用性能的范圍。因此，對于具有塑性變形的溫度循環或熱沖擊，Coffin-Manson 方程變?yōu)椋?/span>

需要注意的是，如果彈性范圍（ΔTo）遠小于整個溫度循環范圍（ΔT），那么可以忽略它而不會引入顯著的誤差（通常的做法）。

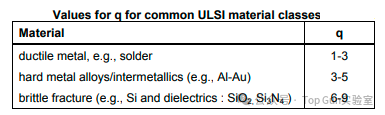

q的取值范圍如下圖所示：

Norris Landzberg模型：

諾里斯·蘭茲伯格（Norris Landzberg）對科芬-曼森（Coffin-Manson）方法進行了修正，增加了與焊點疲勞相關的循環頻率因子（冪律）和類似阿倫尼烏斯（Arrhenius）的溫度依賴性。應當指出，使用這種近似方法時，溫度必須以開爾文（°K）表示。

Norris Landzberg模型的加速因子 AF 如下：

注：在一些研究中，SnPb焊料的m值設為-1/3，因為fstress被放在了分子而不是分母中。這將使SAC焊料的值為0.136。

在上述模型中，常用的是修正后的Coffin-Manson模型。

溫度循環壽命預估示例：

目標：

計算日常使用環境中由于溫度循環導致的引線鍵合金屬間化合物的加速因子（AF），并與汽車環境中的進行比較。

假設條件：

1）日常使用環境條件為：每日溫度波動20°C一次

2）汽車環境條件為：每天4個循環，溫度波動80°C

3）ΔT＞＞ΔTo

4）q=4

AF計算公式：

AF=(ΔToffice/(ΔTauto)–q

假設條件代入計算：

AF=(20/80)–4=256/循環，但汽車環境精力的溫循更多

結論：對汽車環境與日常使用環境進行比較評估，會發現日常使用環境故障前時間（TTF）值是汽車環境的1000倍，其中256倍是由于溫度差的差異，4倍是由于循環頻率。

通過使用excel搭建一個計算AF的快速計算模型：
