1、氣泡檢漏法檢測原理

當漏孔兩側存在壓差時，示漏氣體就通過漏孔從高壓側向低壓側流動，如果在低壓側施加適當?shù)娘@示液體(如水、肥皂液、酒精、高沸點氟油)，漏孔處將會冒出一個個氣泡，從而指示了漏孔的位置。

氣泡檢漏方法中使漏孔兩側產生壓差的方法有三種:

(1)充氣法

直接向被檢容器中充人干燥而清潔的高壓示漏氣體，而使漏孔兩側產生壓差，其壓差可以在大范圍內調整。這種檢漏方法又稱打氣試漏法。

(2) 熱槽法

在大氣壓下將示漏氣體封入被檢件內腔中，或在高壓下利用轟擊法將示漏氣體或低沸點的示漏液體壓人密閉的被檢件內腔，然后將被檢件浸人到裝有預先加熱好的高沸點顯示液的熱槽中，被檢件內腔中示漏氣體或液體的壓力將受熱而上升，使被檢件內外產生壓差。要注意，顯示液不能因溫度過高而出現強烈蒸發或沸騰現象，以免影響對漏氣氣泡的觀察。

(3) 抽真空法

在大氣壓下將示漏氣體封人被檢件內腔中，或在高壓下利用轟擊法將示漏氣體或液體壓入密閉的被檢件內腔，然后將被檢件浸入到容器內盛有的顯示液中，將顯示液體上部的空間抽成真空，從而使被檢件內外產生近一個大氣壓的壓差。

以上三種方法中，充氣法在壓力容器檢漏中用得最為普遍，而熱槽法和抽真空法則常用于微型密閉電子器件的檢漏中。

2、氣泡檢漏法檢測方法

（1）充氣氣泡檢漏法

如圖1所示，被檢容器與充氣系統連接好后緩慢進行充氣，使其壓力上升到規定值。緩緩地將被檢容器放入裝有水的檢漏槽中，使需檢測的部位向上，并使其處于便于觀察的位置，仔細觀察檢測部位是否有氣泡冒出。觀察時間不可太短，同時要認真區分冒出的氣泡是真漏還是假漏。其方法是：真漏產生的氣泡，冒泡的位置比較固定，氣泡均勻而穩定，氣泡被抹去后仍然會持續產生；假漏產生的氣泡，往往是由于縫隙中的氣體逸出或被檢容器表面上沾附的有機物的放氣造成的，位置不固定，氣泡不均勻且越來越小，越少，抹去原有氣泡后有時不會再產生氣泡。

  圖1 充氣氣泡檢漏法示意圖

a）充氣；b）檢漏

（2）抽真空氣泡檢漏法

對于那些密閉的小型被檢件，內腔中或許已封入氣體，或者將被檢件放在壓力罐中用高壓氣體加壓，被檢件若有漏孔，高壓氣體通過漏孔被壓人被檢件內腔中，內腔壓力升高。將被檢件放入裝有酒精、氟油等顯示液的檢漏容器中，并使顯示液液面淹過被檢件約5cm。用真空泵對檢漏容器抽真空，使被檢件內外產生壓差，被檢件內的氣體就會通過漏孔向外泄漏，在顯示液中形成氣泡，如圖2號所示。采用該方法真空度不宜高，30~50KPa即可，以免使顯示液產生強烈蒸發或沸騰現象，影響對氣泡的觀察。檢漏中，由于顯示液中溶解的氣體會在真空條件下向外釋放而形成氣泡，將對被檢件漏氣氣泡的觀察產生干擾。為此，檢漏前應該對顯示液預先抽真空一段時間(如20min)，使榕解的氣體能基本釋放出來。

圖2 抽真空氣泡檢漏法示意圖

（3）熱槽氣泡檢漏法

如圖3所示，首先將檢漏槽中的高沸點顯示液(如氟油FC-43)加熱到規定的溫度（125℃) 并保持穩定，然后將已封入氣體或壓入氣體的密閉的被檢件放入顯示液中， 等待一段時間被檢件內腔氣體被加熱后壓力升高而產生壓差，觀察被檢件是否有氣泡冒出。

圖3 熱槽氣泡檢漏法示意圖

上述三種方法通稱為浸泡法。

（4）涂刷液體法（皂泡法）

對被檢容器充氣加壓后，在被檢容器外部可疑的部位涂刷顯示液體（肥皂水或其他的顯示液），觀察有無氣泡產生。涂刷顯示液的速度要慢，以防止液體本身產生大量氣泡。同時，被檢容器要充氣加壓后再對被檢容器涂刷顯示液體，以防阻塞小漏孔。

（5）真空罩盒法

某些被檢件不可能或不允許充氣加壓時，可以使用真空罩盒作氣泡檢漏，如圖4所示。在需檢測部位涂刷顯示液體并在其上放置透明或局部透明的真空罩盒，真空罩盒與被檢件結合部位用橡膠墊或真空泥密封，對真空罩盒抽真空到30~50kPa后，仔細觀察檢測部位是否有氣泡冒出。

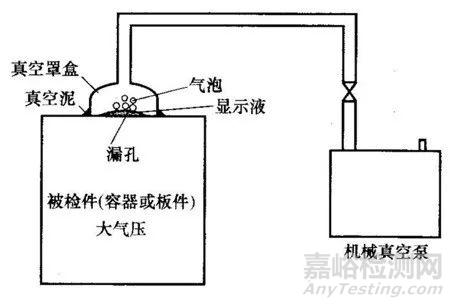

圖4 真空罩盒氣泡檢漏法

3、氣泡檢漏法測量漏率的方法

氣泡法檢漏中，漏孔的漏率大小可由氣泡的大小、形狀以及氣泡的形成速率來決定。

1）出現氣泡小、形成速率均勻、氣泡持續時間長的現象，意味著漏孔率在10^-5~10^-2Pa·m³/s的范圍。

2）出現隨機的大、小氣泡混合的現象，意味著漏孔率在10^-2~10^-1Pa·m³/s的范圍 。

3）出現氣泡大、表成速率快、持續時間短的現象，意味著漏孔率在10^-1~1Pa·m³/s的范圍。

在氣泡檢漏中，測量漏率的方法有排液集氣法和數泡法。

（1）排液集氣法：

被檢件內腔充壓到規定壓力后，浸入試驗液中，當發現泄漏點時，將標有體積刻度值的集氣容器放置在泄漏點的上方，收集漏出的氣體。經過一定時間的積累，集氣容器內的氣體時會有一定的增加，根據積累時間和增加的氣體量，可計算出被檢件的漏率。

（2）數泡法：

在浸泡法中，也可以用數泡法檢測漏孔的漏率。漏孔的漏率與氣泡直徑、氣泡形成速率、所充氣體的種類以及充入的氣體壓力有關。

4、影響檢漏靈敏度的因素

影響氣泡檢漏靈敏度的主要因素如下。

（1）充氣壓力

提高被檢件的充氣壓力，可以提高氣泡檢漏的靈敏度。但壓力的提高是有限度的，一般在5×10⁵Pa以內。壓力太高可能對被檢件和人員造成損傷。充氣壓力一般采用圖樣或相關標準中的規定值。

（2）試驗氣體

對同一漏孔，在相同的溫度和壓差條件下，相對分子質量小的氣體比相對分子質量大的氣體容易通過漏孔，漏出的氣體量要多，因此在被檢件中充入相對分子質量較小的氣體可以提高氣泡檢漏的靈敏度。被檢件充氫氣、氦氣比充空氣、氮氣的檢漏靈敏度要高。但是，氫氣屬易燃易爆氣體，安全性差，不宜采用。氦氣是惰性氣體，很安全，但價格稍貴。所以一般氣泡檢漏中使用潔凈壓縮空氣或氮氣。

（3）顯示液體

顯示液體的表面張力系數小，漏孔出口處的液體漏出來的氣體的阻力就小，便于氣泡的生成和浮起，因此選擇表面張力系數小的顯示液體，可提高氣泡檢漏靈敏度。常用的顯示液體有水、酒精和氟油等。水的表面張力系數是73×10^-3N/m；酒精是22×10^-3N/m；高沸點氟油FC-43是21×10^-3N/m；低沸點氟油F113是19×10^-3N/m。比較而言，作氣泡檢漏時F113的靈敏度最高，水的靈敏度最低。

顯示液中的微小雜質可能堵塞小漏孔，所以保持顯示液的清潔很重要。

（4）被檢件浸入試驗液中的深度

漏氣部位距離液面的距離越小，氣泡趙容易形成和放出，因此，被檢件埋入試驗液中的深度越小，檢漏靈敏度就越高。

（5）虛漏

試驗液中不是由于被檢件漏氣而是由于其他原因（如出氣）產生氣泡的現象叫虛漏。產生這種虛漏的因素，一是被檢件上的一些盲孔或坑凹不平處積存的氣體逸出而形成氣泡；二是在熱槽法檢漏和抽真空法檢漏中，由于試驗液被加熱或外部壓力降低，試驗液體自身放氣加快而形成一些氣泡；另外，試驗容器和被檢件表面也會在高溫和真空條件下產生放氣而形成氣泡。這些由于虛漏產生的氣泡導致某些小漏孔漏出的氣泡被掩蓋，從而干擾檢漏的正常進行，降低了檢漏靈敏度，并很容易造成錯誤判斷。

（6）其他因素

試驗場地光線不足，也影響對小氣泡的觀察，也會降低檢漏靈敏度。
