某型發動機壓氣機有2級，第1級為軸流式，第2級為單面離心式，目前使用的單面離心式壓氣機結構為整體式離心葉輪，其材質為2Cr13不銹鋼鍛件。但近年來該型發動機在使用過程中，裝有整體式離心葉輪的發動機多次出現離心葉輪導風輪葉片裂紋故障，有的葉片甚至斷裂掉塊打壞了發動機，造成事故癥候，嚴重影響了飛機安全。通過對該部件設計質量、工藝復查與失效分析后，查明了其主要失效原因為以下2點：首先該型發動機整體離心葉輪壓氣機葉片裂紋性質是高循環疲勞，發動機在空慢轉速附近與離心葉輪三階諧共振，2Cr13不銹鋼鍛件材質脆性、沖擊韌性值偏低、抗疲勞能力不足是導致該故障的重要誘因；其次是葉片前緣Ｒ角設計和熱處理控制等細節方面存在不足等綜合原因所致。故障分析的結論將主要矛盾指向了2Cr13不銹鋼鍛件材料抗力儲備與塑韌性不足所致，因而有必要對該整體離心葉輪葉片受力情況以及2Cr13不銹鋼鍛件材料的力學特性進行深入分析。

1、試驗方法

      首先利用有限元方法分析了離心葉輪運轉時的整體受力情況，其次運用應力應變非接觸式測量和頻率掃描對整體離心葉輪的共振轉速進行了檢測，最后采用WE-300液壓拉伸試驗機與JBN-300B型沖擊試驗機分別對580～770℃回火溫度下2Cr13不銹鋼鍛件的縱向拉伸性能與沖擊性能進行了測量。試驗標準依照GB/T228-2002《金屬拉伸試驗方法》與GB/T229-2007《金屬材料夏比擺錘沖擊實驗辦法》進行。

2、試驗結果與分析

      離心葉輪整體受力分析圖1給出了利用有限元方法計算得到的整體離心葉輪在300℃溫度以及工作轉速為33550/min工況下的等效應力云圖。由圖可見，葉片與葉輪相接處由于應力集中效應局部出現較大應力集中，離心力是導致葉輪受力的主要原因。同時葉輪后端面輪轂部分應力分布也較大，這是因為該區域為葉輪產生離心力的主要作用區域。而最大應力集中分布在接近葉輪后端面的中心孔周圍。但根據設計規范，整體式離心葉輪的靜強度滿足設計要求。

2.2 振動應力檢測分析

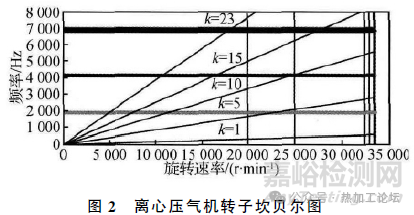

      由于該部件的導風輪葉片為大扭角葉片，葉片旋轉時，在離心力的作用下，扭角減小有被拉直的趨勢，同時在其前方配有軸流壓氣機出口非均布的5個整流支板，因而在氣動力的作用下旋轉的葉片會發生強迫振動。通過振動特性分析可知，在葉片裂紋部位振動應力最大，取同批次整體離心葉輪測得葉片第3階靜頻最小為6711Hz，最大為6887Hz?？紤]到離心壓氣機前方內機匣的5個非均布支板，通過對比坎貝爾圖（圖2，K＝5）可知離心壓氣機轉子葉片3階共振轉速的理論范圍大致為26844～27548r/min。

     為了進一步驗證振動特性分析的準確性，研究人員采用了應力應變非接觸式測量和頻率掃描對整體離心葉輪的共振轉速進行了檢測。其檢測結果為整體離心葉輪存在兩個主要共振轉速帶：22000～22300r/min和26500～22900r/min。其中22000～22300r/min轉速范圍內葉片的振動主要是由轉速基頻的5倍頻激起，振動頻率約為間隔葉片的一階動頻，最大振幅為0.28ｍｍ，對應轉速為22532r/min。而26500～22900r/min轉速范圍內葉片的振動主要是由轉速基頻的15倍頻激起，振動頻率約為間隔葉片的3階動頻，最大振幅為0mm，對應轉速為26790r/min。由檢測結果可知，振動頻率與共振轉速的測量結果基本與振動特性的分析結果相一致，這也驗證了失效原因分析結果的可信性。

2.3 改進措施

      2Cr13作為馬氏體型不銹鋼，其固溶回火后具有優良的耐蝕性、熱強度和沖擊韌性。因而被廣泛應用于航空、航天以及艦船等各領域的承載部件?！逗娇沼貌讳P鋼及耐熱鋼棒規范》與《航空用鋼鍛件規范》分別規定了2Cr13不銹鋼鍛件的主要化學成分與力學性能指標。而對于本文所研制的某型發動機壓氣機離心葉輪的2Cr13鍛件材料而言，在可靠性研制過程中，只是對該部件結構進行了更改，而材料、尺寸和熱處理工藝未發生變化。經過理論計算、超轉破裂試驗和部件、整機低循環試驗考核表明，采用2Cr13不銹鋼鍛件加工的整體離心葉輪是滿足發動機工作要求的。但故障的發生說明，在批生產質量控制過程中，專業標準給定的性能指標是最低保證指標，推薦的熱處理制度范圍可能過寬，熱處理制度的選擇可能還不是最佳制度，材料綜合力學性能還需要進一步優化，以提高材料的強度和沖擊韌性值。

2.3.1 采購技術指標優化

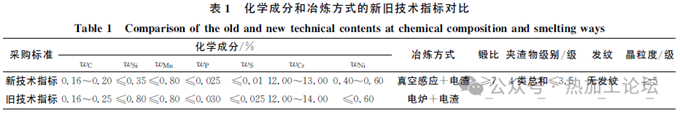

      整體離心壓氣機葉輪裂紋故障分析結論認為2Cr13不銹鋼鍛件材料抗力不足，雖然該型發動機在使用過程中，大量的發動機服役使用正常，出現整體離心壓氣機葉輪葉片裂紋的發動機也只占少數，但保證裝備飛行安全是必須的，因而在原有的采購技術指標基礎上，起草了新的技術指標采購要求（表1）。由表可見，新技術指標進一步優化了冶煉工藝與化學成分內控區間，同時還增添了晶粒度與夾雜物等級要求，從最初的原材料采購上加以控制與優化。此外，新的技術指標相比于舊的技術指標，其綜合力學性能指標要求也加以提高（表2）。

2.3.2 熱處理工藝優化研究

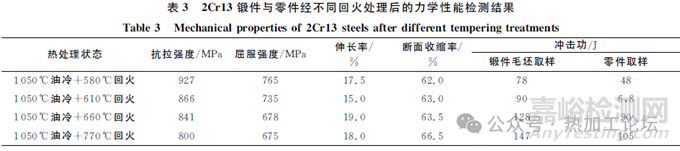

      對于2Cr13馬氏體不銹鋼而言，其不同的熱處理狀態得到的顯微組織有著顯著差異，而材料的力學性能也隨之發生較大的變化。表3給出了2Cr13不銹鋼鍛件以及最終零件成品經不同回火制度處理后的拉伸性能與沖擊性能檢測結果?？梢娫诨鼗饻囟葏^(qū)間為610～660℃時，2Cr13不銹鋼鍛件以及零件的綜合力學性能可同時滿足新的技術指標要求（表2）。而最初設計的570回火制度，雖然鍛件毛坯料可以達到新技術指標要求，但最終零件檢測結果卻不達標。

2.3.3 改進措施有效性驗證研究

      為了驗證改進措施的有效性，筆者分別將工藝優化前后的整體離心葉輪進行了振動應力檢測。表4給出了動應力測量的對比結果，其中試樣1代表原始料（電爐＋電渣料）＋570℃回火處理；試樣2代表原始料（電爐＋電渣料）＋610℃回火處理；試樣3代表新料（真空感應爐＋電渣重熔）＋610℃回火處理。E代表轉速頻率的倍數。

　    根據振動應力測量數據可知，全部優化的整體離心葉輪試樣3的一階振動應力水平與試樣1、試樣2相比下降了約50％（對應的轉速為發動機過渡態轉速，非發動機工作轉速）；3階振動應力與試樣1、試樣2比較有大幅度的下降（對應的轉速為發動機工作轉速），應力下降明顯，改進措施效果顯著。

     此外，為了進一步驗證改進措施的有效性，對試樣2和試樣3的整體離心葉輪在整機上3階共振轉速下分別進行了6×107和1×108次高循環疲勞試驗，均高于《航空渦輪螺槳發動機通用規范》的規定要求。試驗結束后檢查也并未發現整體離心葉輪有微裂紋出現，通過了應用試驗考核，驗證了改進措施的有效性。

3、結論

     (1)通過有限元計算與振動特性檢測分析后可知，2Cr13不銹鋼鍛件材料的抗力儲備與塑韌性不足是導致該材料使用工況下失效的最主要原因。

     (2)通過對2Cr13材料的冶煉工藝、內控成分、夾雜物質量分數以及熱處理工藝等進一步優化后，可顯著改善提高2Cr13鍛件的綜合力學性能與降低振動應力。

     (3)通過應用考核試驗可知，經過改進措施后的整體離心葉輪試樣并未發現有微裂紋出現，同時也滿足了疲勞性能的指標要求，進而徹底解決了壓氣機離心葉輪用2Cr13鍛件的斷裂失效問題。
