本文主要講述隨機振動試驗中削波系數的概念以及一些設定的注意事項，見下圖紅框處。

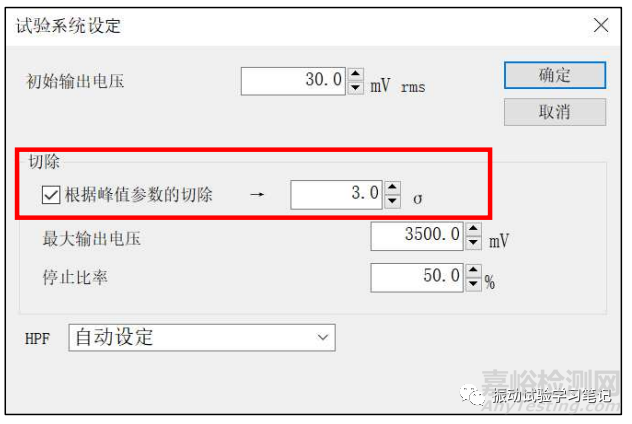

圖1 隨機試驗參數設置界面（IMV公司K2界面）

   在了解削波（切除clipping）參數之前需要先知道平穩各態歷經隨機振動的波形（平均值為0），如下圖，

圖2 隨機振動波形的幅值概率密度和正態分布

圖中可知，一個PSD譜產生的各隨機位移波形（或加速度波形、速度波形）落在±σ范圍內的概率是68.27%，落在±2σ內的概率是95.45%，落在±3σ內的概率是99.73%，波形滿足高斯正態分布，σ對應隨機振動位移或加速度或速度有效值rms。

   此參數也可以理解成波高率（crest factor），即隨機波形峰值對波形有效值的比值。

圖3 波高率的定義

σ對應的系數1、2、3…（波高率Cf）就是控制儀里面的削波系數。所以，當通過PSD計算出隨機加速度有效值后，實際在試驗中產生的瞬時加速度為有效值的±3倍（偶爾也會±5～7倍，負值代表反方向）。

   而電動型振動試驗機都是有試驗參數限制的（參考各廠家振動試驗系統式樣書），比如，

當我們通過輸入PSD后，一般會得到一個PSD譜的各個有效值，如

圖4 某PSD譜的有效值

針對此隨機PSD譜，圖4右上角中的各個有效值，實際產生的瞬時值是它們的5-7倍，也就無法滿足上述電動型振動臺的式樣要求。于是在隨機控制軟件中引入削波系數這個參數，人為去消除掉一些峰值，即在輸出信號一定量級情況下，將振幅偏大的峰值信號回避。通常一般設置為2.3～3可滿足試驗要求事項。

圖5 削波處理

   當然，如果PSD譜得到的各有效值都在振動試驗系統式樣范圍內的話，就不需要設置削波系數。另外，設置削波系數需要得到領導和客戶的認可才能進行，實在不行，只能選擇別的滿足試驗要求的振動臺系統。
