一、汽車控制器介紹

汽車控制器（Electronic Control Unit,ECU）是用來控制汽車正常行駛，車上附件正常控制的核心部件，就像是汽車的大腦，是汽車上的重要部件。依據功能的不同可以分為不同的類型。汽車上控制器示意如圖1所示。

圖1 汽車上控制器

一般汽車上最常見的有如下幾種汽車控制器。

1.發動機控制器（Engine Management System, EMS），應用在汽油機PFI、GDI、柴油機、混合動力系統等，主要控制發動機的噴油、點火、扭矩分配等功能。

2.變速箱控制器（Transmision Control Unit, TCU），常用于AMT、AT、DCT、CVT等自動變速器中，根據車輛的駕駛狀態采用不同的檔位策略。

3.車身控制器（Body Control Module, BCM），主要控制車身電器，比如整車燈具、雨刮、洗滌、門鎖、電動窗、天窗、電動后視鏡、遙控等。

4.車身電子穩定控制系統（Electronic Stability Program, ESP），可以使車輛在各種狀況下保持最佳的穩定性，在轉向過度或轉向不足的情形下效果更加明顯。現如今很多中高端合資車、國產車都會配備這個系統。

5.電池管理系統（Battery Management System,BMS），顧名思義這個控制器是專門針對配備有動力電池的電動車或者混合動力車準備的。主要功能就是為了能夠提高電池的利用率，防止電池出現過度充電和過度放電，延長電池的使用壽命，監控電池的狀態。

6.整車控制器（Vehicle Control Unit, VCU），用于混合動力/純電動汽車動力系統的總成控制器，負責協調發動機、驅動電機、變速箱、動力電池等各部件的工作，提高新能源汽車的經濟性、動力性、安全性并降低污染氣體的排放。

7.電機控制器（Motor Control Unit ,MCU），是用于控制電機按照設定的方向、速度、角度、響應時間進行工作的集成電路模塊，功能是根據檔位、油門、剎車等指令，將動力電池所存儲的電能轉化為驅動電機所需的電能，來控制電動車輛的啟動運行、進退速度、爬坡力度等行駛狀態，或者將幫助電動車輛剎車，并將部分剎車能量存儲到動力電池中。

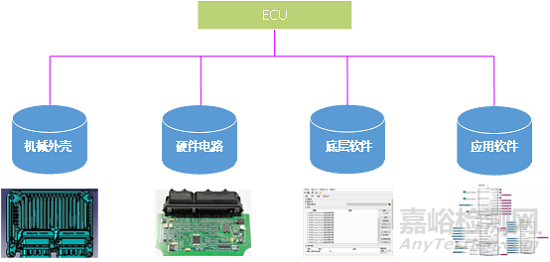

汽車控制器的內部構造，主要是包含結構、硬件和軟件。如圖2所示，即金屬結構外殼、硬件集成電路板、底層軟件、應用層軟件。

圖2 汽車控制器內部構造圖

汽車控制器的軟件架構如圖3所示，包含驅動層（各種外設驅動）、鏈接層（中間層接口）、應用層（診斷、策略等）。

圖3汽車控制器軟件構架簡圖

二、測試標準介紹

汽車控制器的標準有很多，國家標準、行業標準、團體標準、地方標準、企業標準均有涉及，有些甚至是新能源汽車公告的要求。測試標準一般分為方法標準、產品標準。

二者的區別在于，前者注重的是某種類型的產品（如電子電工產品、用于道路車輛的電氣及電子設備等）對某種類型應力下（如電磁應力、氣候應力，機械應力等）的測試方法。后者注重的針對指定產品（如整車控制器、空調控制器等）運用環境所涉及的所有應力下的測試方法和性能要求。

常用的汽車控制器的產品標準如表1：

表1 常見的汽車控制器產品標準

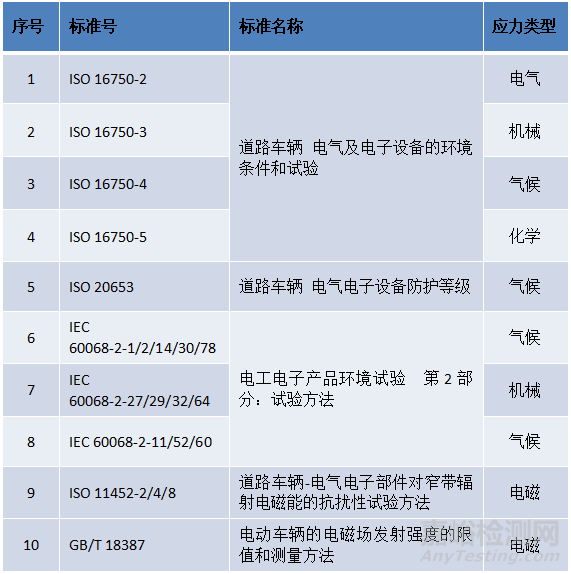

汽車控制器的通用的方法標準如表2：

表2 汽車控制器通用的測試方法標準

三、環境試驗評估方法

汽車控制器在環境條件下的性能評估，涉及到應力類型包含氣候、機械、化學，具體內容描述如下圖所示。

圖4 汽車控制器環境測試

（1）耐候性能：包含高溫/低溫的存儲/運行試驗、溫度梯度試驗、溫度循環試驗、快速溫變試驗、溫度沖擊試驗、濕熱試驗（恒定濕熱，交變濕熱）、低氣壓試驗等。

（2）防腐蝕性能：包含中性鹽霧、醋酸鹽霧、銅加速醋酸鹽霧、循環腐蝕、復合腐蝕、化學氣體腐蝕（SO2、H2S、NH3、O3等）、化學試劑腐蝕（耐機油、汽油、耐潤滑劑等）等。

（3）耐久性能：包含溫濕度耐久（高溫運行耐久、溫度循環耐久、濕熱循環耐久等）、操作耐久、高加速壽命。

（4）外殼防護：防水、防塵、外殼密封性。

（5）機械性能：機械沖擊、碰撞沖擊、砂石沖擊、自有跌落、機械振動、表面刮劃、三綜合（溫度+濕度+振動）。
