背景

客戶(hù)新研制的冷卻液，在倉(cāng)庫(kù)放置3個(gè)月就出現(xiàn)了一些沉淀物和懸浮。客戶(hù)想了解沉淀物成份及形成的原因。

（1）正常冷卻液對(duì)比樣

（2）過(guò)濾后的含沉淀冷卻液

（3）過(guò)濾前的含沉淀冷卻液

分析目的

依委托單位需求，通過(guò)對(duì)冷卻液對(duì)比樣與含沉淀的冷卻液進(jìn)行成分對(duì)比，分析二者之間存在的差異，以此判斷沉淀物的成分組成，并對(duì)其形成原因進(jìn)行推測(cè)。

注：因沉淀物已完全與濾紙融合在一起，且冷卻液其它組分也會(huì)產(chǎn)生干擾，故不能直接分析沉淀物。

分析儀器

相比冷卻液對(duì)比樣，含沉淀的冷卻液中發(fā)現(xiàn)了分子量相對(duì)較低的聚二甲基硅

氧烷（硅油），異辛酸含量也相對(duì)偏高。這種分子量相對(duì)較低的聚二甲基硅氧烷推測(cè)來(lái)源于抗泡劑的水解，多元醇/聚醚接枝改性的硅油在水解過(guò)程中，親水基團(tuán)多元醇以及聚醚結(jié)構(gòu)從分子鏈上脫落，降低了抗泡劑的水溶性，從而產(chǎn)生沉淀析出。

冷卻液呈堿性，這有利于多元醇/聚醚接枝改性的硅油發(fā)生水解反應(yīng)。

因“相似相容”作用，析出的沉淀物，對(duì)異辛酸有吸附富集效果。

檢測(cè)圖譜 （部分典型圖譜）

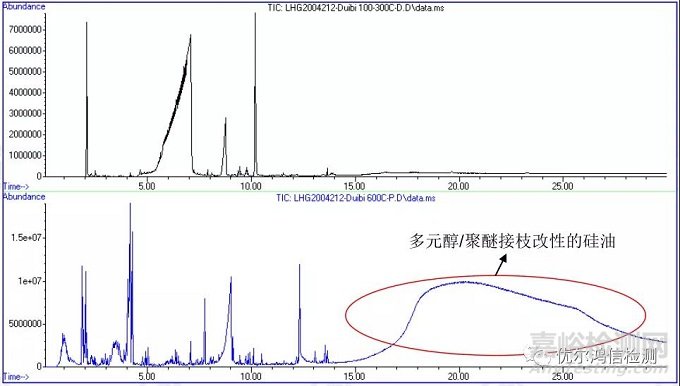

冷卻液對(duì)比樣 熱裂解-氣相色譜質(zhì)譜聯(lián)用（Py-GCMS）分析

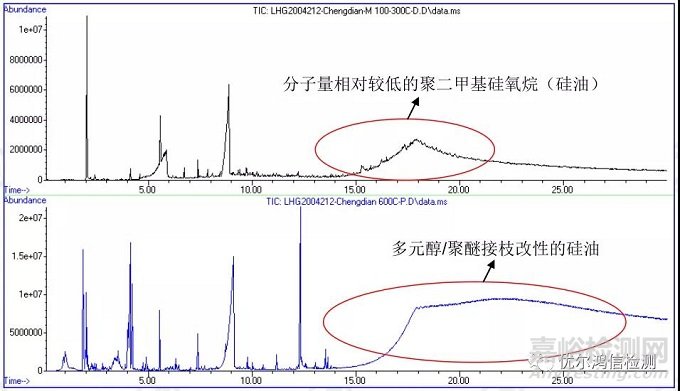

含沉淀的冷卻液 熱裂解-氣相色譜質(zhì)譜聯(lián)用（Py-GCMS）分析

結(jié)論

通過(guò)分析發(fā)現(xiàn)，其冷卻液配方體系里有碳酸鈉和多元醇/聚醚接枝改性的硅油，碳酸鈉使整個(gè)配方體系成堿性。多元醇/聚醚接枝改性的硅油在堿性環(huán)境下更容易發(fā)生水解。多元醇和聚醚結(jié)構(gòu)從硅油分子結(jié)構(gòu)上脫落，降低了硅油的親水性，硅油從而析出。隨著時(shí)間的推移，硅油又富集了很多與它相親性更好的成份，從而產(chǎn)生了沉淀物的現(xiàn)象。

建議

客戶(hù)應(yīng)調(diào)整配方體系，避免成份間相互影響。
