針對試驗條件和試驗體，如何選擇合適且經濟的振動臺進行試驗？下面進行闡述。



試驗前，必須明確試驗條件和要求。需要考慮的要素如下：



※有沒有試驗規格？



※振動臺式樣規格。



※試驗種類：正弦試驗、隨機試驗、沖擊試驗、etc.。



※頻率范圍。



※加速度、速度大小。



※振幅（位移）大小。



※試驗體的尺寸、質量、形狀等。



※夾具的尺寸、質量、形狀、共振點等。



※振動方向（垂直、水平、二軸同時振動、三軸同時振動）



※是否和溫度、濕度、高度（氣壓）、光照等條件復合試驗？



※試驗的控制點、檢測點、控制誤差范圍等。



※其他特殊要求等



試驗規格介紹



1.ISO（International Organization for Standard，國際標準化機構）



2.CCC（China Compulsory Certificate System），GJB（國軍標），GB（國標）



3.MIL（Military Specifications and Standard,美軍標）



4.IEC（International Electro-technical Commission,國際電氣標準會議）



5.EN（European Norm）



6.JIS（Japanese Industrial Standard,日本工業規格）



7.各個公司內部規格BMW，TOYOTA, HONDA, SONY, SHARP, Panasonic。



要讀懂試驗規格是一件很困難的事情，只能在試驗中慢慢去理解，多請教，多學習。



振動試驗機的式樣規格



各個廠家的設備目錄中記載有很多參數和規格，一般標準振動臺以下幾個參數比較重要，



最大正弦加振力：10kN、20kN、30kN、、、、、600kN



最大正弦加速度：1000m/s2



最大正弦速度：2m/s、2.5m/s



最大位移：51mm、76mm、100mm



使用頻率范圍：5Hz～3000Hz



動圈質量：加振力不同，質量不同。



這些規格參數代入前面的A、V、D、f四者之間的計算公式，即

通過上面的計算公式，可以得到設備的交越頻率和最大正弦能力特性曲線圖（無負載）。再結合牛頓第二定律計算出各種負載下的最大加速度，繼續使用上面的式子，可得到各種負載下的交越頻率和能力特性曲線圖。

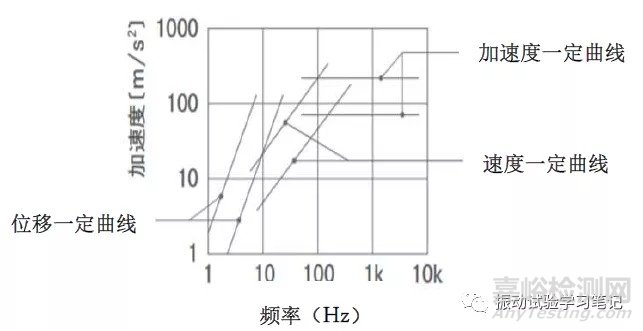

最大正弦能力特性曲線圖（無負載情況）

圖中可以看出，電動振動臺有三個工作區域，低頻段對應位移區域，低中頻段對應速度區域，中高頻段對應加速度區域。或者說低頻段受最大位移限制，低中頻段受最大速度限制，中高頻段受最大加速度限制。每個物理量對應頻率變換點就是交越頻率。因此，如果說5Hz的時候需要滿足加速度500m/s2，或者1000Hz的時候滿足位移50mmp-p，那就是外行話了。

圖中可以看出，25kg負載情況下，藍線以下（含藍線）的試驗條件該設備都可以對應。超出藍線對應的話，導致設備故障損壞。個人經驗，振動臺的損壞，一半以上都是過負載原因造成的，切記！



例題：某電動振動臺使用頻率范圍5～2000Hz，最大位移51mmp-p，最大速度2m/s，最大加速度1000m/s2，請計算位移到速度，速度到加速度的兩個交越頻率，并試著畫出該設備無負載最大能力特性曲線圖。



試驗條件的確認



試驗的種類：正弦試驗、隨機試驗、沖擊試驗、etc。



試驗頻率范圍f



加速度大小A、



加振力F=∑mA≦最大正弦加振力（下節重點敘述）



振幅（位移大小）D



速度大小V



1．正弦定頻試驗的場合



試驗條件：頻率10Hz 加速度10G



半位移峰值D0-p = A0-p/（2πf）2 = 10×9.8/62.82= 24.85mm



全位移峰峰值49.70mm　（注意半位移和全位移的倍數）



一般振動臺的全位移峰峰值有51mm、76mm、100mm，為了安全起見可以選76mm的設備。（請?jiān)儆?jì)算一下速度的峰值。）



注意：



①  控制儀輸入f、A、D、V中的兩個參數，會自動得出另外兩個參數。



②掃頻試驗的時候取最大值。



③正弦試驗一般各個參數小于試驗機的規格值即可，一般安全系數1.2~1.3。



④以上計算都假定沒有夾具和試驗體的共振影響。



2．隨機試驗的場合



加振力



試驗加振力rms≦隨機額定rms



（必要時需要試驗PSD的等價頻幅修正）



速度



3?試驗速度rms≦正弦波額定速度峰值



位移



3.5?試驗位移rms≦正弦波額定位移峰值



☆☆☆加速度rms、速度rms、位移rms值的計算比較復雜，可以通過振動控制儀輸入PSD值之后，自動得出數據。



3.沖擊試驗的場合



加振力



F= ∑mA≦2倍最大正弦加振力（半正弦波沖擊）



∑m：總質量（動圈質量+夾具質量+ 試驗體質量）



速度≦正弦波額定速度峰值



位移≦正弦波額定位移峰值

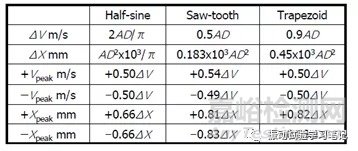

☆☆☆速度、位移峰值的計算比較復雜，可以通過振動控制儀輸入沖擊脈寬和加速度之后，自動得出數據。規格標準不同，數值結果不同。



IEC標準



MIL標準



試驗體的尺寸、質量、形狀、固定方式



① 試驗體直接固定動圈或垂直擴張臺（垂直方向），水平滑臺（水平方向），還是先固定在夾具上再固定在臺面上？



② 試驗體尺寸有沒有超出臺面，有沒有碰到其他地方（三綜合恒溫恒濕箱內壁等）？



③ 各重心（G1、G2、G3）是否都在一直線上，重心是不是偏高？振動臺臺面的抗傾覆力矩是否在允許條件下？



④ 固定螺栓全部固定好了？固定后是否會在振動時候倒下來？



⑤ 夾具是不是要提前準備？



⑥ 夾具共振點是多少？是不是在試驗頻率范圍內？



⑦　etc.。



各種夾具的確認



試驗體固定在夾具上的位置和尺寸、夾具的共振點、



夾具固定在振動臺面上的間隔（ □100mm,φ50mm,φ100mm ），螺釘大小（ M6,M8,M10,M12等）和固定深度,公制還是英制（in.）？



要設計制造出一個完美的振動試驗夾具，嚴格的來說，幾乎是不可能的工作。每個試驗只有最適合的夾具，沒有最完美的夾具。基本上每個振動試驗室都需要一個夾具保管室，里面羅列著形形色色的試驗夾具。



總結



一次振動試驗的順利完成需要考慮的要素很多，以上只是列舉了一些基本要素。此外還涉及到振動控制儀的設置、控制點的位置、避免夾具的共振點、加速度傳感器的固定方式、試驗體的m（質量）k（彈性系數）c（阻尼）、振動臺的能力（動圈特性、功放性能等）等等要素。總之，記住一句話“振動的水很深！”，只能在工作和學習中不斷地慢慢積累。
