案例1：某導光板，其中有一批次的導光板使用幾個月后出現發黃現象。用紅外光譜法測試良品導光板和發黃導光板的紅外光譜圖，二者的紅外光譜圖完全相同（見圖1）。但二者的玻璃化轉變溫度相差8℃（見圖2），玻璃化轉變溫度相差大表明二者的耐熱性、抗老化性能也會有差異。

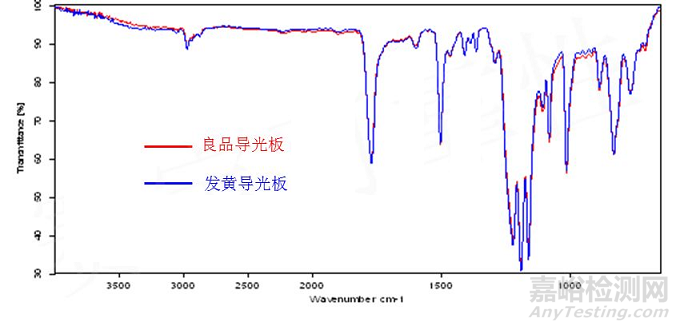

圖1    發黃導光板和良品導光板的紅外光譜對比圖

圖2    發黃導光板和良品導光板的DSC升溫曲線對比圖

案例2：某導線外皮，在使用過程中出現開裂現象，而良品批次未出現此現象。用紅外光譜法測試良品和開裂導線外皮，二者的紅外光譜圖相同（見圖3）。但二者的熱重分析結果有明顯差異，雖然二者的失重臺階數、各臺階失重起始分解溫度和終止分解溫度也都非常接近，但各臺階失重重量有差異（見圖4）。在熱重分析圖譜上，600℃以前一般是有機物的分解，600℃以后的分解及最后的殘留質量一般是無機填料，所以從圖4可以看出，開裂導線外皮的有機物與填料比重分別為58%、42%，良品導線外皮的有機物與填料比重分別為66%、34%，開裂導線外皮中的填料含量比良品導線高8%。高分子材料中添加一定的填料，可以起到補強同時降低成本的作用，但同時材料的斷裂伸長率會降低，韌性會變差。就如本案例中，與良品導線外皮相比，開裂導線外皮的斷裂伸長率降低了35%左右（見表1）。斷裂伸長率降低，韌性變差，導線在經常彎折的部位就容易發生開裂現象。

圖3    良品和失效品導線外皮的紅外光譜對比圖

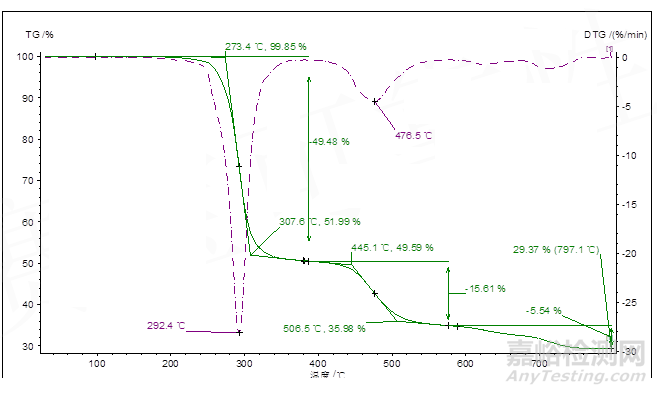

圖4-1    開裂導線外皮的紅外光譜圖

圖4-2    良品導線外皮的紅外光譜圖
