DC53冷作模具鋼材料中有較高的含碳量及合金元素，因而具有較高的強度及耐磨性。該模具鋼一般用于耐磨性較高的沖裁及雕刻模具?？蛻舴答佋摰窨棠＞咴诜圻^程中發生刀口崩裂，并送檢兩件同一款型的模具開裂失效件，委托本檢測中心進行檢測，查找模具失效的原因，并提供改善措施和方案。

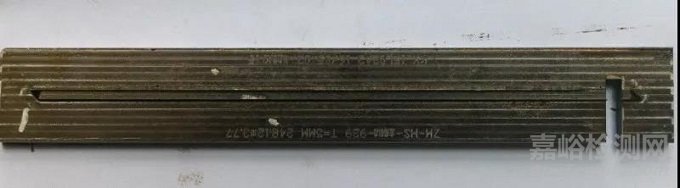

樣品1#

樣品2#

該雕刻模具加工工藝流程為：鋸床下料→鍛造熱加工→球化退火→平面整形→刀口粗加工→刀口精加工→熱處理淬、回火→超聲波清洗→防銹處理→包裝出庫。其中熱處理淬、回火工藝流程為：高溫加熱過程采用真空爐，加熱溫度1040℃保溫2h，隨后進氣冷室用氮?dú)鉀_冷淬火，氮?dú)獾募儍舳葹?9.99％。然后在帶有保護氣氛的多用爐內進行三次回火（560℃/2h一次，550℃/2h兩次）。為了保證模具尺寸的穩定性，又增加一次400℃/2h的穩定回火處理。在兩件雕刻模具刀口失效部位分別線切割取樣。

1.理化檢驗

（1）掃描電鏡檢測

模具失效件斷口處宏觀檢查，斷裂部位位于刀口根部。如圖所示裂紋源由刀口根部左側萌生，呈若干條平行的細條狀條紋向右側擴展，這是典型的應力集中多源臺階開裂，表明模具刀口根部存在較強的應力集中，造成拉向應力開裂。斷裂面幾乎與刀口背面垂直，沿切應力方向產生橫向斷裂，表明材料組織脆性較大。

模具失效件斷口處宏觀檢查，斷口存在于模具刀口的中部，斷裂位置大約為刀口總高度的1/2處，整個斷口呈月牙狀。斷面呈現粗晶狀斷口特征形貌，表明材料組織存在晶粒粗大的過熱特征傾向。

（2）硬度檢測

樣件的模具失效件進行硬度檢測，檢測設備采用奧地利Qness-Q150型全自動數顯洛氏硬度計，檢測結果表明，實測表面硬度值符合規定要求(見表1)。

表1 硬度值實測結果統計表    （HRC）

（3）化學成分分析

從兩件模具失效件上分別截取樣塊，尺寸為長25mm×寬25mm×厚15mm，進行化學成分檢測，檢測設備為SFECTRO MAXX火花直讀發射光譜儀。檢查結果表明，化學成分符合DC53鋼的標準要求（見表2）。

表2  化學成分（質量分?jǐn)?shù)）檢測結果（％）

（4）金相檢測

兩件模具失效樣件鑲嵌在一起，上半部位為1#樣件；下半部位為2#樣件。試樣經預磨及拋光，然后用4％的硝酸酒精溶液進行浸蝕。目測兩塊試樣的浸蝕面色澤不同，特別是2#樣件浸蝕面的色澤較為明亮，推測2#樣件存在回火不充分的傾向。

樣件金相檢測，斷口起始處位于圖示左側刀口根部，開裂部位向右側擴展至整個刀口斷裂。斷裂的起始部位位于帶狀分布的碳化物處，受刀口根部彎曲應力的作用產生裂紋源，并繼續擴展致使刀口根部整體斷裂。帶狀碳化物條帶與刀口根部底槽平行，使刀口根部的橫向抗拉強度降到最低值，極易造成橫向裂紋。同時刀口的根部R角半徑極小，經測量R角半徑為0.15mm，該處的應力集中非常大，造成模具刀口根部造成脆性斷裂。基體組織為隱針狀馬氏體＋帶狀分布的塊狀碳化物，組織中的二次碳化物已經形成連續網，并存在大塊狀共晶碳化物。因而降低材料的強韌性，加大模具開裂傾向，加速裂紋的擴展速率。

樣件金相檢測，刀口根部的開裂起始于左側，首先形成一個45°角的切向應力裂紋，隨后裂紋繼續向右側擴展，直至刀口根部整體斷裂?；w組織中存在大量顆粒狀的黑色組織，這種黑色組織形成的原因，是因?yàn)殄懠訜釡囟冗^高，硫化物夾雜顆粒熔融為孔洞而形成晶間熔洞，這種缺陷組織顯著降低材料的強韌性。同時模具刀口的根部R角半徑非常小，經測量R角半徑為0.20mm，應力集中極大，導致模具刀口部位脆性斷裂。

2#樣件回火組織中的碳化物明顯少于1#樣件，這是由于模具鍛造加熱溫度過高，碳化物溶解過多造成的，同時也使基體組織中的碳及合金元素含量增加。這種高碳高合金的組織淬火后會殘留更多的奧氏體，正常的回火溫度難以讓過多殘留奧氏體充分分解，因而顯示為回火不充分的組織形態。

2.結果分析

模具刀口斷裂，是由于組織中存在帶狀碳化物，使刀口橫向抗拉強度急劇降低造成的。DC53鋼屬于高碳高合金鋼，材料中碳化物的形態、塊度和分布狀態，是通過合理的鍛造工藝進行碎化和均勻化。從該文提供的案例可見，該模具采用的DC53鋼料一是冶金質量低，二是模具成形前并未經過有效的鍛造加工，因而使材料組織中殘留了較嚴重的帶狀碳化物。模具刀口的根部R角半徑非常小，應力集中極大，進一步增加材料的斷裂傾向。

模具刀口斷裂，是由于模具鍛造加熱溫度過高，基體組織中碳及合金元素含量偏高，淬火后的組織中大量殘余奧氏體。正常的回火工藝難以將過多的殘留奧氏體充分分解，因而增加了材料的組織應力，使模具表面拉應力增大，產生極大的開裂隱患。材料的過熱粗大組織，降低材料的強韌性。模具刀口的根部R角半徑非常小，應力集中極大，進一步增加材料的斷裂傾向。

3.改進建議

DC53鋼模具材料在鍛造過程中，一定要控制好始鍛溫度和終鍛溫度。始鍛溫度控制在1000～1200℃，終鍛溫度控制在850～900℃。鍛后必須用石棉或干砂進行保溫緩冷，或者立即進入有氣氛控制的箱式爐進行退火處理，退火溫度為830～850℃，按照模具的有效厚度確定保溫時間，然后爐冷至550℃以下才能出爐空冷。對于此類模具，其鍛造方法一般采用鐓粗—拔長且反復多次的三向鍛造變形工藝，鐓粗壓縮比最好大于50％，如此才能獲得塊度細小、形態相近、分布均勻的共晶碳化物。模具在設計和制造過程中，應對尖角、凹槽、臺階等部位，使R角半徑保持在0.50mm以上，避免因應力集中帶來模具熱處理及使用過程的開裂風險。
