什么是CUI（保溫層下的腐蝕）？

CUI的問題所在

主要影響因素

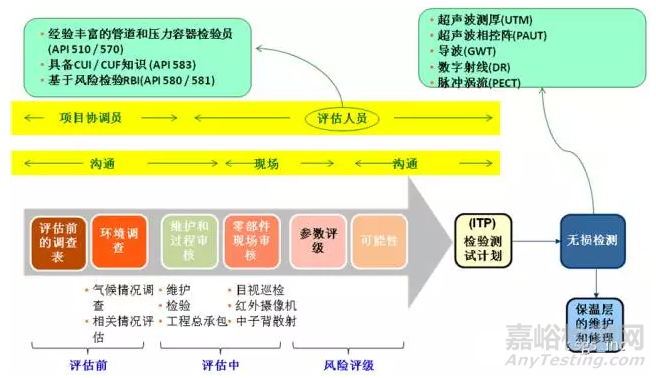

CUI的檢驗流程圖

檢驗方法的選擇

解決方案

保溫層下的腐蝕指的是管道和壓力容器因保溫層下的冷凝水而導致腐蝕。保溫層下的腐蝕損傷在碳鋼和低合金鋼中表現出多種局部外部腐蝕。

保溫層下的腐蝕損傷分為一般金屬損耗或被局部穿透的點蝕。這是屬于氧化腐蝕，暴露在濕氣和氧氣中的碳鋼和低合金鋼中會產生。

奧氏體和雙相不銹鋼保溫層下的腐蝕是一種外部氯化物應力腐蝕開裂形式，所有應力腐蝕開裂的形成，是當敏感的金屬在一個腐蝕環境和殘余拉伸應力共同作用下，裂紋便產生了。

保溫層下的腐蝕是很多制造工廠面臨的嚴峻問題（石油化工,能源,食品等領域）；

由于保溫層下的腐蝕而引起煉油化工廠泄露的發生率很高；

管道維護成本有40-60%與保溫層下的腐蝕相關；

目前已開發了數項無損檢測方法和技術檢測保溫層下的腐蝕，但是沒有一種方法可以有效的解決問題；

很多行業和設施缺少了解和解決問題的有效途徑。

檢驗方法的選擇

基于如下因素選擇檢驗項目：

檢驗方法的干擾性，檢測的可能性，接近的要求，應用的限制等

任何情況下應選擇最少干擾的方法，除非風險因素或者機械損傷要求拆除開來做目視檢測。任何情況下直接檢驗具備最高的發現概率,例如目視檢測,滲透檢測,磁粉檢測等。

間接檢驗方法包括半定量法和定性法，半定量法有導波檢測、數字射線檢測和脈沖渦流檢測等，定性法有紅外熱成像和中子背散射等。

• 發現保溫層下潛在將被腐蝕和已腐蝕的位置

• 拆除保溫層,使用傳統檢驗方法對已腐蝕的位置確定精確厚度

• 授權檢驗員評估運行功能的適用性或者計算使用壽命（下一次檢驗時間）

• 授權檢驗員提出維修建議, 如不可接受提出維修方案程序

• 如必要，對維修處進行檢驗
