引言

鋼結構模塊建造完成后，在海洋運輸過程中，部分結構會與裝船固定結構發生干涉，需要將其拆卸成為裝船散件。為便于裝船散件在項目歸屬地的恢復，裝船散件與主結構的連接形式常被設計成以高強度螺栓連接。為保證裝船散件在后續使用過程中的可靠性,安裝高強度螺栓時有相應的預緊力要求。高強度螺栓預緊力的施加和控制方法通常有4種：轉角法預拉伸、標定扳手預拉伸、扭剪型張力控制螺栓預拉伸、直接張力指示器預拉伸[1-3］。按照要求，在標定扳手預拉伸方法中，扭矩扳手需要每天標定，難以滿足工程進度的需要。扭剪型張力控制螺栓和直接張力指示器螺栓價格昂貴，若在海洋鋼結構建造項目中大量使用這兩種螺栓，將會大幅增加項目成本。相較而言，轉角法預拉伸方法不需要每天標定扭矩扳手，不需要采辦扭剪型螺母和張力指示墊片，更便于現場施工⑷，且能夠降低項目成本。因而，轉角法預拉伸成為各項目優先考慮的螺栓預緊力施加方法頁。

轉角法預拉伸的缺點在于無法直觀讀取螺栓安裝后的預緊力，對項目施工過程中的檢驗工作造成很大的困難，因而轉角法施加預緊力的效果常被質疑頁。本文介紹一種基于轉角法預拉伸的扭矩施加試驗方法，并對試驗得出的扭矩值進行驗證，確認所施加的預緊力能否滿足ASTM A325或A490螺栓結構節點規范⑺（下文簡稱“規范”）的要求。該螺栓預緊力施加試驗方法對后續項目中高強度螺栓的使用有一定的指導意義。

1. 試驗方法

1.1試驗材料與設備

本試驗選用的螺栓材質為ASTM A325,規格為M20 mmX 2. 5 mmX 75 mmo連接件為厚度分別為 10 mm、10 mm 和 15 mm,材質為 API 5LGRADE 50,尺寸為100 mmX 100 mm的鋼板。螺栓連接副使用兩個平墊片。

本試驗采用的測試儀器與設備有：(1)電子扭轉試驗機；(2)電子萬能試驗機；(3)YE2538A靜態電阻應變儀(下文簡稱“應變儀”)；(4)普通開口扳手。

1.2預緊力施加方法

首先將螺栓連接件擰緊，保證螺母與墊片處于緊密貼合狀態；然后采取措施將螺母進一步旋轉一定角度，使用力學儀器與設備,試驗驗證此時螺栓所承受的預緊力能否達到規范⑺要求。

規范⑺明確規定，對于直徑M20、材質ASTMA325的螺栓，當連接件與螺母或螺栓頭的接觸面垂直于螺桿時，螺母或者螺栓頭繼續旋轉120° +30°后，預緊力需達124.5 kNo考慮到施工環境比實驗室環境更為嚴苛，本方法采取了更為嚴格的參數要求：

(1) 為便于現場施工，預緊力的施加通過選擇螺母實現；

(2) 為降低工人操作水平不同對螺栓預緊力數值的影響，要求螺母旋轉角度為120。?150°；

(3) 考慮1. 1倍的放大因數，將螺栓預緊力下限值設定為137 kNo

1.3試驗步驟與結果

螺栓擰緊后的預緊力即螺栓所受的拉應力，而拉應力與螺母旋轉角度的關系難以直接通過試驗驗證。以螺栓拉伸后的拉應變?yōu)橹虚g變量，首先測量拉應變與拉應力的對應關系，然后再測量拉應變與螺母旋轉角度的對應關系，從而確定預緊力與螺母旋轉角度的對應關系。

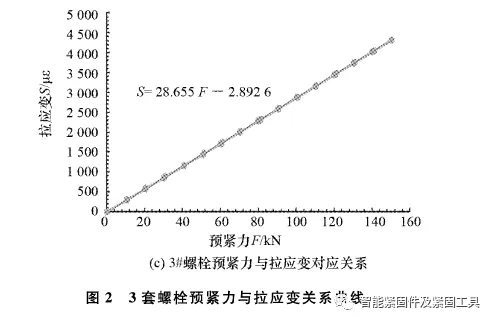

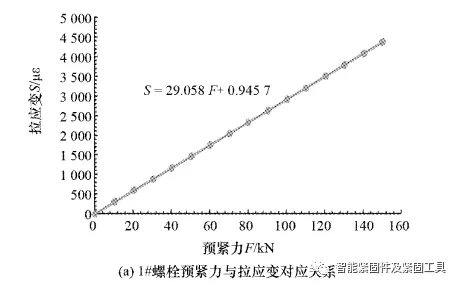

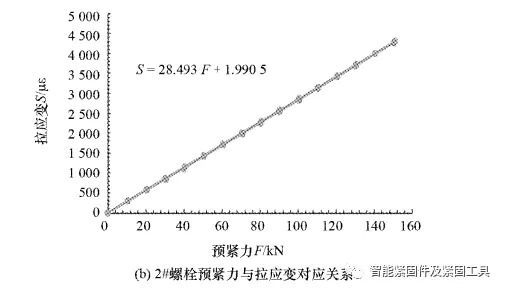

(1)標定預緊力與拉應變的關系。將電阻應變片粘貼到6套試驗螺栓的螺桿上，試樣標號為1 #、2井、3井、4井、5井、6井，然后將1井、2井、3井螺栓的應變片以全橋形式接入應變儀(按環向0°軸向、180°軸向共粘貼2片，如圖1所示)。使用電子萬能試驗機對試驗螺栓進行拉伸試驗,同時使用應變儀測量拉伸過程中螺桿的拉應變數值,從而標定拉應力與拉應變的對應關系。3套螺栓的試驗結果如圖2所示，在0?150kN范圍內，拉應力與應變值成線性關系。

(2) 緊密貼合。將4井、5井、6井試驗螺栓固定于電子扭轉試驗機。安排一名現場操作工使用普通開口扳手，徒手將螺栓擰到不能轉動為止，此時螺栓連接件被視為達到緊密貼合的狀態。

(3) 預緊力的施加。螺栓達到緊密貼合狀態之后，設計專門的夾具，將螺栓連接件固定于電子扭轉試驗機。然后，將應變片以全橋形式接入應變儀，并對螺母的初始位置作標記，如圖3所示。啟動電子扭轉試驗機對試樣螺母進行旋轉，并測量螺母旋轉過程中的拉應變值。螺母旋轉后的最終位置如圖4所示。螺母旋轉角度與螺桿應變值的對應關系如表1所示。

2. 試驗結果分析

通過對上述兩步試驗數據進行整合分析，可以確定應變值、螺母轉角、螺栓預緊力三者的對應關系如表2所示。

結果表明，采用高強度螺栓扭矩施加方法，即當螺母旋轉角度在120°?150°范圍之內時，螺栓承受的預緊力已經超過137 kN,即滿足1. 1倍的規范⑺要求。

3. 結論

介紹了一種基于螺母轉角法的高強度螺栓預緊力施加試驗方法，并對得出的扭矩進行驗證，總結出以下結論：

(1) 采用基于轉角法的預緊力施加方法，即對螺母進行旋轉，且旋轉角度控制在120°?150°范圍內，所施加的預緊力滿足1. 1倍的規范⑺要求，因此能夠滿足現場的施工要求。

(2) 以拉應變數值為中間變量的試驗方法能夠簡便可靠地確定螺母旋轉角度與預緊力的關系，可以為后續項目的螺栓預緊力驗證提供參考。

參考文獻：

[1] 王國勇.扭剪型高強度螺栓摩擦連接的應用研究[J].理論與實踐,2017(19):5003.

[2] 王彥華.高強度螺栓連接發展現狀和性能研究[J].商丘職業技術學院學報，2012(05):70-72.

[3] 趙明泉，辛建軍.高強度螺栓連接施工技術[J].建筑工程技術與設計,2015(28):72.

[4] 李辰，朱勇軍，侯兆欣.鋼結構高強度螺栓連接緊固原理分析及螺母轉角法的試驗研究[J].建筑結構.

[5]程大勇，金玲，曲藝.轉角法施工鍍鋅高強螺栓關鍵 Structural Joints Using ASTM A325 or A490 Bolts技術[J].結構施工，2015(03) ：353-355. [S]. United States of America: Research Council on

[6] 王東.談預制鋼結構高強度螺栓直接張力指示器緊固 Structural Connections, 2000.法[J].山西建筑,2015,41(20):27-28.
