Q1：為什么在GJB151B中，規定試驗時，EUT的電源線不能屏蔽？

答：這是因為電源線是一根高效的接收和輻射天線。它能夠接收空間的電磁場能量，傳導進入設備對設備造成干擾；設備內部的干擾也可以通過電源線傳導出機箱，產生輻射發射（RE102）。

     因此，如果將電源線屏蔽起來，受試設備的電磁兼容特性會大大改善。但是，這種改善可能是一種假象。

     因為在現實中，系統中的電源不可能僅給一臺設備提供電源，它可能同時給兩臺以上的設備提供電源。這樣，其它設備的電源線就相當于延長了受試設備的電源線。而其它設備的電源線可能是非屏蔽的，這部分非屏蔽的電源線就構成了接收和輻射天線。

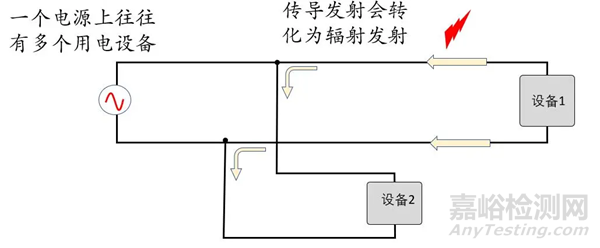

      例如，下圖是輻射的情況，設備1的電源線上有傳導發射電流，這個電流產生了輻射發射。如果將設備1的電源線屏蔽起來，這部分輻射發射就會大大減小。但是當應用在系統中時，由于電源還為設備2供電，因此設備2的電源線相當于延長了設備1的電源線，這部分延長線會產生輻射。這時，就出現只要設備一接入系統，系統就產生過強的輻射發射(RE102),導致電磁干擾的問題。

Q2：在GJB151B中，規定EUT的電源線不能屏蔽，怎樣解決電源線產生的RE102超標問題？

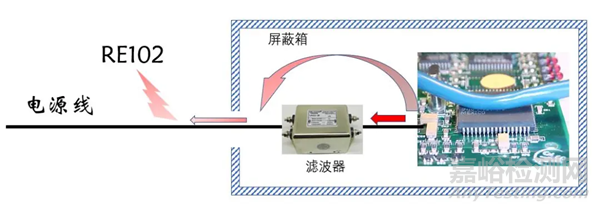

答：電源線是一根高效的輻射天線，機箱內的電磁場能量，都可以借助電源線輻射出來。如圖1所示。

     從電源線泄漏出來的電磁干擾由兩部分構成。一部分是穿透濾波器，傳到電源線上的，另一部分是直接耦合到濾波器的輸入端。

     兩個原因都是濾波器設計不當導致的。前者是濾波器的高頻插損不夠，后者是濾波器的安裝位置不當。

     發生前一個問題的原因是，大部分設計師認為電源線濾波器的作用是解決CE102的問題，而CE102試驗的最高頻率是10MHz。因此，在選濾波器時，都沒有考慮濾波器的高頻插入損耗，這導致濾波器對高頻干擾抑制不夠。

     發生后一個問題的原因是，大部分設計師不熟悉電磁場耦合的理論，僅用電路的思維方式考慮濾波器的連接，忽略了高頻電磁場直接在輸入線上耦合的因素。

怎么解決？

     了解電源線輻射超標的原因，就很容易解決這個問題。如果是新設計的產品，只要選用高頻濾波效果好（插損在3GHz以下大于60dB），并且輸入線帶屏蔽的品種就可以了。當然，如果使用連接器與濾波器一體化的結構就更好了。

     對于已有的產品，或者已經在PCB上安裝了針對CE102的濾波器的場合，可以在濾波器的輸入線上串聯一個高頻性能好的濾波器，并且將濾波器的輸入線屏蔽起來。本公司推出的高頻濾波器能夠完美解決這種問題，如圖2所示。這種濾波器的60dB插損可以維持到3GHz，并且輸入線采用了便于安裝屏蔽線的結構。
