一、前言
電動汽車各個模塊之間的交互有效性直接影響了汽車的行駛效率和駕駛感。而插電式混合動力汽車根據電力驅動系統和發動機動力系統的布局形式可以分為３類：串聯式、并聯式、串－并聯混合式。該文探討的是并聯式混合動力系統方案，它具有對原車技術模塊化，實施性方便，適用性廣特點。
二、術語
節點：連接在通訊網絡上，能夠按照某一通訊協議通過網絡進行通訊的設備的集合。
總線電壓：總線電壓是ＣＡＮ總線的ＣＡＮ＿Ｈ或者ＣＡＮ＿Ｌ 對各自ＣＡＮ節點地的電壓。
三、CAN總線網絡拓?fù)浣Y(jié)構設計
ＣＡＮ總線是一種多主總線，一旦有總線閑置，任意一個ＣＡＮ節點均可向總線發送數據。ＣＡＮ總線通道中優先發報文的節點取決于無損逐位仲裁的方式， 此方式可以節省沖突時間， 尤其是在網絡負載很重的情況下也可以流暢運行，可以保證信號通道的利用率，提高整個系統的實時性。
而針對插電式混合動力汽車的控制系統，需要對其整車控制模塊（ＨＣＵ）和動力系統、安全系統進行詳細的分層及規劃。
一般情況下，通訊網絡的拓?fù)浣Y(jié)構種類多，支線復雜繁瑣，而總線往往檢測矯正能力較強，實施信號好，可靠性有保證，能夠有效地判斷錯誤節點和自動校正簡單錯誤，所以將通信網絡設計成總線型ＣＡＮ網絡結構可以滿足信息傳遞及時性和可靠性的要求。根據系統分層控制的原理，設計并聯式混合動力ＣＡＮ通訊結構拓?fù)鋱D，如圖１ 所示。
四、CAN線束布局設計原則
4.1 CAN線束要求

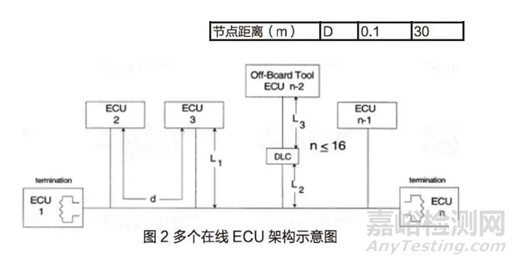

線束布局設計要求網絡中多個車載ＥＣＵ和離線工具，具體詳見圖２。
對于ＣＡＮ線束設計，一般要求如下幾點：
１） ＣＡＮ總線總長度＜40ｍ；
２） ＥＣＵ間距＜20ｍ；
３） ＥＣＵ節點數量＜20個；
４） 線束使用屏蔽線（高速ＣＡＮ）或者雙絞線（低速ＣＡＮ）；
５） 線束要求支線必須盡可能短；診斷節點直接與總線相連，端口長度應該盡可能短，要求最長為ｌｍ。從連接器中診斷儀之間的連線也應該盡可能短，最長不超過５ｍ。
６） ＣＡＮ 線在布局線束時盡量保持走線順暢，避免出現ＣＡＮ線回折現象。確保每條支線與主干線相接時，ＣＡＮ_Ｈ 和ＣＡＮ_Ｌ的連接點盡量保持在主干線的同一位置上。原則上各節點之間的節點距離Ｄ 不允許等長度， 應盡量遠離電源線和信號線， 且盡量避免平行走線；
７） 不要在干擾源附近布置ＣＡＮ總線，如果無法避免，應使用屏蔽線。當使用屏蔽線時，屏蔽層必須在任一端接地（ 或兩端屏蔽層接地）。整車線束中ＣＡＮ線各個主干、支線長度的要求，如下表1：
為了避免電纜電源信號的干擾，ＣＡＮ網絡的節點應盡量靠近干線。實際應用中應該盡可能使用短支線與總線連接，為了減少駐波，ＣＡＮ網絡里的ＥＣＵ不應該放置相等的距離并且電纜尾部不應全為相同德長度引線。
4.2 終端電阻
終端電阻可臨近放置于或放置于距離最長的而兩個在線ＥＣＵ內。非終端ＥＣＵ可選連接。根據標準要求，給ＣＡ Ｎ 總線上提供的終端電阻是６０Ω,故整車ＣＡＮ總線上最遠的兩個節點必須各有一個120Ω終端電阻（要求在ＣＡＮ＿Ｈ和ＣＡＮ＿Ｌ之間）。
終端電阻的大小分為要求為：110Ω-130Ω。典型值為：120Ω。
五、CAN線故障常見容錯性
能實際的ＣＡＮ 檢測電路更復雜，首先要定好需要檢測的故障類型，然后根據故障類型設計檢測電路；故障類型如表２ 所示。
六、結束語
綜上所述，根據插電式混合動力汽車的整車系統特點和功能要求，設計了混合動力汽車的整車ＣＡＮ通訊系統，并以此為基礎確定了其網絡結構布局，依據通訊節點類型，設計了汽車有效地網絡拓?fù)浣Y(jié)構圖，有效地滿足汽車對于網絡系統的設計要求，對插電式混合動力汽車的進一步發展具有十分重要的意義。
