背景：

      客戶反饋其產品存放一段時間后，出現故障，排查發現一貼片電阻開路，故送測一不良品，以確認電阻開裂的原因。

01樣品信息及分析方式

1.問題描述:

客戶反饋其產品存放一段時間后，安裝調試時出現故障，排查發現一貼片電阻開路，故送測一不良品，以確認電阻開裂的原因。

實驗方案：

分析方式：

1．失效電阻外觀檢查，未發現明顯的電極層缺失及本體開裂。

2．切片分析發現，電阻焊點正常，但左側電極銀層有缺失。

3．SEM+EDS分析，面電極銀缺失位置發現了大量S元素，推測發生了硫化，生成了導電率低的硫化銀，導致電阻開路失效。

失效癥狀：電阻開路

失效形式：硫化開裂

失效機理：面電極銀發生了硫化，生成了導電率低的硫化銀，導致電阻開路失效。

改善建議：建議確認電阻表面密封膠是否有氣體吸附性，如有，更換密封膠，或者涂覆三防漆隔絕空氣。

02分析數據

2.1 樣品觀察

元器件表面涂有密封膠，失效位置密封膠客戶已剝除。

2.2 不良現象確認

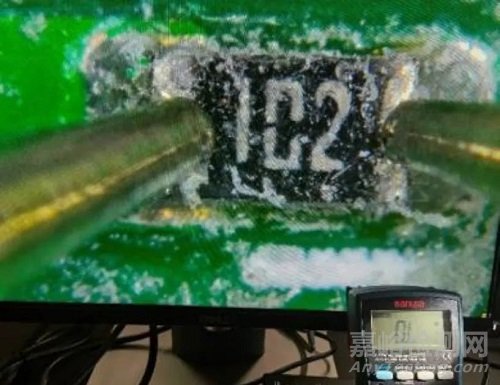

用萬用表測量失效電阻的阻值，阻值為OL，電阻開路。

03測試結果

3.1 外觀檢查

用3D顯微鏡觀察，未發現失效電阻有明顯的開裂及電極缺失。

3.2 X-Ray觀察

用X-Ray觀察失效電阻，未發現電阻膜缺失，但發現電阻左側有異常區域（白色發亮位置），需進一步切片確認是否為開裂。

3.3 切片+SEM+EDS分析

左側焊點

右側焊點

失效電阻兩側焊點正常，未發現開裂。左側面電極銀層有缺失，同X-Ray異常區域相匹配。

SEM+EDS分析

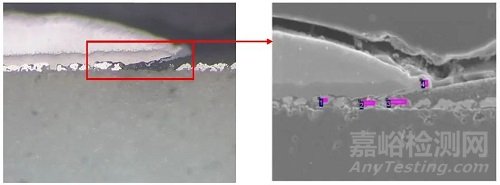

EDS成分分析區域

EDS成分分析結果（%）

銀缺失位置發現大量元素S，推測面電極發生了硫化，生成了導電率低的硫化銀，導致電阻開路失效。

04分析與討論

電阻硫化機理

片式電阻端電極一般采用三層結構，內電極（面電極、背電極、側電極），中間電極，外電極。失效電阻面電極采用的銀，通過燒結而成，中間電極為鎳，外電極為錫。面電極為金屬，二次保護層屬于非金屬材料，兩種材料特性不一致，且交界處鍍層相對薄，容易形成縫隙。空氣中的硫化物質易從二次保護層與電極的交界處慢慢滲入到面電極，從而生成硫化銀，硫化銀導電率低，導致電阻硫化開路失效。

電阻表面涂覆有密封膠保護，但是有研究表明，有的密封膠有良好的氣體滲透性，容易吸附空氣中含硫的物質，如若端電極與二次保護層存在縫隙，則很容易發生硫化導致電阻失效。

05結論與建議

結論：

1．失效電阻外觀檢查，未發現明顯的電極層缺失及本體開裂。

2．切片分析發現，電阻焊點正常，但左側電極銀層有缺失。

3．SEM+EDS分析，面電極銀缺失位置發現了大量S元素，推測發生了硫化，生成了導電率低的硫化銀，導致電阻開路失效。

建議：

確認電阻表面密封膠是否有氣體吸附性，如有，更換密封膠，或者涂覆三防漆隔絕空氣。
