ESD是Electro Static Discharge(靜電放電)的縮寫，是一種高能脈沖瞬態干擾，電荷從一個物體轉移到另外一個物體。

ESD放電分為直接放電和間接放電：

直接放電：利用放電電擊直接對被測體或設備實施放電；

間接放電：對被測物體或試設備鄰近之耦合板實施放電。

ESD實驗基本原理：帶不同電位的導體通過直接接觸或者感應而導致物體間靜電電荷移動，靜電放電電荷快速移動將會產生很大的瞬間電流，形成電磁場典型的靜電放電曲線圖：

而談到ESD防護，應用最廣泛的是ESD/TVS管，當然最主要的應該還是ESD管，TVS管最主要的作用是防浪涌，對于正負4KV的pin腳不上電ESD測試，也可以僅僅依靠nf級電容完成ESD防護。下面以一篇實際案例進行說明。

 實驗布置圖：

實驗要求：在不上電情況下，對產品插座的每個pin腳（GND腳除外）靜電接觸放電，放電等級為±4KV，放電電容150pf，放電電阻1.5KΩ，ESD實驗前后RCL偏差值不超過10%。

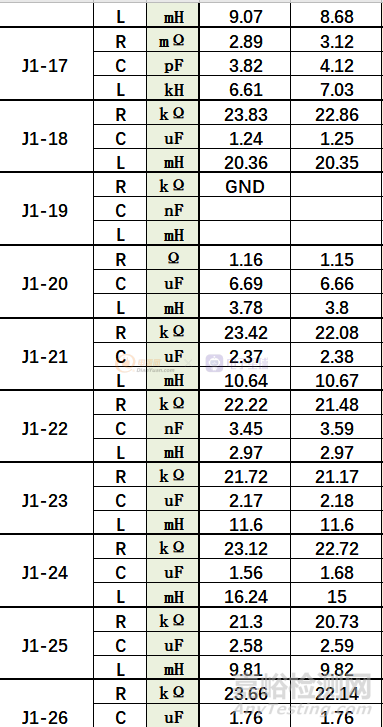

實驗現象：記錄實驗數據，發現如下pin腳在實驗前后的RCL差值超出了10%。

現象分析：對比通過實驗的pin腳和未通過實驗的pin腳接口電路發現，能夠通過實驗的都是接口有10nf電容（無ESD管/TVS管），未通過實驗的都是接口未添加任何保護電路的（接口是三極管的基級輸入，查了三極管規格書，是可以通過HBM模式下的4KV的管腳ESD測試，但是實驗還是失效了）：

接口預留了10nf的陶瓷電容

接口沒有10nf電容

三極管HBM模式

元器件的ESD等級通常是按照IEC61000-4-2標準進行，即：放電電阻為330Ω，放電電容150pf，相對本次ESD實驗，放電電阻1.5KΩ，放電電容150pf，實驗條件更為嚴苛，但是實測時并未通過實驗。

給未通過該項測試的pin腳增加10nf對地電容，重新測試該項實驗，實驗通過。

Pin腳增加10nf電容

給pin腳增加了10nf后重新測試結果

問題分析：

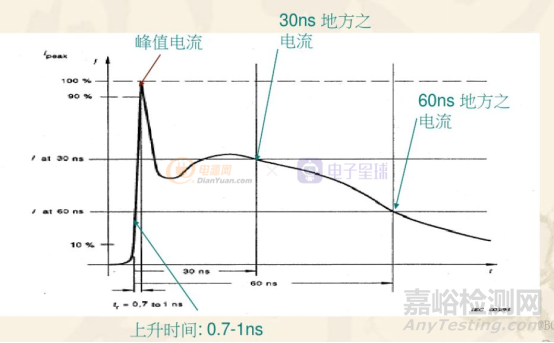

根據國際標準靜電放電的電流標準模型為：

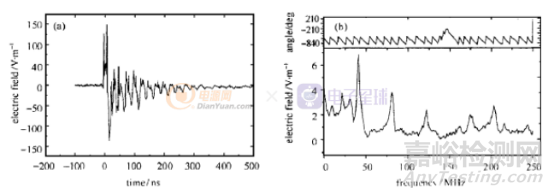

電流具有小于1ns的上升沿，通過上升沿跟最大帶寬的計算公式0.35/tr，可得最大帶寬約為500MHz。靜電產生的輻射場是由放電電流產生的輻射電磁場，根據人體-金屬模型，接觸放電時的波形和頻譜圖如下所示：

從放電頻譜圖可以看出，靜電放電能量最大頻點約為50MHz，我們考慮旁路該頻點信號，對應電容的諧振特性曲線

發現10nf電容對應的諧振頻點接近50MHz，所以最終選擇10nf的電容，并通過了該項實驗。

查閱相關資料，因?yàn)殡娙莸哪蛪褐迪拗疲琎=CU，在放電等級很高的情況下，是可能導致電容放電失效的，網上的說法是不能高于4KV（HBM模型）。

思考總結：

1.對于硬件接口電路，在ESD接口接觸放電等級不高，±4KV，可以考慮僅選用10nf陶瓷電容，優點是成本較低；

2.對于高速信號的接口電路，考慮信號可能會被10nf的電容旁路，因而選用10nf不可取；

3.對于芯片中提到的實驗等級，除了跟供應商確認以外，還需要在實驗中確認。
