我們知道，傳導騷擾的實質是電磁波在低頻時由于波長原因需要依附導體進行傳播，根據導體的性質，我們通常將傳導騷擾分為：電源端傳導騷擾、信號端傳導騷擾、負載端傳導騷擾。其中信號端控制線485和232的傳導騷擾測試較少，不少小伙伴對其詳細的測試方法掌握的不扎實，現以CISRP 32中對這兩種線纜的測試要求進行解析。

平衡線和非平衡線的差異

非平衡線：利用信號端與地線電位差進行信號傳輸，一般有信號端與地端，信號端為高端，地端為低端，如我們常見的RS232。

平衡線：利用不同信號線之間的電位差進行信號傳輸，如我們常見的RS485，一般用于長距離傳輸。

測試方法的選擇

485 為非屏蔽平衡線，根據CISPR32要求有兩種方法：

（1）ISN 法；（2）電流探頭和容性電壓探頭法。

  232 為非屏蔽非平衡線，根據CISPR32要求有一種方法：

（1）電流探頭和容性電壓探頭法。

INS法

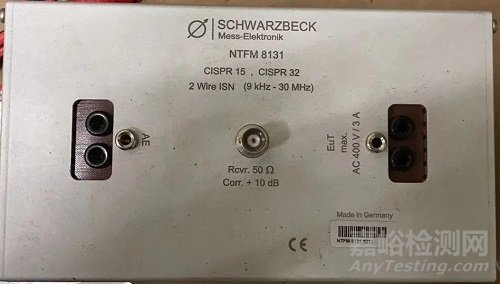

485 為非屏蔽平衡線，要用兩線ISN，如下圖，該方法較為常見，不做贅述。

電流探頭和容性電壓探頭法

（1）限值：以Class A為例

（2） 測試布置

① EUT和AE放在離參考平面距離為40cm的絕緣平臺上；

② EUT和AE之間的通信線纜離參考平面為4cm，容性電壓探頭內的通信線纜高度無此要求；

③ EUT需由AMN供電，電源線需通過與通信線纜保持一定的距離以使耦合騷擾或串?dāng)_效應最小化；

④ EUT到測試儀器的水平距離需為30cm

⑤ 電流鉗和容性電壓探頭之間的距離為10cm。電流鉗或容性電壓探頭，兩者之一均可置于靠近EUT一端。
