12CrNi5MoV鍛鋼作為船舶結構用鍛鋼，具有高強度、高韌性的特點，其屈服強度不低于785MPa，已在船舶建造中得到了廣泛應用。以往研究結果表明，12CrNi5MoV鍛鋼焊接成型構件具有較高的殘余應力，其值可達600～700MPa，高殘余應力會影響構件成型后的尺寸穩定性和安全可靠性，在實際應用中產生不利影響。為提升12CrNi5MoV鍛鋼構件的整體性能，需要進一步開展相關工作。因此，本研究分析消應力熱處理對12CrNi5MoV鍛鋼組織與性能的影響，探明該熱處理工藝對12CrNi5MoV鍛鋼構件中殘余應力的影響規律，并討論其應用可行性。

PART ONE實驗材料與方法

1.1 試驗材料

表1所示為原始態12CrNi5MoV鍛鋼的主要化學成分。試驗鋼為回火索氏體組織，晶粒度為8.5級，微觀形貌如圖1所示。

1.2 試驗方法

在試驗鍛鋼上制取方形試樣，尺寸為200mm( 鍛伸方向) ×40mm( 板寬) ×40mm( 板厚) 。消應力熱處理在箱式熱處理爐內進行，熱處理工藝為：300℃時裝爐，升溫速率控制在60～80℃/h，在550℃下保溫4h，然后以80～100℃/h 的速率降溫，溫度降至300℃左右時出爐，空冷。

 消應力熱處理試驗完成后，在熱處理后的方形試樣上取樣，加工為Ｒ4標準圓拉試樣( 垂直于鍛伸方向) ，室溫拉伸試驗按照GB/T 228.1—2021《金屬材料拉伸試驗第一部分：室溫試驗方法》進行；標準V型缺口沖擊試樣的尺寸為10mm×10 mm×55 mm( 垂直于鍛伸方向) ，示波沖擊試驗按照GB/T 229—2020《金屬材料夏比擺錘沖擊試驗方法》進行，試驗溫度為-20℃和-84℃；采用質量分數為4%的硝酸酒精溶液和2.5%的苦味酸溶液( 加洗滌劑) 對消應力熱處理試樣進行處理，隨后在金相顯微鏡下進行金相組織觀察和晶粒度測定; 沖擊試樣斷口、試樣晶界的掃描觀察在掃描電子顯微鏡上進行；采用透射電鏡對消應力熱處理后試樣的組織結構進行分析。為了方便對比，同時開展原始態試板的性能試驗和微觀組織觀察。

PART TWO實驗及結果分析

2.1 力學性能測試

12CrNi5MoV 鍛鋼消應力熱處理前后試樣的力學性能測試結果如表2所示。結果表明：經550℃消應力熱處理后，試樣的屈服強度p0.2較原始態鍛鋼的略有升高，升高約17MPa；消應力熱處理對試樣抗拉強度Rm、斷后伸長率A和斷面收縮率Z影響不大；消應力熱處理后試樣在-20℃下的沖擊吸收能量KV2較原始態鍛鋼的有一定程度下降，下降約55J，纖維斷面率FA 與原始態的相同；消應力熱處理后試樣在－84℃下的沖擊吸收能量KV2與纖維斷面率FA 較原始態鍛鋼的下降幅度更為明顯，降低幅度分別為140J、73%。

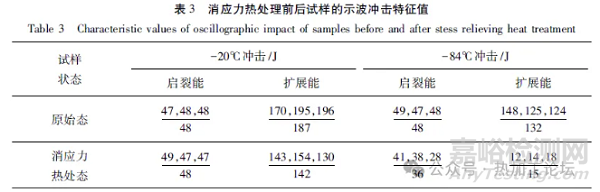

消應力處理前后試樣的示波沖擊結果如表3所示。-20℃沖擊試驗時，消應力熱處理前后試樣的啟裂能相同，消應力熱處理后試樣的裂紋擴展能與原始態的相比降低了45J；-84℃沖擊試時，與原始態試樣相比，消應力熱處理后試樣的啟裂能、擴展能均有降低，其中擴展能降低尤為明顯，達到了117J。說明消應力處理導致12CrNi5MoV鍛鋼發生了某種變化，從而影響了材料阻礙裂紋擴展的能力。

2.2 金相組織觀察

為驗證上述猜想，對消應力熱處理后試樣的微觀組織進行觀察。圖2為消應力熱處理后試樣的金相組織。經550℃×4h的消應力熱處理后，12CrNi5MoV鍛鋼的組織仍為回火索氏體組織，晶粒度為8.5級。相較于原始態鍛鋼( 圖1) ，消應力熱處理后鍛鋼的金相組織和晶粒度未見明顯變化。

2.3 透射電鏡觀察

 圖3為消應力熱處理前后試樣的透射電鏡圖片。兩種試樣基體組織均為具有板條馬氏體位向的回火組織。與原始態試樣相比，消應力熱處理試樣的板條間桿狀碳化物略多，其余未見明顯區別。

2.4 沖擊斷口掃描電鏡觀察

對原始態試樣、消應力熱處理試樣的沖擊斷口裂紋擴展區進行掃描電鏡分析，結果如圖4所示。原始態試樣-20℃和-84℃沖擊斷口裂紋擴展區均主要為韌窩狀的纖維狀斷口。消應力熱處理試樣-20℃沖擊斷口裂紋擴展區主要為韌窩狀，個別區域為準解理；-84℃沖擊斷口裂紋擴展區為準解理+沿晶特征，在部分區域沿晶特征明顯。

PART THREE分析和討論

 經550℃消應力熱處理后，12CrNi5MoV 鍛鋼發生了脆化：消應力熱處理試樣-20℃和-84℃沖擊吸收能量與原始態的相比有所降低，其中KV2(-20℃) 降低55J，KV2(-84 ℃) 降低140J，F(xiàn)A 降低了73%；示波沖擊試驗結果表明，脆化主要表現為擴展能降低。消應力熱處理前后試樣的金相組織觀察、透射電鏡結果表明，消應力熱處理后除板條間桿狀碳化物有所增多外，材料組織未見其他明顯改變。掃描電鏡結果表明，消應力熱處理前后-84 ℃沖擊試樣斷口區別尤為明顯: 消應力熱處理后，試樣沖擊斷口裂紋擴展區主要為準解理+沿晶特征，部分區域沿晶特征明顯，而原始態試樣沖擊斷口裂紋擴展區主要為韌窩狀的纖維狀斷口。

第二類回火脆性是某些合金結構鋼在450～600℃范圍內長期回火或在該溫度范圍以上回火后，緩慢冷卻下來而引發脆化的現象。目前第二類回火脆性的產生機制包括晶界富集理論和α 相時效脆化理論。晶界富集理論認為，P、Sb 等雜質元素在脆性處理時向原奧氏體晶界偏聚，導致了第二類回火脆性的產生，且Ni、Cr、Si、Mn 等元素的存在會促進P、Sb等雜質元素向晶界富集；α時效脆化理論則認為，時效時產生細小的Fe3C( N) 沉淀，造成對位錯的強釘扎作用，從而導致材料韌性的下降。本試驗中，12CrNi5MoV 鍛鋼經消應力熱處理后沖擊試樣斷口存在沿晶特征，表明試樣經消應力熱處理后晶界結合力減弱，在沖擊試驗中發生了沿著原奧氏體晶界的斷裂，從而導致沖擊吸收能量降低，是晶界弱化理論的又一實證。結合鍛鋼成分和熱處理制度分析脆化原因，試驗用12CrNi5MoV 鍛鋼含有P( 質量分數為0.016%) 及一定量的易引發回火脆性的Ni、Cr、Si、Mn 等元素，這使得材料易產生第二類回火脆性，而在550℃長時間保溫、為防止產生較大應力而采用空冷方式冷卻等因素共同作用下，最終導致了該材料回火脆性的產生。

PART FOUR結論

（1）經消應力熱處理后，12CrNi5MoV鍛鋼的強度和塑性與原始態試樣相比變化不大，而沖擊韌性則明顯降低，出現了脆化，沖擊斷口試樣裂紋擴展區域出現沿晶斷裂。

（2） 經消應力熱處理后試樣板條間的桿狀碳化物增多，結合鍛鋼成分及熱處理工藝，產生第二類回火脆性是引起12CrNi5MoV 鍛鋼發生脆化的直接原因。
