案件背景：

雙面膠在電子產品中的應用十分廣泛，主要起到組件粘結和固定的作用。

客戶某產品塑膠蓋表面所粘雙面膠出現了附著力差且容易剝離的現象，不良率接近50%，希望通過實驗分析查明其失效的原因。

圖一是塑料蓋在貼雙面膠之前的存放情況：PET托盤表面墊了一層珍珠泡棉墊，塑料蓋粘結雙面膠那側與泡棉墊直接接觸。

圖一

一.分析方案

雙面膠出現附著力差及容易剝離的現象，一般可以從兩個方面分析：

1. 雙面膠與基材不匹配，或雙面膠配方設計不合理，與被粘基材相容性不好，導致膠粘劑無法與基材形成良好的分子間作用力或者化學鍵合。

2. 被粘基材表面處理不當，表面有油污、灰塵、水分等雜質會阻礙膠粘劑與基材的有效接觸，降低附著力。

根據客戶提供的信息，同材質其它型號產品使用同款雙面膠，未見異常，由此可排除雙面膠存在與被粘基材不匹配，或者其配方設計不合理的問題。該雙面膠失效分析，主要從被粘基材表面是否存在處理不當進行分析。

二.分析樣品

(1)接觸過泡棉墊的塑料蓋(現行的存放方式)

(2)完全未接觸珍珠泡棉墊的塑料蓋

(3)接觸過泡棉墊，但用酒精擦拭過表面的塑料蓋

(4)未使用的珍珠泡棉墊

三.實驗過程

采用溶劑萃取的方式，對塑料蓋表面進行溶劑萃取，萃取液上氣相色譜-質譜聯用儀(GCMS)分析。

四.分析譜圖

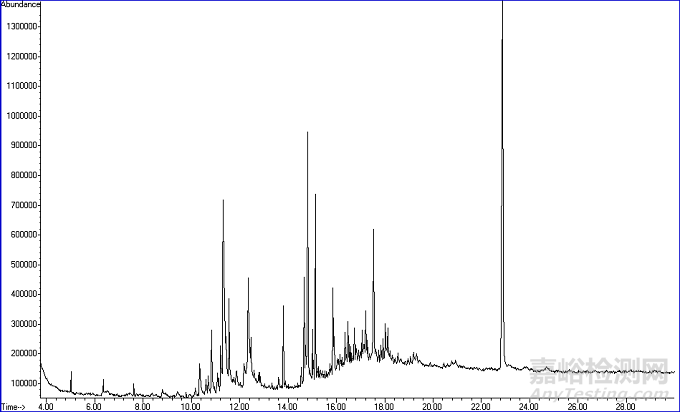

4.1. 接觸過泡棉墊的塑料蓋(現行的存放方式)的測試譜圖(圖二)

圖二

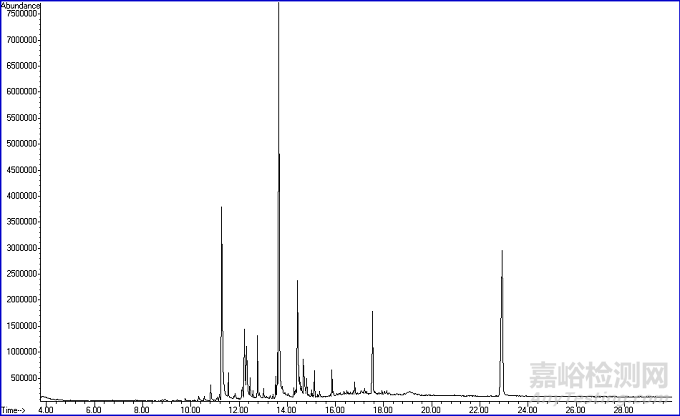

4.2. 完全未接觸珍珠泡棉墊的塑料蓋的測試譜圖(圖三)

圖三

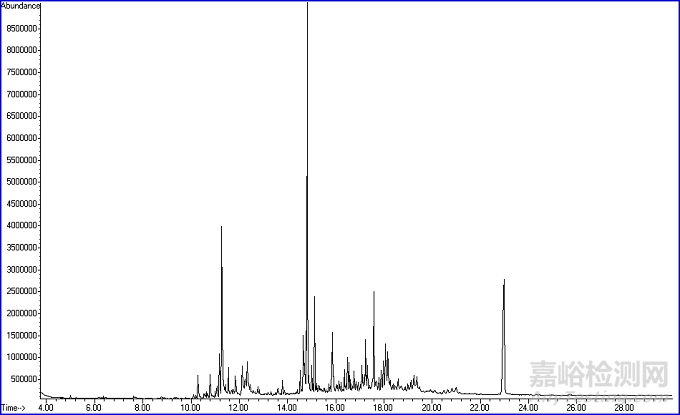

4.3. 接觸過泡棉墊，但用酒精擦拭過表面的塑料蓋的測試譜圖(圖四)

圖四

4.4. 未使用的珍珠泡棉墊的測試譜圖(圖五)

圖五

五.分析結果

5.1.塑料蓋表面成分分析結果見下表(表一)

表一
