導語



近年來，隨著細胞和基因治療等新技術的發展，耳科新藥的研究也開啟了新的篇章。之前沒有治療方法的一些耳科疾病，現在也有了可以讓患者重新恢復聽覺的方法和治療手段。這些新的治療方法的出現，也為非臨床研究提出了更高的要求和更新的評價方法。



首先，精準的耳局部給藥是耳科藥物非臨床研究中的關鍵環節。其次，聽覺電生理檢測技術是非臨床研究中評價聽覺系統功能與病理機制的重要手段，其在基礎研究與臨床轉化中具有不可替代的作用。聽覺電生理技術結合精準的耳局部給藥策略，為解析聽覺疾病機制及開發新型治療藥物提供了多維度的研究平臺。基于實驗動物模型的聽覺功能評估，結合聽覺腦干誘發電位與畸變產物耳聲發射檢測技術，可精準解析聽覺傳導通路的電生理特性。本文簡要闡述在非臨床研究中實驗動物的耳局部給藥技術、聽覺電生理數據檢測方法及結果分析要點，為耳科疾病動物模型構建與耳科藥物研究提供參考。



耳部給藥技術



1.耳的解剖

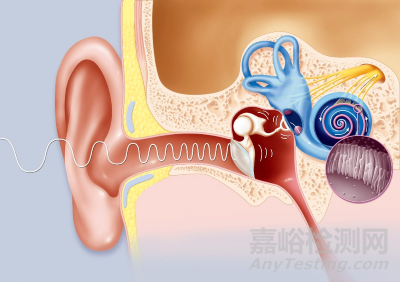

耳的解剖結構分為外耳、中耳和內耳。外耳包括耳廓和外耳道。中耳介于外耳和內耳之間，是位于顳骨中的不規則含氣腔和通道。包括鼓室、咽鼓管、鼓竇和乳突。中耳內含聽小骨，即錘骨、砧骨和鐙骨。內耳又稱迷路，埋藏于顳骨巖部，結構復雜且精細，內含聽覺和前庭器官，按解剖和功能分為前庭、半規管和耳蝸3個部分。耳蝸位于鼓室內壁的顳骨巖部，并嵌入顳骨巖部。與大鼠或犬相比，耳蝸在豚鼠中更明顯并更大程度向鼓室突出，在靈長類動物中幾乎完全包含在顳骨內。在豚鼠中表現為螺旋狀或“蜂巢狀”。內耳按組織學可分為骨迷路和膜迷路，膜迷路內有聽覺與位覺感覺器。骨迷路和膜迷路之間充滿外淋巴液，而膜迷路中充滿內淋巴液，內、外淋巴液互不相通。



人類與實驗動物的耳部解剖差異主要體現在形態適應性（如耳廓形狀）、功能特異性（如聽力頻率范圍）和生理響應（如耳毒性敏感性）等多個層面，但結構組成大體一致。





2.耳部生物屏障



不同耳局部給藥途徑需要克服外耳道、鼓膜及中耳/內耳的多重屏障，需根據病變部位（外耳、中耳或內耳）和藥物性質選擇適宜的給藥策略。



鼓膜（Tympanic Membrane, TM）



鼓膜為橢圓形半透明薄膜，分隔外耳道與鼓室。鼓膜略向中央凹陷，形似喇叭。鼓膜由外表皮層、內粘膜層和含有膠原蛋白的中間纖維層等三層結構組成。由于鼓膜具有角蛋白和富含脂質的角質層，因此除了相對較小和中等親脂性分子外，其他分子都無法透過鼓膜。

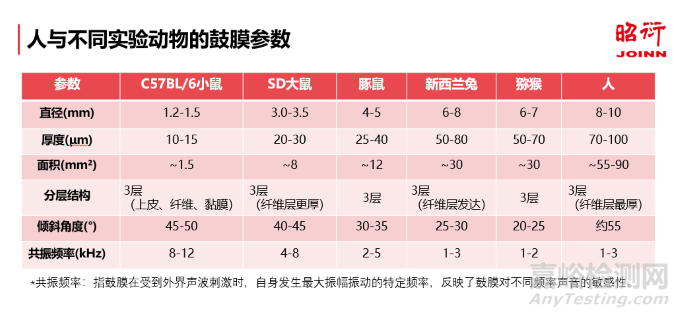

人及不同實驗動物耳部鼓膜結構組成大致一致，但不同實驗動物鼓膜面積不同，在某些參數上如厚度、傾斜角度上也存在差異，在選擇實驗動物進行研究時需要關注。



圓窗膜（Round Window Membrane, RWM）及卵圓窗（Oval Window）



RMW由三層結構組成：包括面向中耳和耳蝸鼓階的上皮層和中間的結締組織層，將中耳和鼓階分開，分子量小、脂溶性高和帶正電荷的藥物易于透過。卵圓窗由鐙骨足板封閉，它將前庭階與中耳隔開。圓窗膜及卵圓窗阻礙了藥物遞送至耳蝸。



實驗動物與人類在圓窗膜和卵圓窗的解剖結構和功能上存在一定差異，這些差異可能對聽力研究、耳科手術或藥物實驗的設計產生影響。如想通過圓窗膜（RWM）內耳給藥時必須考慮圓窗膜的空間立體結構，這樣才能保證找到正確的角度以達到正確給藥的目的。



血-迷路屏障（Blood Labyrinth Barrier, BLB）



血-迷路屏障是體循環和耳蝸之間的理化屏障，與血腦屏障相似，該屏障將內耳液體與血循環分開。小分子且脂溶性良好的藥物相對容易通過血-迷路屏障，而帶電荷的、水溶性的或具有高分子量藥物一般較難通過血-迷路屏障。血-迷路屏障保護了耳部免受體循環中外源性和內源性毒素的損害，但也因此使藥物從體循環遞送至耳蝸?zhàn)兊孟鄬?duì)困難。



基于以上，在選擇給藥方法時，不僅考慮藥物的性質，也要考慮以上屏障對藥物的滲透和代謝的影響。



3.耳部給藥途徑



耳局部給藥需結合病變部位、藥物的理化性質以及實驗動物解剖學特點選擇遞送路徑：



★外耳給藥



將藥物滴入外耳道，非入侵式給藥，但生物利用度較低。



★中耳給藥



鼓室注射（Intratympanic Injection）



操作步驟：



1.動物側臥位固定，耳鏡直視下穿刺鼓膜后上象限（避免損傷聽小骨）。



2.微量注射器緩慢注入藥物，留針一定時間防反流。



特點：鼓室給藥經鼓膜穿刺，將藥物直接注入中耳。鼓膜穿刺孔可自行愈合，對聽力的影響較小。另一方面，鼓室注射藥物在中耳停留時間短，藥物易通過咽鼓管流失。該給藥方式常用于急慢性中耳炎的局部藥物遞送。



★內耳給藥



相比于外耳給藥和鼓室注射，耳蝸內或者迷路內給藥方法更能直接靶向內耳，可提高生物利用度，且可以精確控制治療藥物的用量。



1.圓窗膜給藥（Round Window Membrane Delivery）



給藥方法：



顳骨開窗，分離鼓室后壁軟組織，暴露圓窗龕。



顯微操作下將藥物通過圓窗膜緩慢注射入耳蝸。



特點：藥物直接經外淋巴液擴散至耳蝸，繞過血迷路屏障，生物利用度提高3-5倍，可減少系統的脫靶風險。適用于耳科基因治療藥物。



2.半規管給藥



在實驗動物中，通過半規管骨壁開窗，可以將藥物直接遞送至內耳的外淋巴液和內淋巴液。與圓窗注射相比，該給藥方式具有較小的手術損傷，可較好的保留聽力功能。



實驗動物不同的耳局部給藥方式。A，SD大鼠右耳鼓膜（圖源：昭衍新藥研究中心股份有限公司）。B，食蟹猴鼓室注射（圖源：昭衍新藥研究中心股份有限公司）C，食蟹猴內耳圓窗膜給藥（圖源：昭衍新藥研究中心股份有限公司）。D，C57BL/6小鼠半規管給藥（圖源：昭衍新藥研究中心股份有限公司）。E，小鼠圓窗膜給藥（圖片引自Lin, Y. C., et al., Frontiers in Pharmacology, 2020）。



聽覺電生理檢測



聽覺電生理技術通過記錄聽覺通路中不同層級的生物電信號，能夠定量、動態地評估藥物對聽覺系統的干預效果。該評估方法具有高靈敏度、實時性和非侵入性（或微創性）的特點，尤其適用于評估藥物對耳蝸毛細胞、聽神經及中樞聽覺通路的特異性作用。



聽覺電生理技術通過記錄聽覺通路中神經元電活動的時空特征，評估外耳至中樞神經系統的功能完整性。聽覺傳導路徑如下：外耳（聲波收集）→中耳（機械傳導）→內耳耳蝸（毛細胞換能）→聽神經（動作電位傳遞）→腦干（神經核團整合）→皮層（聽覺感知）。



聽覺傳導通路



1.檢測技術



聽覺腦干反應（Auditory Brainstem Response，ABR）作為聽覺通路的“全局監控”：通過頭皮電極記錄聲音刺激誘發的腦干神經電活動，反映從聽神經到腦干的聽覺通路功能；如藥物可能損傷聽神經（如化療藥）或者中樞聽覺處理系統（如具有神經毒性藥物）時，進行ABR檢測可以全面監控聽覺傳導通路?；儺a(chǎn)物耳聲發射（Distortion Product Otoacoustic Emissions，DPOAE）作為耳蝸健康的“靈敏探針”：通過檢測耳蝸外毛細胞對雙音刺激產生的非線性畸變聲信號，可反映耳蝸主動放大功能的健康狀況；其能在耳毒性藥物損傷作用前期，檢測到外毛細胞功能異常，顯著早于ABR或者組織學發現。進行藥物非臨床評價時將二者聯合應用，可用于判斷聽覺損傷部位。例如若ABR異常而DPOAE正常，提示損傷位于耳蝸后（如聽神經）；若兩者均異常，則耳蝸為原發損傷靶點。



ABR：通過短聲或短純音（tone burst）刺激，記錄腦干神經核團的誘發電位，分析各波的潛伏期與振幅，評估聽閾及神經通路完整性（如聽神經瘤定位）。在常用試驗動物中，嚙齒類動物的聽覺功能報導較多，學者們已經研究了十余種品系小鼠的聽覺腦干反應，報導了常見動物BALB/cJ、C57BL/6J小鼠等的正常聽覺閾值數據。



DPOAE：基于耳蝸外毛細胞非線性響應特性，檢測2f1-f2畸變產物的聲發射信號，定量評估耳蝸功能。耳蝸受一定頻率比關系（f2/f1=1.2）的純音f1、f2作用，兩者相差20%。



輔助技術：耳蝸微音器電位（Cochlear Microphonic, CM）用于驗證毛細胞活性；事件相關電位（Event-Related Potentials, ERP）解析高級聽覺認知功能。





2.數據采集標準化流程



實驗準備與動物管理



麻醉：使用合適的麻醉劑，維持麻醉深度以及呼吸頻率穩定。



頭部固定：使動物頭部固定，確保耳道軸線與聲刺激源對齊，避免耳道扭曲或鼓膜遮擋，防止聲波傳遞失真。



信號采集



檢測系統：TDT RZ6生物信號處理器。



電極定位和選擇：選擇合適的耳聲發射探頭并設置電極阻抗，以提高信噪比。阻抗過高可導致信號衰減，過低易引入噪聲。



刺激類型：Click聲（0.1ms脈寬）；短純音（tone burst，上升/下降時間1ms，平臺2ms）。



數據記錄與質量控制



信號疊加：選擇合適的信號疊加次數，以提升信噪比。



噪聲控制：屏蔽室環境噪聲＜30dB SPL。



3.數據分析



 ABR波形結果分析



聽閾：聽閾為引出ABR波形所需的最小聲音強度，也是聽力敏感性的客觀測量指標。以SD大鼠click ABR結果為例，從高到低的音量刺激（90dB至35dB），波峰（波Ⅰ至波Ⅴ）振幅逐漸降低、峰時逐漸延后。在刺激強度為40dB的刺激音下，ABR波形無延續性，且無明顯波峰；而在強度為45dB的刺激音下可觀察到相對明顯波峰Ⅱ，則該次檢測聽覺閾值可判定為45dB。



此外，除分析聽覺閾值外，還可以分析以下指標：



潛伏期：聲刺激開始與相應ABR峰值出現之間的時間間隔，提示了有關沿聽覺通路的神經傳導速度。



振幅：ABR峰值的大小，反映了聽覺神經元同步放電的數量，提示聽覺通路的完整性。



波形：ABR通常在刺激后的10ms內相繼出現5到7個正向波，可以揭示有關聽覺系統的功能組織和聽力損失的類型。普遍認為，波I至波V分別與聽覺神經、耳蝸核、上橄欖復合體、外側丘系和下丘的神經元活動有關。以SD大鼠為例，可以明顯觀察到5個正向波，且波Ⅱ振幅最大，波Ⅲ振幅最小，與文獻報道一致。



DPOAE數據分析



閾值判讀：取DP值前后分別相鄰兩個值，共四個點并取平均值。當DP值減去平均值所得結果≥9，表示在該強度分貝下受檢動物聽力正常。在所有通過的DP值中，若所在的分貝值最小，則該分貝值為最小聽覺閾值。



反應幅值：分析不同頻率的反應幅值，對耳蝸功能進行評估。



不同實驗動物聽覺系統的組織病理學檢查



在實驗動物物種中，耳可分為三個區室。外耳包括耳郭和外耳道。鼓膜是外耳道和中耳之間的屏障。中耳由鼓膜形成的鼓室組成，內含錘骨、砧骨和鐙骨三個聽小骨。內耳由耳蝸（參與聽覺）和前庭裝置（平衡）組成。前庭器包括半規管、橢圓囊和小囊的骨迷路和膜迷路。橢圓囊和球囊是耳石器官。



根據給藥方式的不同，對耳的組織病理學檢查側重點不同，如通過鼓膜中耳給藥時，解剖摘取時要保證整個耳的完整，脫鈣后取材時的方向要保證中耳腔的最大面，切片中要可見鼓膜、部分聽小骨、以及內耳的corti器。如通過內耳圓窗給藥時，解剖摘取時要保證不能破壞嵌入顳骨中的耳蝸，取材時要切到耳蝸的最大螺旋面。解剖時的精細摘取，固定和取材時的正確處理，以及制片中的重點關注是評價聽覺系統的基礎。







(昭衍新藥視聽平臺/文 )



參考文獻



[1] Lim, D. J. Human Tympanic Membrane: An Ultrastructural Observation[J]. Acta Oto-Laryngologica, 1970, 70(3), 176-186.



[2] Saunders, J. C., Dear, S. P., Schneider, M. E., et al. The structural and functional anatomy of the guinea pig and rabbit middle ear[J]. Hearing Research, 1992, 58(2), 231-243.



[3] Coleman, M. N., Boyer, D. M., Colbert, M. W. Comparative anatomy of the primate middle ear: Implications for hearing and phylogeny[J]. The Anatomical Record, 2010, 293(4): 572-584.



[4] Standring, S. External and middle ear[M]// Gray’s anatomy: the anatomical basis of clinical practice. 42nd ed. London: Elsevier, 2020: 623-635.



[5] Echteler S.M., Fay R.R., Structure of the mammalian cochlea[M]// FAY R R, POPPER A N. Comparative hearing: mammals. New York: Springer, 1994: 134-171.



[6] Ehret G, Frankenreiter M. Quantitative analysis of cochlear structures in the house mouse in relation to mechanisms of acoustical information processing[J]. Journal of Comparative Physiology, 1977, 122: 65-85.



[7] Ou HC, Bohne BA, Harding GW. Noise damage in the C57BL/CBA mouse cochlea[J]. Hearing Research, 2000, 145(1-2):111-122.



[8] Carpenter AM, Muchow D, Goycoolea MV. Ultrastructural studies of the human round window membrane[J]. Archives of Otolaryngology-Head and Neck Surgery, 1989, 115(5): 585-590.



[9] Yoko Kitamura; Masa-aki Teranishi; Michihiko Sone, et al. Round window membrane in young and aged C57BL/6 mice[J], Hearing Research, 2002, 174(1-2), 148-148.



[10] Zhou X, Jen PHS and Seburn KL, et al. Auditory brainstem responses in 10 inbred strains of mice[J]. Brain Research, 2006; 1091: 16-26.



[11] Scimemi P, Santarelli R, Selmo A, et al. Auditory brainstem responses to clicks and tone bursts in C57BL/6J mice[J]. Acta Otorhinolaryngologica Italica, 2014, 34(4): 264-271.



[12] Simpson G.V., Knight R.T., Brailowsky S., et al., Altered peripheral and brainstem auditory function in aged rats[J]. Brain Research, 1985 348(1): 28-35.



[13] Chen T.J., Chen S.S., Generator study of brainstem auditory evoked potentials by a radiofrequency lesion method in rats[J]. Experimental Brain Research, 1991, 85 (3): 537-542.



[14] Overbeck G.W., Church M.W., Effects of tone burst frequency and intensity on the auditory brainstem response (ABR) from albino and pigmented rats[J]. Hearing Research, 1992, 59 (2): 129-137
