一、前言
凈水器是一種能夠去除自來水中雜質、過濾污染物、凈化水質的小型家用電器。它被廣泛用于家庭、辦公室等各個場所。濾芯是凈水器的重要部件，通常濾芯由濾殼、濾蓋、濾材構成。不同的濾材，起到不同的過濾作用。以常見的反滲透凈水機為例，一般包含有PP棉濾芯、前置活性炭濾芯、反滲透濾芯以及后置活性炭濾芯。其中，PP棉起過濾水中的泥沙、鐵銹、膠體等有害物質的作用；前置活性炭可以吸附水中的異色異味；反滲透濾芯能去除水中細菌、病毒、重金屬、有機物、農藥殘留等幾乎所有水中雜質和有害物質；后置活性炭改善水質口感，調節PH值。
在用戶使用過程中，濾芯常見的失效為出水量過小、過濾效果不良，濾芯開裂則是一個較少發生的失效。然而，一旦發生濾芯開裂，往往會導致過濾功能喪失，無法完成過濾。并且由于凈水機連接了自來水管道，濾芯發生開裂時，如果用戶不在現場，往往會漏水不停，導致用戶財產泡水受損。可以說，濾芯不漏水是用戶最基本的需求，有必要做好設計保障和預防。以下主要講述濾芯開裂失效的分類以及產生原因及預防措施。
二、濾芯開裂的分類
按照不同的維度歸類，可以把濾芯開裂分成不同的類別，這有助于對濾芯開裂的規律進行總結。
(1)按濾芯開裂部位分類。通常濾芯由濾殼、濾蓋、濾材構成。濾芯與外部的接口一般設置在濾蓋上，也有部分濾芯接口設置在濾殼上。常見開裂位置為濾殼的底部圓角處、濾蓋與濾殼連接處、濾芯接口處。
(2)按照濾芯使用時長分類。濾芯開裂符合可靠性浴盆曲線規律，可以分為早期故障期、偶然故障期和損耗故障期。早期故障反映的往往是濾芯在設計、制造環節的缺陷，偶然故障期則原因比較零散，耗損故障期一般是由于濾芯的材料老化導致的。
濾芯作為凈水機耗材，大部分是不可拆的。為保證凈水器過濾效果，需要定期更換濾芯。通常制造商在生產濾芯時，會標注出濾芯的使用時間，如PP棉濾芯標注為3-6個月，活性炭濾芯標注為6-12個月，反滲透濾芯標注為2-3年。可以看出，濾芯宣稱的使用時長不是很長。一般來說，用戶按照廠商指引定期更換濾芯，不會發生老化失效導致的濾芯開裂。
然而，有一些可以更換內部濾材的濾芯，由于重復在使用濾殼和濾蓋，如果超過機器宣稱的使用年限，則很可能會發生材料老化導致開裂。
(3)按照濾芯種類分類。不同凈水機具有的濾芯不同，根據濾芯的功能，可以分為PP棉濾芯、活性炭濾芯、反滲透濾芯、超濾濾芯等。盡管濾芯的種類不同，大多時候，濾芯制造商會使用相同的濾芯外觀，即濾殼和濾蓋是共用的，僅里面的濾材不同。濾材的差異，導致部分濾芯更容易開裂。例如濾材填裝后，內部存水量更多的濾芯，更加容易發生凍裂。
(4)按照濾芯在機器中的位置分類。以傳統的400G大通量?jī)羲畽C(jī)為例，可以劃分為：進水電磁閥前的濾芯、進水電磁閥-增壓泵之間的濾芯、增壓泵-單向閥之間的濾芯，單向閥之后的濾芯等。通常來說，在進水電磁閥之前的濾芯，更容易開裂，在所有濾芯位置的開裂中，約占比50%，這是由于進水電磁閥之前的濾芯，長期承受自來水水壓，受到水錘沖擊。在高層建筑供水中，為了增加水的壓力和流量，需要二次加壓。此種情形下，濾芯承受的水壓更容易偏大。
(5)按照導致濾芯失效的因素分類。從濾芯的全生命周期出發，濾芯經歷設計、制造、運輸存儲以及用戶使用、更換濾芯環節。各階段均可能發生開裂，按照失效的因素，可以分為結構設計不良、制程控制不良、倉儲運輸不良以及使用環境不良四大類。
三、濾芯開裂的原因及預防措施
上述不同的歸類方法，(1)至(4)是為了方便數據分析，總結濾芯開裂的規律。而開裂的原因，均可以歸納到第(5)點。下面從導致濾芯失效的因素出發，分析濾芯開裂的常見原因及預防措施。
（一）結構設計不合理引起失效
a.選材不當
濾芯由于使用時間短，通常在選擇殼體材料時沒有考慮足夠的耐老化能力。在對市場失效的分析研究中，發現用戶很可能會超時間使用濾芯，尤其是反滲透濾芯的價格較高，用戶通常不會按照說明書的使用時間指引更換。當超出時間使用時，濾芯可能會發生老化開裂。
濾殼、濾蓋的基材一般為聚丙烯。聚丙烯主鏈上含有叔碳原子，使得未添加抗氧劑或添加抗氧劑含量及種類不當?shù)木郾┎牧显诩庸ず褪褂眠^(guò)程中，極易受到光、熱和氧等作用，發生熱氧老化[1]。
在濾芯的使用中，熱氧老化中的氧元素主要來自兩處，一是空氣，另一部分是溶解在水中的氧氣。聚丙烯的熱氧老化的致老化因素為熱的影響。
預防措施：在濾芯的材料配方上添加合適的抗氧劑，可以找材料廠家針對選材進行具體的配方定制。尤其是濾材可以更換的濾芯，濾殼和濾蓋選材應注意耐老化。
b.壁厚不適當
為了實現過濾功能，濾芯在設計上存在一些結構，這些結構的壁厚存在差異。當壁厚不足時，可能會因?yàn)閺?qiáng)度不足導致開裂。當壁厚過厚時，容易導致濾芯內部縮孔缺陷，從而強度不足開裂。
預防措施：選擇合適的壁厚，濾芯主體的壁厚應均勻。根據濾芯直徑的大小以及所選濾芯材料的特性，壁厚可以選擇3-4mm(小濾芯，通常外徑小于80mm)或者5-6mm(大濾芯，通常外徑在80mm以上)。
c.應力集中
應力集中是塑膠件失效的主要原因之一，應力集中降低了零件的強度，使得零件很容易在沖擊載荷和和疲勞載荷下失效。由于濾芯長期承受自來水水壓以及水錘沖擊，容易在應力集中處先開裂。
預防措施：尖銳轉角和較大的截面變化會造成應力集中。濾芯在結構設計時，各個結構的過渡應平緩圓滑，一般可以通過添加圓角來實現。零部件圓角與應力集中系數的關系如圖1所示[2]。其中T為零部件壁厚，R為零件內圓角，p為零件承受的載荷。
圖1 零部件圓角與應力集中系數的關系
（二）制程控制不良引起的失效
制程不良導致的濾芯開裂通常是由于注塑不良、焊接不良導致。
a.注塑不良導致的開裂
注塑不良導致的開裂，通常是由于模具調機時，前期的注塑不良制品流出導致。
預防措施：①一般情況下，對注塑前10腔的樣品進行報廢，避免流出。②編制注塑工藝管控卡，做好注塑工藝管控。③首檢時可剖開樣品檢查截面，確認注塑良好。
b.焊接不良導致的開裂
將塑料焊接在一起有很多種方法，如熱板焊接，超聲波焊接等。旋轉焊通過旋轉運動在外加壓力下將兩工件焊接在一起。旋轉焊是需要高強度、密封圓形接頭塑料件的首選焊接方法。它非常適合于連接大大小小的塑料件及各式各樣的熱塑性樹脂[3]。
濾芯一般是圓柱形，把濾芯和濾蓋結合在一起，通常采用的是旋轉焊。當發生欠焊或者焊接不均勻時，會導致焊接處強度低，承受不住水壓開裂。
預防措施：①針對欠焊不良：需要考慮增加痕接時間或焊接長度，以及去除脫模劑，清除結合面油污。同時建議使用光學檢測方式，對焊接效果進行管控。②針對焊接不均勻：需要檢查零件尺寸，管控不同模腔的尺寸公差，檢查焊件接觸面的平整性等。
（三）倉儲運輸不良導致的失效
倉儲運輸環節導致的濾芯開裂，一般是由于跌落導致濾芯接口處受力開裂。例如倉儲堆碼不良，導致濾芯從高處掉落，從而薄弱處受力開裂。又如運輸環節，快遞運輸?shù)膾佂丁⒉忍ぁ⒌袈洌瑢?dǎo)致濾芯接口受力斷裂。
預防措施：可靠性是設計出來的，除了加強倉儲運輸環節的規范操作外，更應在設計時做好防護。通常有三個措施：
a.濾芯接口根部是較為脆弱的地方，可以在接口根部增加圓角以及加強筋，從而增強濾芯接口的強度。
b.濾芯接口周邊設計防護結構。如設置凸臺、周邊筋骨，當發生撞擊時，凸臺、筋骨可起到護欄作用，從而避免濾芯接口受力。
c.設計額外的包裝防護。例如，采用珍珠棉、氣泡袋、軟膠護套等對濾芯進行包裝，當濾芯受到撞擊時，包裝材料進行吸能，避免對濾芯接口造成傷害。
（四）使用環境不良導致的失效
在凈水器的使用中，導致濾芯開裂的主要應力有水錘、低溫以及化學物質。
a.水錘導致的開裂
水錘效應是指在水管內部，管內壁光滑，水流動自如，當打開的閥門突然關閉，水流對閥門及管壁(主要是閥門)會產生一個壓力。由于管壁光滑，后續水流在慣性的作用下，迅速達到最大，并產生破壞作用。
水錘效應是導致濾芯開裂的重要原因。水錘的來源分為外部和內部，外部是自來水管網產生的水錘，內部則是凈水器機器由于閥的開關產生。由于二次加壓的存在，水錘造成的壓力更大。
爆破壓力是表征濾芯承受水壓強度的一個重要參數，受到水錘作用后，濾芯會發生疲勞老化。部分使用時間過長的濾芯，還受到前述的熱氧老化影響，從而濾芯的爆破壓力會下降。例如某款濾芯，在未添加氧化劑之前，抽樣測試平均爆破壓力為3.36MPa，經過熱氧老化以及水錘沖擊測試后，濾芯的平均爆破壓力下降到了1.66MPa，耐壓能力下降了接近50%。
預防措施：通常水錘難以消除，可以在整機上安裝水錘消除器進行緩解。就濾芯而言，應提高自身的強度。大部分凈水器整機標注的使用壓力為0.1-0.4MPa，反滲透濾芯的工作壓力為0.4-0.8MPa。一般來說，在設計上，濾芯的爆破壓力設計為3.2MPa以上，可以滿足壽命內的強度要求。對于可以濾材的濾芯，在設計時，需要考慮老化導致的強度下降影響，應添加抗氧化劑。
b.低溫導致的凍裂
凍裂是濾芯開裂的一種常見形式。濾芯的基材通常為聚丙烯。聚丙烯的玻璃化溫度在0℃左右，南方城市到了冬天環境溫度會接近聚丙烯的玻璃化溫度，聚丙烯制品的分子鏈的活動能力下降，韌性降低。而北方的溫度普遍會低于聚丙烯的玻璃化溫度，因此冬天在北方，聚丙烯制品表現的非常脆。
當濾芯內部存水過多時，如果濾芯的強度不足，水結冰容易導致濾芯開裂。通常強度不足的位置在濾芯轉角應力集中處以及濾芯注塑熔接痕位置。相關研究表明，熔接痕處強度較為薄弱，在不同的工藝條件下，熔接痕區的強度可以是原始材料的10-90%[4]。
預防措施：解決濾芯的凍裂有許多方法，例如可以通過凈水器整機防凍程序、保溫加熱等方式來實現。本文只從濾芯本身出發考慮，可采取的措施有：①減少濾芯內部的存水。合理設計濾材與殼體之間的間隙，盡可能減少濾芯內部的存水。滿足過濾性能要求下，間隙應盡可能小。②使用改性材料。對材料進行改性，可以提高材料的韌性，使得濾芯在發生結冰時發生形變，不會破損。由于是涉水器件的緣故，在添加劑方面，除了韌性方面的考慮，還需要考慮衛生安全以及產品的承壓。滑石粉是塑料填充改性重要的無機材料，目前在國內外廣泛用于聚丙烯的改性。③合理進行結構設計，采用圓角過渡，減少應力集中。④設置可壓縮變形的彈性元件，水結冰時，元件受壓變形，從而減少對濾芯外殼的擠壓。但這種方式成本會比較高。
c.化學物質導致的開裂

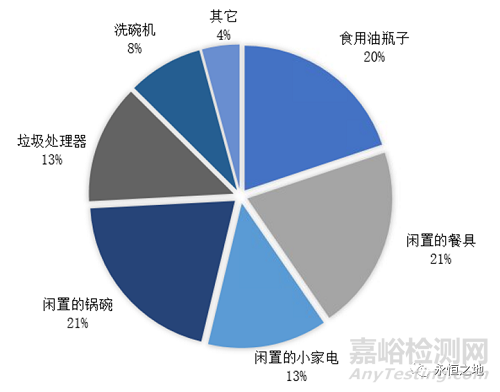

凈水器一般安裝在廚房的櫥柜里面。根據售后安裝維修系統上傳的安裝圖片分析，樣本數量為1000個，用戶安裝凈水機的周邊放置的物品主要是閑置的餐具、鐵鍋、食用油瓶子、垃圾處理器等，其它物品占比4%(如清潔劑等)，可見環境復雜。
圖2 凈水機周邊放置物品統計
雖然櫥柜環境較為復雜，但通常濾芯安裝在凈水器內部，一般不會直接被化學物質腐蝕。需要注意的特別情況是，部分用戶在房屋裝修時，先安裝了凈水器。當濾芯殼體材質選材不當時，裝修材料中的化學物質可能會導致濾芯殼體開裂。尤其是部分濾芯，設計在凈水器機器外部，可接觸到化學物質會更容易。
表1是對廣東佛山某在建樓盤使用的裝修材料進行的統計，主要對油漆、填縫劑、油漆稀釋劑、瓷磚膠四類裝修材料進行了成分統計，可見裝修環境的化學物質成分十分復雜。
表1 某樓盤裝修材料的主要化學成分
|
裝修材料
|
主要成分
|
|
油漆
|
甲醛、甲苯、二甲苯、乙二醇醚類溶劑、丙烯酸、聚氨酯、丙烯酸聚氨酯、醇酸聚氨酯、聚酯聚氨酯、聚醚聚氨酯、環氧聚氨酯
|
|
填縫劑
|
白水泥：硅酸鹽、石膏
|
|
油漆稀釋劑
|
1、烴類溶劑：具體又分為脂肪烴（如200號溶劑汽油、煤油）和芳香烴（如苯、甲苯、二甲苯、200號煤焦溶劑等）；
2、酯類溶劑：如醋酸乙酯、醋酸丁酯、醋酸戊酯等；
3、酮類溶劑：丙酮、丁酮、環戊酮、甲基異丁酮等；
4、醇類溶劑：甲醇、乙醇、丁醇等；
5、醇醚類溶劑：乙二醇—乙醚、乙二醇—丁醚、二乙二醇—乙醚等
|
|
瓷磚膠
|
醋酸乙烯、乙烯酯共聚物、月桂酸乙烯、氯乙烯共聚物、丙烯酸
|
預防措施：①選擇合適的濾芯殼體材料。某些客戶需求，濾芯設計為透明濾殼，此時應避免使用PC材料。由于PC的分子鏈中含有酮基和酯基,容易被有機溶劑和強酸堿腐蝕,形成裂紋導致強度下降。而裝修環境中可能含有這些化學物質。應避免使用單純的PC料，必要時可以進行材料改性。②盡量將濾芯設計在凈水器內部，避免裸露在機身外部。③對于裸露在凈水器外部的濾芯，可以在設計上增加防護罩，例如設計為裝飾罩，避免濾芯與外部化學物質的直接接觸。
參考文獻：
[1]陳鍵，張桂云，黃仕鋒，曾志煒. 聚丙烯熱氧老化機理的研究[J].中國塑料,2015，29(7):63
[2]鐘元．面向制造和裝配的產品設計指南[M]. 北京：機械工業出版社,2016:123
[3]張勝玉. 塑料旋轉焊接技術[J].橡膠技術與裝備,2015，41(4):20
[4]申長雨．塑料模具計算機輔助工程[M]. 鄭州：河南科學技術出版社,1998
