分析方法應用在藥物研發的不同階段，其目標與目的各不同，不同藥物研發階段對應著不同特點的分析方法開發。基于質量源于設計的理念，實驗設計在分析方法開發中的應用越來越多，它幫助制藥分析人員更多的理解和掌握分析方法知識，從而不斷提高產品質量控制手段和策略。

分析方法開發的不同階段

候選藥物開發階段，分析方法用于支持臨床前的藥物純度與含量的評價，處方前研究的評估，以及原始早期化合物穩定性研究。這個階段分析方法以檢測為主，基本不需要有過多的設計與開發，試錯法完全可以滿足當前階段要求。根據化合物的結構特點，篩選找到合適的檢測器和色譜系統，方法有足夠的專屬性，能滿足它的目標。

臨床研究階段，在藥物完成初步篩選和安全性評估后，得到官方的批準進入臨床試驗。這個階段的分析方法需要有足夠的能力完成化合物鑒別、純度、表征、含量，以及藥物效價的評估。該階段分析方法需要有簡單的驗證或者確認，以確保方法的專屬性、可靠性、準確性和精密度。

藥物上市后研究階段，分析方法常常發生不同實驗室的技術轉移，因此方法的耐用性在該階段需要重點考察。經歷前面臨床研究的穩定性考察，分析方法得到進一步優化，其專屬性和準確性將得到進一步的確認，以用于商業化產品的放行和穩定性考察。

分析質量源于設計（AQbD，Analytical Quality of Design）

傳統分析方法開發采用的試錯法用于單因素單水平的試驗，需要不斷摸索、不斷重復試驗，最后幸運地找到一個合適的方法。這種方法開發的模式比較盲目，費時費力費成本，方法開發時不會考慮各參數的空間，耐用性差，不同實驗室轉移時常出現方法測試不能重現的現象。

現代分析方法開發是基于分析質量源于設計的理念，對方法進行系統性的研究，多因素多水平同時評估。利用方法開發工具和統計學軟件進行數據的分析與處理，最后得到一個高性能的方法。這類方法耐用性好，設計空間可靠，準確性高，收集的方法知識多，使用的生命周期長，大大節省人力和時間成本。

新藥研發重點關注藥物的質量可控性、安全性和有效性。通過質量源于設計和過程分析等工具，幫助制藥行業不斷提高藥品研發的質量。ICH Q8、Q9和Q10緊密聯系，為藥物的開發研究、質量風險管理，以及制藥質量體系提供了很好的理論和實踐指南。ICH Q11為原料藥的合成工藝開發、設計和質量提供了實施指南。

相對于原料藥工藝開發的設計，ICH目前還沒有具體的指南用于指導分析方法開發，在不久的將來，ICH Q14將為分析方法開發提供實踐指南，內容包含有分析質量源于設計的部分，分析行業人員期待該指南的正式發布。

相對于工藝的質量源于設計過程，分析方法的開發設計流程類似，如圖1。首先找到方法中分析目標概況→定義關鍵質量屬性→對方法進行初步的風險評估→方法優化和實驗設計→找到方法的可操作和設計區域→得到方法的控制策略，進一步風險評估→基于QbD的方法驗證→最后進行持續的方法監測。

圖1：分析QbD工具和生命周期

分析方法的QbD手段有三種方式：實驗設計、風險評估和過程分析。實驗設計和風險評估是實踐中較為常用的手段。

在進行方法開發實驗設計時，首先對方法進行初步的風險評估，找到影響方法的關鍵變量參數，設計關鍵因素不同水平的實驗，得到一系列的數據，使用工具軟件導入與處理這些分析數據，進行色譜數據的統計學分析，建立數學模型，最后找到分析方法重要參數的可設計空間。

分析方法開發實驗設計（DoE，Design of Experiment）

以有關物質HPLC方法為例，它的分析目標概況大致包括下面內容，如表1：

表1：有關物質HPLC方法通用分析目標概況

對上述的21個分析目標概況進行分析，用理論知識和實踐經驗找到關鍵影響因素，減少變量，簡化數學模型。

圖2：影響有關物質分析方法的因素

對圖2中影響方法開發的四個因素，進行初步的風險評估，得到實驗設計中具體的關鍵影響因素，如表2。

表2：有關物質HPLC方法的風險評估分析

通過風險評估，確認影響分析方法選擇性的關鍵影響因素：流動相的pH，有機溶劑的比例，流速和柱溫。根據風險評估確定的影響因素對方法開發進行實驗設計（DoE, Design of Experiment）。

實驗設計是應用統計學的一個分支，通過計劃、執行和分析，以及解釋一系列控制性的測試，用于評估對工藝參數的影響因素。實驗設計是一個非常有用的數據收集和統計分析工具。

用于篩選的實驗設計工具包括全因子設計, 部分因子設計,placket-burmann,混料設計和最優設計等。用于優化的實驗設計包括Central composite design, Box Benken和Doehlert等。

分析方法實驗設計時，通過不同因素不同水平實驗得到的響因值，建立因素與響因值之間的回歸模型關系。比如對單因素水平流動相pH值的篩選：不同pH值條件下，可以得到不pH條件下化合物之間的分離度，通過系列的pH值和分離度數據，建立pH值和分離度的數學回歸模型，從而找到化合物在某pH值條件下的最佳分離度，同時還可以找到滿足分離要求的pH值空間范圍。

常用的色譜優化實驗設計軟件包括，Drylab,ACD ChromManager和ChromSword。

簡單的實驗計為單因素設計。比如，篩選方法的pH值，分離度為關鍵屬性（Rs），三個水平pH2.9、3.5和4.1。只需要進行三次實驗，得到的分離數據建立單因素三水平的模型，通過模型找到最佳分離并預測pH值。

稍微復雜一點的分析方法開發，需要對兩個因素兩個水平的考察。比如梯度和溫度，各兩個水平。需要2*2，4次實驗，建立模型用于預測不同梯度和溫度條件下的分離情況，找到兩個因素的最佳范圍。

再?gòu)?fù)雜一點的方法設計，在上面兩因素兩水平的條件下，引入一個因素pH值，三個水平，這時需要2*2*3，12次實驗，建立模型預測三個因素的最佳范圍。

現代實驗設計的色譜工具軟件已經發展的非常強大， 可以建立多因素多水平的實驗?zāi)Ｐ停⒍S、三維、甚至多維的模型圖，預測復雜的成分分離，建立實驗條件的耐用性范圍。

關于有關物質分析方法實驗設計實例

選擇方法中的四個關鍵方法參數：梯度程序，柱溫，流動相pH，以及有機相組成及比例，每個參數選擇不同個水平，具體的流程如下圖3：

圖3：方法開發實驗流程

分析的化合物包括扁桃酸、鄰苯二甲酸、間羥基苯乙酸、異香蘭素、對乙酰氨基酚、對羥基苯乙酸、苯甲醇、香蘭素酸、4-羥基-3-甲氧基苯甲醇及其它未知成分。

實驗條件為梯度程序兩個水平：30min和90min，色譜柱溫度水平：30攝氏度和60攝氏度，流動相水相離子濃度100mM三個pH水平：2.4、3.0和3.6。流動相有機相組成三個水平：純乙腈，純甲醇，乙腈：甲醇（50：50）。

梯度程序和溫度兩個水平，pH值和有機相比例各三個水平，共36次實驗，得到36組色譜數據，四因素設計如圖4。

圖4：分析方法開發：四因素優化實驗設計

得到36組數據后，使用工具軟件對數據中的色譜峰分析、識別與標記。匹配完成，所有產生的色譜數據將自動導入工具軟件中，得到分離二維圖（圖5）。每個圖對應固定的pH值和有機相，以及梯度和柱溫兩因素模型圖。在各圖中可以找到分離度大于1.5的各因素的空間和范圍。

圖5：梯度與溫度的二維分離回歸模型圖

不同梯度、溫度、pH和有機相比例的模擬結果如下表3：

表3：不同有機相和pH對應的分離度

可以看到，不同pH值，pH3.0分離度最高，pH3.0次之，pH3.6最低；不同有機相，甲醇分離度最高，混合溶劑次之，乙腈最低。

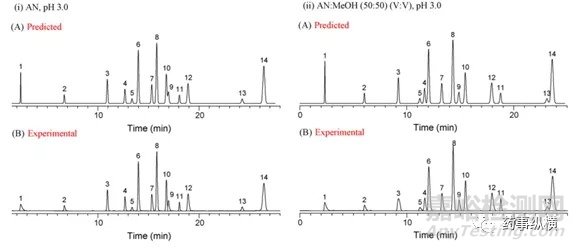

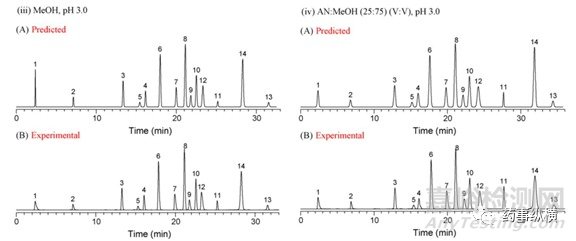

在pH3.0的條件繼續優化溫度和梯度程序，找到最優的梯度和溫度，軟件模擬和真實實驗色譜分離如下圖6，結果非常接近：

圖6：優化溫度和梯度條件下的預測和真實色譜圖

通過上面的多因素與多水平的優化，能找到多對關鍵色譜分離對，說明在分析方法開發時，尤其是復雜的有關物質分離，固定一對分離對是很難實現的。通過軟件建立分離模型，可以找到多對分離對的設計空間，如圖7。

圖7：移動的關鍵色譜分離對

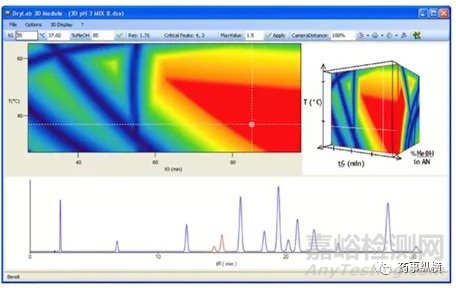

在工具軟件中，可以通過多因素多水平的實驗，建立三維的模型。上例中在pH3.0條件的三維模型圖，如梯度、溫度和有機相比例，能夠找到溫度、梯度和有機相比例三個因素的色譜分離耐用性范圍，如圖8。

圖8：三因素三維模型圖

通過建立三維模型圖，對實驗中實際產生的各峰保留時間與模型中預測的保留時間進行對比，如表4，兩者的相關性良好：

表4：在pH3.0,有機相ACN:MeOH(25:75)，柱溫42攝氏度，梯度120min，條件下各峰保留時間和模型預測的保留時間

運用軟件工具，對梯度和流速進一步的優化，最終得到20min內實現14個組分優良分離的條件，如圖9。

圖9：保留時間的最終優化

該實例充分運用分析方法QbD理念，通過實驗設計，大幅減少實驗的次數，僅用了36次實驗，通過多因素多水平建立的分離模型，提高色譜分析工作效率，得到的分析方法具有良好的耐用性范圍，最佳分離度，以及適當?shù)谋Ａ魰r(shí)間。

結束語

FDA相關專家認為，通過分析質量源于設計，可以幫助制藥專業分析人員更多地了解和理解產品工藝參數，收集影響產品風險的知識，確認產品的工藝和質量風險，最終幫助制藥人員用于產品工藝和質量持續性改進和生命周期的管理。

參考文獻：

1.Analytical Quality by Design Approach to Test Method Development and Validationin Drug Substance Manufacturing. N.V.V.S.S.Raman, et al. Journal of Chemistry,2015.

2.USP: ICH guideline Q14 Analytical Procedure Development, Amanda Guirldelli, 2018

3.QbD Considerations for Analytical Methods – FDA Perspective, IFPAC AnnualMeeting, Baltimore, Sharmista Chatterjee, January 25, 2013.

4.Aspects of the “Design Space” in high pressure liquid chromatography method development.I.Molnar,2010. Journal of Chromatograph A.
