防除顫應用部分這一分類應對完整的一個應用部分適用。

注：

這條要求不適用于同一個應用部分的各單獨功能，但是操作者從這些部分受到電擊的可能性宜在風險管理過程中被考慮；

在對防除顫應用部分爬電距離和電氣間距的要求見通用標準關于防除顫應用部分的爬電距離和電氣間隙數值要求。

用于將防除顫應用部分的患者連接與ME設備其他部分隔離的布置應設計成：

1、在對于防除顫應用部分連接的患者進行心臟除顫放電器件，能使圖2-7和圖2-8中Y1和Y2兩點間測得的峰值電壓超過1V的危險電能不得出現在：

1）外殼，包括與ME設備連接時，患者導聯上的連接器和電纜，注：當防除顫應用部分的連接導聯與ME設備斷開時，該連接導聯和它的連接器不適用本條要求；

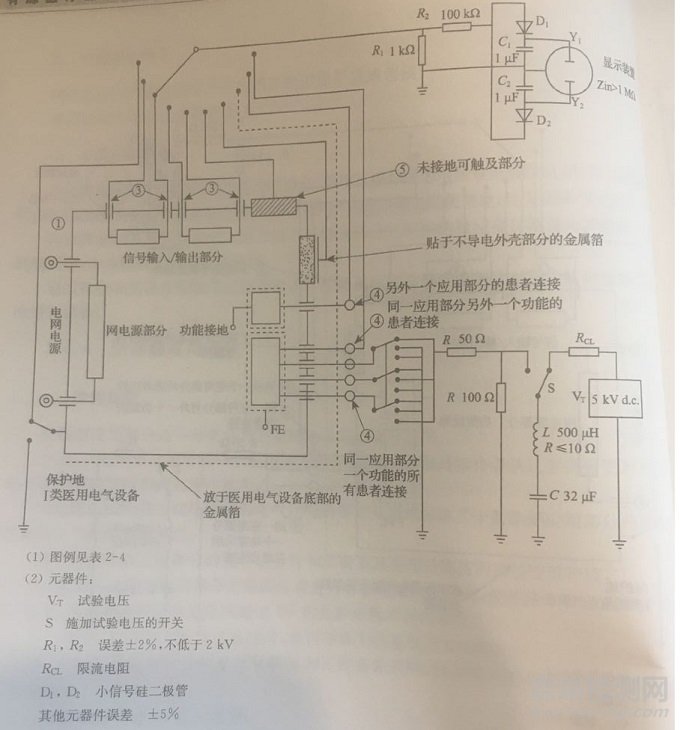

圖2.8 試驗電壓施加于防除顫運用部分的單個患者連接

2）任何信號輸入/輸出部分；

3）試驗用金屬箔，ME設備置于其上，其面積至少等于ME設備底部的面積；

4）任何其他應用部分的患者連接（無論是否被分類為防除顫應用部分）；

5）任何未使用的或斷開的被測應用部分連接，或同一應用部分的任何功能。注：完全藏在身上的ME設備（例如動態心電記錄監護儀）免除本要求。

2、施加除顫電壓后，再經過隨機文件中規定的任何必要的恢復時間，ME設備應符合通用標準的相關要求并應繼續提供基本安全和基本性能。

對每個防除顫應用部分輪流用以下試驗來檢驗是否符合要求：

1）共模試驗：

ME設備連接至如圖2-7所示的試驗電路。試驗電壓施加在所有連接在一起的防除顫運用部分的患者連接，已保護接地或功能接地的患者連接除外。如果一個應用部分有多個功能，試驗電壓每次施加在一個功能的所有患者連接上，其他功能被斷開。

2）差模試驗：

ME設備接至如圖2-8所示的試驗電路。試驗電壓輪流施加防除顫運用部分的每個患者連接，該運用部分的所有其他患者連接接地。注：當應用部分只有一個患者連接時，不采用差模試驗。

在上述試驗期間：

1）除永久性安裝的ME設備外，在連接保護接地導線和斷開保護接地導線兩種情況下分別對ME設備進行測試（也就是兩個獨立的試驗）；

2）應用部分的絕緣表面金屬箔覆蓋，或如果適合，浸在0.9%的鹽溶液中；

3）斷開任何與功能接地端子的外部鏈接；

4）未保護接地的上述除顫防護1中規定的部分輪流接至顯示裝置；

5）ME設備連接到供電網且按使用說明書操作。

在開關S動作后，測量Y1和Y2兩點之間的峰值電壓。改變VT極性，重復進行每項試驗，經過隨機文件規定的任何恢復時間后，確定ME設備能繼續提供基本安全和基本性能。

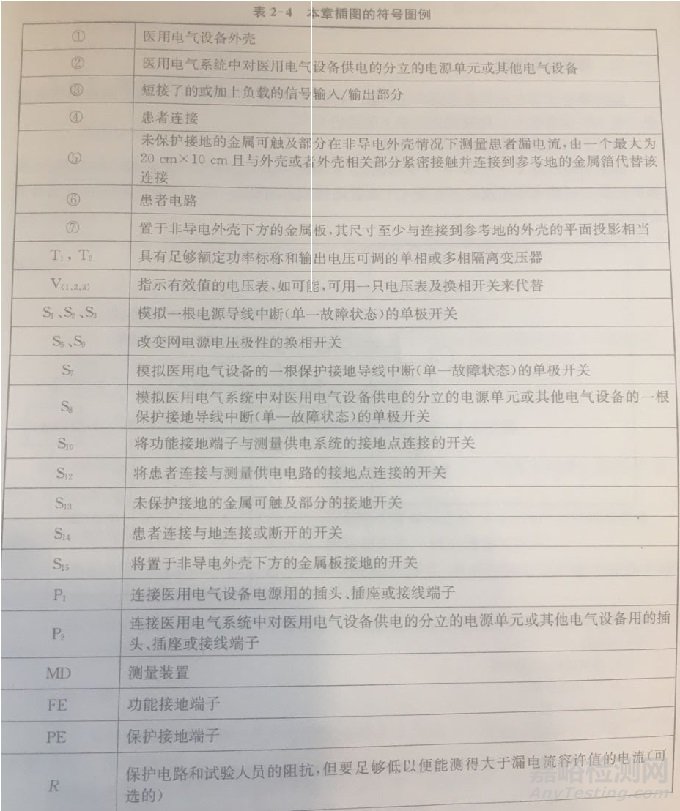

為了便于使用和理解本章插圖，先把圖例集中列于表2-4.

二能量減少試驗

防除顫部分或其患者應具備一種措施，使釋放到100Ω負載上的除顫器能量至少是ME設備斷開后釋放到該負載上能量的90%。

通過下列試驗來檢驗是否符合要求：

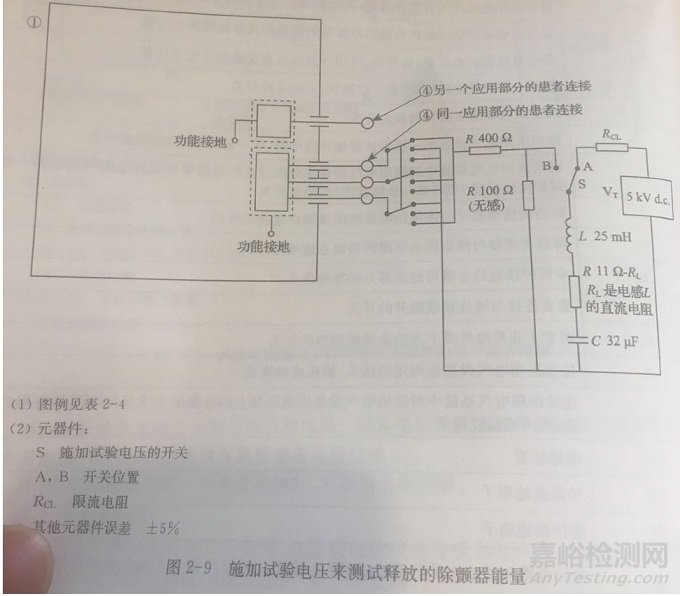

試驗電路如圖2-9所示，對于這項測試，采用使用說明書中推薦的附件，如電纜、電極和換能其。試驗電壓輪流施加在每一個患者連接或應用部分，該應用部分的所有其他患者連接接地。

程序如下：

1、連接運用部分或患者連接到試驗電路；

2、開關S撥到位置A對電容C充電至直流5kV；

3、開關S撥到位置B使電容C放電，并測量釋放到100Ω負載的能量E1；

4 、從試驗電路中移走北側ME設備，重復上述步驟2和3，測量釋放到100Ω負載上的能量E2；

5 、驗證能量E至少為E2的90%；

6、 改變VT極性，重復試驗。
