航空發動機葉片是發動機的主要零部件之一，其可靠性關系到發動機的性能。由于發動機葉片往往在高速、高壓氣流等惡劣條件下工作，在復雜交變載荷的作用下，葉片斷裂故障不可避免。振動疲勞斷裂在葉片故障中占有較大比例，是影響發動機工作可靠性的主要因素之一。葉片的振動特性決定了葉片工作的安全性、可靠性及使用壽命。

     已有眾多專家學者基于航空發動機葉片及材料振動疲勞試驗方法，對葉片振動疲勞性能的準確預測和提升進行了研究。楊文鑫等在應用軟件分析的基礎上，通過在振動試驗系統上對葉片進行高應力振動試驗，對振動特性進行了研究，得到了應力與振幅、頻率之間的關系。朱大巍等將葉片和夾具組合起來進行力學簡化，采用梁模型模擬了葉片及夾具的安裝，獲得夾具的振動放大特性，并在此基礎上進行參數分析，討論了各參數對夾具振動放大能力的影響。都亞仙等對TiAl低壓渦輪葉片振動疲勞考核后的斷裂情況進行分析，為TiAl葉片的設計改進及裝機應用提供參考。已有學者對葉片振動特性及基于航空發動機葉片和材料振動疲勞試驗方法進行了一定的研究。研究人員通過獲取一種轉子葉片振動特性和疲勞性能數據，采用有限元仿真與試驗相結合的方式，對該型轉子葉片進行了振動特性分析和疲勞試驗，結果可為該型轉子葉片的研制提供疲勞性能數據支撐。

1、試驗方法

     通過理論分析和試驗相結合的方法獲得葉片振動應力最大值所在位置。首先針對試驗件建立有限元模型，采用模態分析方法獲得試驗?zāi)B(tài)下的應力分布。采用全場掃描式激光測振儀測量葉片1階振型及前3階固有頻率；采用電動振動臺對單元考核件施加正弦周期激勵，通過幅頻特性曲線獲取葉片固有頻率，用半功率帶寬法計算模態阻尼比；以振動頻率、振動幅值為自變量，通過線性擬合，確定兩者乘積與考核部位應力的函數關系；采用電阻應變片測量應變，用激光位移傳感器測量振幅，對試驗結果進行標定，通過控制振幅間接控制考核部位的振動應力。

2、試驗過程

2.1 有限元分析

     分析軟件為ANSYS通用有限元程序，采用6面體8節點單元建模，單元數目為12842個，邊界條件為約束試樣夾持端表面節點全部自由度，對葉片試樣進行模態分析，獲得的葉片一彎振型及應力分布如圖1所示。由圖1可知：試樣一彎振型下最大應力點位于葉背側，試樣展向的2/3處，弦線方向的1/2處。計算同時獲得試樣1階固有頻率約為338Hz，2階固有頻率為716Hz，3階固有頻率為824Hz。

2.2 試驗裝夾

     葉片裝夾如圖2所示。夾具外框為口子型，后面配有兩個加強塊，通過6個螺栓與振動臺連接，保證裝夾剛性。由于葉片振動頻率較高，用3排螺釘孔壓緊葉片，葉片榫頭底面配合加工墊片，起到定位的作用，保證每件葉片裝夾試驗狀態相同。從而保證葉片剛性連接在振動臺上，并避免葉片裝夾時產生應力集中。

2.3 疲勞測試

     采用電磁振動臺對葉片進行正弦掃頻預試驗，依據幅頻特性曲線確定1階共振頻率；以激光位移傳感器監控振幅作為控制參數，采用閉環控制方法進行振動疲勞試驗。

2.3.1 試驗系統

     在室溫條件下，采用閉環控制方式，實時測量葉片振幅并反饋給振動控制儀，由控制儀根據反饋信號自動調整振動臺控制信號的輸出，確保葉片始終在共振狀態下和規定振幅下進行振動疲勞試驗。

2.3.2 標定試驗

      根據有限元分析結果，在最大應力點位置及附近區域安裝一組應變片，應變片尺寸滿足HB 5277—84《發動機葉片及材料振動疲勞試驗方法》中的規定，應變片共12片。應變片安裝時，以最大應力點為基準呈十字形分布，沿著葉片展向安裝8片，第3片安裝在理論最大應力處，弦向安裝4片，安裝位置與最大應力點平行，左右各2片。試驗過程中，將葉片夾持端水平放置，并固定在振動臺的垂直臺面上。應變片安裝模擬圖如圖3所示。

     采用掃頻模式開展試驗，加速度為4.9m/s2，掃頻為330~370Hz。通過幅頻特性曲線確定葉片1階固有頻率，對比1階共振頻率下各應變片測量數據，找出最大應變幅值的應變片，該應變片所在位置即為葉片考核部位。

     采用電動振動臺激勵試樣，頻率為葉片1階固有頻率，逐級提高激振加速度，記錄考核部位在4個應力水平下對應的葉尖振幅及應變幅值，表1為標定試驗數據，編號為4號的應變片測量的應變幅值最大，與理論分析結果一致。

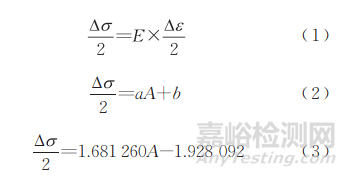

      根據表1中4號應變片（考核部位）數據，并結合式（1）獲得振動應力幅值與監控點振幅數據，根據式（2）線性擬合應變幅值與監控點振幅，兩者間的關系如式（3）所示。

     式中：Δσ/2為振動應力幅值，單位為MPa；A為振幅，單位為mm；E為彈性模量；a、b為常數；Δε為振動應變幅值。

     線性相關系數R2=0.9999，表明兩者具有較好的線性度。

3、 試驗結果

3.1 振動特性結果

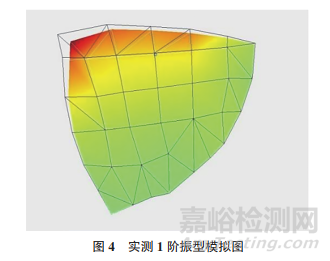

     通過使用振動臺輸出激勵的方法測量了葉片常溫下的3階頻率，并采用半功率帶寬法計算了對應的阻尼比，結果如表2所示。采用非接觸式激光測振儀進行試驗，用單點激勵、多點響應的方式，得到葉片1階實測振型（見圖4）。

     由以上結果可知，葉片的理論和實測固有頻率相近，振型一致。1階固有頻率理論和實測固有頻率偏差不超過1.57%，2階固有頻率理論和實測固有頻率偏差不超過0.71%，3階固有頻率理論和實測固有頻率偏差不超過-1.18%。

3.2 疲勞強度測試結果

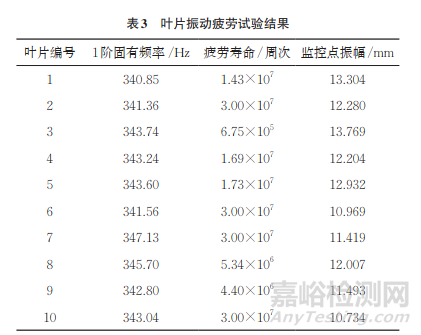

     根據應變-振幅兩者擬合公式計算試驗應力水平下監控點的振幅。采用閉環控制方式，實時測量葉片振幅并反饋給振動控制儀，由控制儀根據反饋信號，自動調整對振動臺控制信號的輸出，確保葉片始終在共振狀態下和規定振幅下進行測試。當葉片振動頻率下降超過1%時，終止試驗，記錄試驗數據。采用應力升降法對10件葉片進行振動疲勞試驗，試驗結果如表3所示。

4、 結論

     （1）葉片的理論和實測固有頻率相近，振型一致。1階固有頻率理論和實測值偏差不超過1.57%，2階固有頻率理論和實測值偏差不超過0.71%，3階固有頻率理論和實測值偏差不超過-1.18%。

    （2）根據模態分析結果在葉片應力極值位置及附近區域安裝應變片，以應變數值最大的應變片進行線性度標定，線性相關系數達到0.9999，試驗中采用控制振幅的方法能夠間接、有效地控制考核部位的應力水平。

    （3）在正弦駐留試驗?zāi)Ｊ较?，保證控制通道的激光位移傳感器監控位置一致，采用應力升降法對10件葉片進行了振動疲勞試驗，獲取了該型葉片的疲勞性能。

作者：吳瓊 1，鄧瑛 1，鄧武警 1，2，3，何斌策1

單位：1. 中國航空制造技術研究院；

2.塑性成形技術航空科技重點實驗室；

3. 數字化塑性成形技術與裝備北京市重點實驗室

來源：《理化檢驗-物理分冊》2024年第10期
