本文重點介紹一種基于干空氣自動補償增壓的防凝露解決方案，并通過現場試驗數據驗證了該方案的可行性。

環境應力篩選中濕度的控制

1.溫度箱內氣體絕對濕度的影響因素

影響箱內氣體露點的根本因素是箱內氣體的相對濕度和氣體的氣壓。但箱內氣體的絕對濕度為零或很低時，箱內氣體在溫度下限以上將不會出現凝露現象。而箱內絕對濕度與箱內氣體的初始含水量、干空氣的補充速度、箱內外的氣體交換速度等因素都有關系。下面具體分析箱內氣體絕對濕度的幾個影響因素：

干空氣的置換速度

設：進入溫度箱內的干燥空氣可以瞬時間與箱內原有氣體均勻混合，f1為任意時刻絕對含濕量（g/kg），f0為初始絕對含濕量（g/kg），v為箱體體積，Q為干燥空氣的進氣量（m3/s），t為時間。則：箱內氣體含濕量f1的變化量滿足以下的微分方程：

解方程（1）可得：

考慮箱內干燥空氣與原有氣體混合需要一定的時間以及其它因素，可以將式（2）修正為：

式中：

t-修正系數，它與干空氣的流量、箱體大小及結構、箱體的密封性能因素有關。

可見，一定體積的溫度箱，通過干燥空氣置換的方法來降低箱內氣體含濕量時，箱內氣體的含濕量是按指數規律變化的，箱內氣體含濕量越低，含濕量降低的速率越慢；要盡快降低箱內氣體的絕對濕度，應加大干空氣的進氣量Q。

箱內氣溫的變化

箱內氣溫的變化在箱內產生兩方面的影響：改變箱內氣壓、改變箱內氣體的相對濕度。這兩方面的影響最終都將影響箱內外水蒸氣的交換。

設：加速箱體是密封的，P0為箱內初始?xì)鈮海ㄔO(shè)為大氣壓）,箱內容積氣體的初始質量為m0 ，T0初始溫度，則一定容積V0內的氣體，氣壓P與氣體質量m、溫度T的關系為：

由式（4）得：

要防止箱外水蒸氣進入箱內，則箱內氣壓變化△P1=P-P0≥0。

當箱內氣體降溫，即時△T＜0，△m＞0。因此，必須向箱內補充至少△m質量的同溫度的干空氣，才能使箱內的氣壓大于外界大氣壓P0。

由以上分析可知：當箱內氣溫降低時，要防止箱外水蒸氣進入箱內，必須往箱內充入足量的干空氣，充入的干空氣量滿足：△m＞(m/T). ∣△T∣。

箱內氣體流速的變化

箱內氣體流速的變化影響箱內氣壓分布的不均勻，它可以使箱內局部區域產生相對于箱外大氣壓的負壓區，使箱外水蒸氣加速進入箱內。

忽略箱內氣體密度的變化，則箱內氣體流速v與氣壓P的關系為：

于是，氣體流動引起的氣壓變化△P2為：

可見，在箱內氣體流速較快的地方，氣壓較低，容易在該區域出現氣壓小于大氣壓的負壓區。因此，箱內中心區域的靜氣壓P應滿足P＞P0+∣△P2∣，這樣才能保證箱內氣體不會出現低于外界大氣壓的負壓區，從而防止外界空氣經縫隙進水蒸氣入箱體內。

2.溫度箱內氣體濕度控制的實驗及其結論

假設篩選的上下限溫度為(-10∽+50)℃，要保證溫度箱內不出現凝露，必須保證2個條件：

①試驗初期狀態的試驗箱內空氣露點溫度高于-10℃，絕對含水量為1.59g/kg，即在常溫條件下達到溫度25℃，相對濕度8%。

保證試驗初期狀態的試驗箱內空氣露點溫度高于-10℃，一般采用向試驗箱內注入干燥空氣，干燥空氣機處理后的空氣干燥度一般可以達到25℃，相對濕度1%，絕對含水量0.19 g/kg，露點溫度可以達到-35℃，根據式（2）或式（3）估算補充干空氣所需的時間。

②在試驗期間保證箱內的空氣和外面的空氣沒有交換，避免試驗箱外含水量高的濕空氣進入箱內，從而保證箱內氣體的絕對含水量控制在一定限制以下。

為滿足條件②，需要保證試驗箱內的氣壓永遠高于環境大氣壓，影響氣壓變化的主要因素有溫度變化、溫度箱內的風速，以及外界干燥空氣的補充速度。通過干空氣的補充來調節箱內氣體，可以利用式（5）和式（7）來進行估算一定溫變速率和氣體流速條件下，補充干空氣的流量大小。

為了驗證本文理論分析的有效性和可行性，我們?cè)?立方米的常規快速溫度變化箱和進行密封處理的低氣壓箱中進行了以下實驗：

1）注入干空氣置換實驗及其效果

干燥空氣機處理后的空氣干燥度為25℃，相對濕度0.01%，以160L/min的速率向1立方米快速溫度濕度變化濕熱試驗箱箱內注入處理后的干燥空氣置換試驗箱內的濕空氣，2h后也只能達到30℃，15%RH（見圖2，露點溫度為0℃），理論上30min內可以達到25℃，相對濕度0.1%。

造成干燥空氣置換不充分有兩個原因，一是干燥空氣進入箱體后沒有得到充分混合就排出，因?yàn)檫@是一個漸次混合-排出的循環過程，導致延遲了干燥時間；二是箱體的密封不好，干燥空氣的流量小不足以使得有間隙的地方都能向外排出，有的間隙地方還會向箱內流動，而要大流量的干燥空氣是比較困難，所以第二種原因是影響的主要因素，要解決這個問題先分析下箱體的結構，箱體存在這較多不密封的因素：

防止氣壓升高的壓力平衡孔、加濕水系統的管路、預留進行檢測的引線孔、軸流風機的軸處的密封、制冷蒸發器的管路處的密封、門的密封等，排除上述因素影響后，以低氣壓箱結構按照上述條件1h后達到常溫27℃，相對濕度0%（見圖3），說明箱體的密封的好壞直接影響到初始狀態的干空氣處理效果。

圖2 達到30℃，15%RH

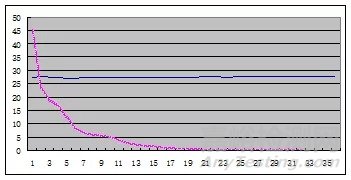

圖3 達到27℃，0%RH

2）增加箱內氣壓法防止箱外水蒸氣進入箱內的實驗驗證

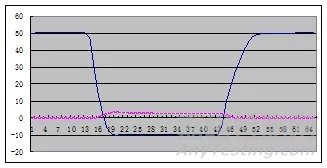

在試驗前干燥空氣置換掉試驗箱內的濕空氣，還需要保證試驗箱外的濕空氣不再進入到試驗箱內，這樣，可以確保試驗箱內的露點溫度足夠高而不至于產生凝露現象，這需要試驗箱內存在氣流交換的間隙地方氣壓永遠高于環境大氣壓，一組循環過程中沒有注入和注入干空氣提升箱內的壓力的對比圖見圖4、圖5。

圖4 10℃，15%露點溫度僅能達到-5℃

圖5 -10℃，3.4%，露點溫度為-40℃，絕對含水.054g/kg

環境應力篩選中濕度控制的工程設計

經過長期的試驗分析與研究，要防止環境應力篩選試驗中凝露問題需要在幾個方面進行改進設計：

 1.試驗箱門的密封結構設計

按照低氣壓箱的結構模式進行密封和強度的設計，強度可以降低，同時，門處只是考慮到了負壓時門的密封性好，正壓時門的密封性很差。所以，需要對其門的密封進行結構設計，減少注入的干燥空氣的流失，預防箱內壓力難以保持正壓造成內外空氣的交換。

2.濕度控制設計

考慮到在升溫的時候需要減壓保持箱內的壓力不至于過高，還需要有排氣的位置，避免壓力過高損壞產品，在降溫的時候需要增壓保持箱內的壓力不至于過低，這就需要補充干燥空氣，避免壓力過低將箱外的濕空氣吸進箱內導致濕度升高。經驗值認為試驗箱內壓力高于試驗箱外壓力2kPa對裝備產品沒有影響。因此，試驗箱箱體設計有可以控制的防止壓力升高/降低的壓力平衡裝置2個，一個用于高溫降到低溫過程時補充干燥氣體，一個用于低溫升到高溫時排放膨脹氣體。

在壓力平衡裝置箱體端處增加壓力傳感器，在控制面板上擴展壓力測試界面，并設定容差范圍，超出容差時給電磁閥通斷信號，進行排氣/充氣，保障壓力一直高于環境大氣條件壓力2kPa。

在試驗箱內加裝配置溫度濕度一體化傳感器，在控制面板上擴展?jié)穸葴y(cè)試界面，在進行試驗前的干燥空氣預處理時，可以觀察到試驗箱內的濕度情況能夠達到常溫狀態下，濕度為0，延遲30min后有聲響提示，工作人員只有觀察干燥處理達到時才開始進行試驗，并且，在試驗過程中可以實時監測到試驗箱內的溫度濕度情況，確保試驗箱內的空氣干燥。

3.增加一臺空壓機和空氣干燥處理機

處理的能力可以達到100L/min，絕對含水量為近似為0，在預處理時通過電磁閥控制置換試驗箱內的濕空氣，在試驗過程中箱內壓力達不到時補充干燥空氣提高箱內壓力，均在控制器中編程控制，具有干燥空氣注入濕度達到0并延時1h后，提示可以進行正式試驗，試驗過程中通過壓力檢測信號控制電磁閥的開關，達到保證箱內正壓的功能。
