近期大家可能注意到FMEA即將修訂的新版就要來了，而且是AIAG和VDA合并發布，汽車行業變化就是這么快。讓我們一起來看看新版FMEA到底有哪些變化？

AIAG全稱Automotive Industry Action Group，即美國汽車工業行動小組。該組織成立于1982年，由美國三大汽車公司通用、福特和克萊斯勒共同創建，是全球公認的著名的非盈利組織。它為汽車整車制造商和零部件供應商提供了一個唯一的平臺以共同處理和解決影響全球汽車供應鏈的問題。



VDA全稱Verband der Automobilindustrie，德國汽車工業協會，是由德國主要汽車制造商及其合作伙伴、供應商和部分拖拉機制造商組成一個協會性組織。該會在國內和國際上努力提高和維護整個德國汽車工業在汽車及相關領域的種種利益，例如維護德國汽車工業在經濟、運輸、環保政策、技術法規、標準和質量保證方面的利益。



首先聲明該消息來源于2017年9月19號AIAG研討會，此次研討會是基于AIAG標準來闡述變化，而非VDA。此內容僅針對本次研討會解釋，僅供參考，FMEA具體實施以未來FMEA正式發布版本后為據！

此次修訂目的為了將AIAG，VDA以及SAE J1739三個標準統一，共有18家公司，9家AIAG成員和9家VDA成員來自主機廠及汽車零部件公司參與此次標準修訂。

標準計劃發布時間：2017年10月份發布初稿，2018年第二季度發布正式版本，2018年9月14號，在IATF16949完成過渡之后正式生效





下面深度解析FMEA五大變化



變化一：FMEA“六步法“

此次標準最大的變化及亮點：AIAG標準將向VDA靠攏。

在FMEA方法上：

AIAG將會采用VDA的“Step analysis”來代替原來的“Fill in Blank”方法



在VDA原來的“五步法”基礎上，增加了一步“Scope Definition”，即定義范圍。



FMEA“六步法”介紹

第一步：定義范圍

      1.   定義FMEA分析的范圍：包含什么，不包含什么

      2.   定義FMEA計劃，包括關鍵節點以及責任人等

      3.   定義分析的邊界

該信息應體現在FMEA表頭。

此步驟可以使用5T分析法，邊界圖，以及過程邊界分析法



第二步：結構分析

將系統拆分至子系統、產品以及零部件，并使用可視化的方法來表達系統、子系統以及零部件關系

此步驟可以使用框圖、結構樹等分析方法



第三步：功能分析

在第二步結構樹的基礎上對每一層級賦予功能，

此步驟可使用P圖、功能樹、功能矩陣等工具



第四步：失效分析

在第三步功能分析的基礎上，對各個層級的功能分別定義失效

此步驟可以使用FMEA表格、失效網等工具



第五步：風險評估

該步定義預防措施、探測措施，并對嚴重度、頻度以及探測度進行打分。

打分標準仍然是1-10分制，10代表最高風險值，但打分標準略有調整，在下文中詳述。

取消RPN，采用AP（行動優先級），在下文中詳述。

第六步：優化

定義進一步的優化措施，即“建議措施”，并定義責任人及日期，并跟蹤關閉狀態





變化二：打分標準變化



嚴重度

DFMEA嚴重度

考慮到 ISO 26262 對Function Safety的要求， 10和9分打分標準有調整，取消原來10-安全或法規相關且無預警， 9 -安全或法律法規相關且有預警，改為：10-安全相關， 9-法律法規相關。



 PFMEA嚴重度

10和9分有調整，改為10-安全相關， 9-法律法規相關。

嚴重度標準根據零部件廠，主機廠，最終用戶基于影響分別來定義標準，而不是一撮而就，不再使用同一個標準，具體打分標準需要等待正式標準發布。



頻度

DFMEA頻度

增加打分時對預防控制的考慮，如即使是新設計，但流程上有預防或者分析方法上有預防，則頻度值也可以較低。

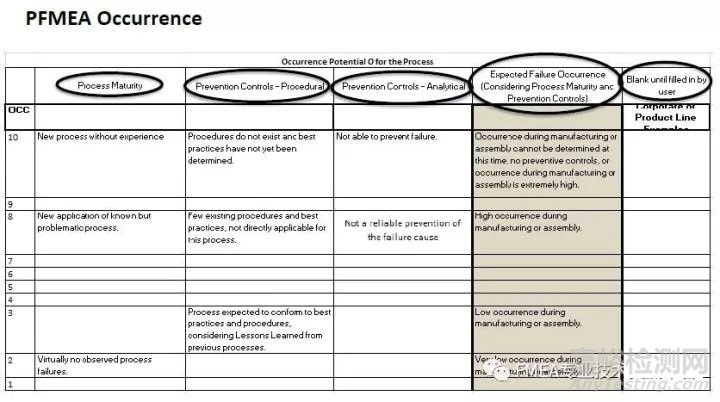

PFMEA頻度

增加打分時對預防控制的考慮，如即使是新過程，但流程上有預防或者分析方法上有預防，則頻度值也可以較低。



探測度

DFMEA探測度

綜合考慮探測能力和探測時間節點來定義探測度值。



PFMEA探測度

綜合考慮探測方法和探測能力來定義探測度值。





變化三：RPN將取消，改為AP（行動優先級）



不再使用RPN，放棄了目前很多企業在使用的風險矩陣，而采用嚴重度、頻度和探測度的組合方法來定義優先順序，分為三個等級：H、M和L，如下，具體定義方法需等待正式版本發布。





變化四：FMEA表格變化



根據FMEA“六步法”，FMEA表格將按照第二步到第六步的順序，分別調整為“結構分析”、“功能分析”、“失效分析”、“風險評估”和“優化”



DFMEA表格變化

1．DFMEA 將原來的“Item”改為“結構分析”

2．將原來“Function”改為“功能分析”

3．根據失效鏈順序，調整FMEA表格順序，失效后果-失效模式-失效原因

4．將“RPN”改為“AP”

5．將“建議措施”分為“預防措施”和“控制措施”，并增加“措施狀態”列





PFMEA表格變化

1．PFMEA將原來的“Process Step”改為“結構分析”

2．將原來“Function”改為“功能分析”



3．根據失效鏈順序，調整FMEA表格順序，失效后果-失效模式-失效原因

4．將“RPN”改為“AP”

5．將“建議措施”分為“預防措施”和“控制措施”，并增加“措施狀態”列





變化五：FMEA工具使用



常規的FMEA軟件工具如下

-   Excel

-   Plex

-   Plato

-   AIAG CTFD

-   Powerway

-   QSys

-   Pro FMEA

-   Aqua

-   QFMEA

-   Reliasoft（xFMEA）

-   IQS

-   APICS

-   APIS

標準并不指定FMEA工具，Excel 的FMEA依然有效
