1、AAS（原子吸收光譜）：

基于氣態(tài)的基態(tài)原子外層電子對(duì)紫外光和可見(jiàn)光的吸收為基礎(chǔ)的分析方法。

當(dāng)元素的特征輻射通過(guò)該元素的氣態(tài)基態(tài)原子區(qū)時(shí)，部分光被蒸氣中基態(tài)原子共振吸收而減弱，通過(guò)單色器和檢測(cè)器測(cè)得特征譜線(xiàn)被減弱的程度，即吸光度，根據(jù)吸光度與被測(cè)元素的濃度成線(xiàn)性關(guān)系，從而進(jìn)行元素的定量分析。

2、AES（原子發(fā)射光譜）：

是利用物質(zhì)在熱激發(fā)或電激發(fā)下，每種元素的原子發(fā)射特征光譜來(lái)判斷物質(zhì)的組成并進(jìn)行元素的定性與定量分析。

在正常狀態(tài)下，原子處于基態(tài)，原子在受到熱（火焰）或電（電火花）激發(fā)時(shí)，由基態(tài)躍遷到激發(fā)態(tài)，返回到基態(tài)時(shí)，發(fā)射出特征譜線(xiàn)。

3、AFS（原子熒光光譜）：

介于原子發(fā)射(AES)和原子吸收(AAS)之間的光譜分析技術(shù)，其原理類(lèi)似于原子發(fā)射光譜技術(shù)。通過(guò)測(cè)量待測(cè)元素的原子蒸氣在特定頻率輻射能激發(fā)下所產(chǎn)生的熒光發(fā)射強(qiáng)度，以此來(lái)測(cè)定待測(cè)元素含量的方法。

AAS：

1. 靈敏度高，火焰原子法，ppm級(jí)，有時(shí)可達(dá)ppb級(jí)；石墨爐可達(dá)10-9~10-14(ppt級(jí)或更低)。

2. 準(zhǔn)確度高，分析速度快：測(cè)定微、痕量元素的相對(duì)誤差可達(dá)0.1％～0.5％，分析一個(gè)元素只需數(shù)十秒至數(shù)分鐘。

3. 選擇性好，方法簡(jiǎn)便：由光源發(fā)出特征性入射光很簡(jiǎn)單，且基態(tài)原子是窄頻吸收，元素之間的干擾較小，可以測(cè)定大部分金屬元素。

局限性：多元素同時(shí)測(cè)定有困難；難熔元素（如W)、非金屬元素測(cè)定困難、對(duì)復(fù)雜樣品分析干擾也較嚴(yán)重；石墨爐原子吸收分析的重現(xiàn)性較差。

AES：

1. 多元素檢測(cè)，分析速度快。

2. 檢出限低，10～0.1mg×g-1（一般光源）；ng×g-1(ICP—電感耦合等離子體光源）。

3. 準(zhǔn)確度較高，5%～10% （一般光源）；<1% (ICP) 。

4. 試樣消耗少（毫克級(jí)），適用于微量樣品和痕量無(wú)機(jī)物組分分析，廣泛用于金屬、礦石、合金、和各種材料的分析檢驗(yàn)。

局限性：非金屬元素不能檢測(cè)或靈敏度低。

AFS：

1. 靈敏度高，檢出限較低。采用高強(qiáng)度光源可進(jìn)一步降低檢出限，有20種元素優(yōu)于AAS。

2. 譜線(xiàn)簡(jiǎn)單，干擾較少，可以做成非色散AFS。

3. 校正曲線(xiàn)范圍寬（3～5個(gè)數(shù)量級(jí)）。

4. 易制成多道儀器（產(chǎn)生的熒光各個(gè)方向發(fā)射）——多元素同時(shí)測(cè)定。

局限性：熒光淬滅效應(yīng)、復(fù)雜基體效應(yīng)等可使測(cè)定靈敏度降低；散色光干擾；可測(cè)量的元素不多，應(yīng)用不廣泛（主要因?yàn)锳ES和AAS的廣泛應(yīng)用，與它們相比，AFS沒(méi)有明顯的優(yōu)勢(shì)）。

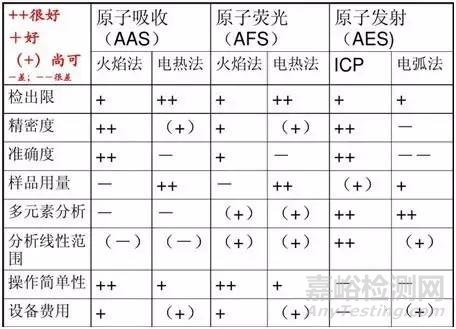

相似之處：

從原理看，相應(yīng)能級(jí)間躍遷所涉及的頻率相同。

三者都涉及原子化過(guò)程，其蒸發(fā)、原子化過(guò)程相似。

不同之處：

AAS是基于“基態(tài)原子”選擇性吸收光輻射能（hv），并使該光輻射強(qiáng)度降低而產(chǎn)生的光譜。

AES是基態(tài)原子受到熱、電或光能的作用，原子從基態(tài)躍遷至激發(fā)態(tài)，然后再返回到基態(tài)時(shí)所產(chǎn)生的光譜（共振發(fā)射線(xiàn)和非共振發(fā)射線(xiàn)）。

AFS是一種輻射的去活化過(guò)程，當(dāng)特定的基態(tài)原子(一般為蒸氣狀態(tài))吸收合適的特定頻率的輻射，其中部分受激發(fā)態(tài)原子在去激發(fā)過(guò)程中以光輻射的形式發(fā)射出特征波長(zhǎng)的熒光。
