套刻誤差是光刻工藝中最重要的概念之一，什么是套刻誤差呢？

在芯片制造工藝中，圖案是先存在于掩模版(Mask，也叫光罩)之上，之后經過曝光顯影轉移到光刻膠上，再經過刻蝕等工藝轉移到wafer上，然后去掉光刻膠，圖案就存在于wafer上。例如，下圖是通過光刻以及刻蝕產生金屬連線的過程，

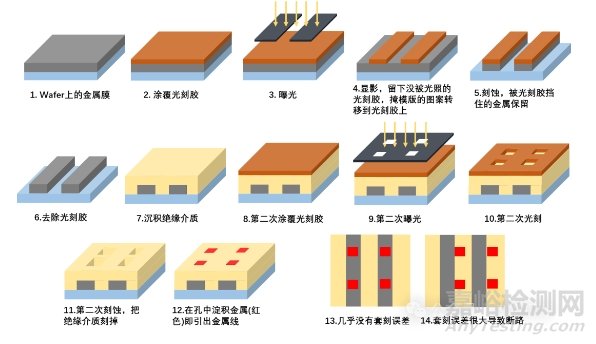

圖1 套刻簡化過程

 一開始的金屬膜層是全部覆蓋在wafer表面的，通過光刻把掩模版上的圖案?jìng)鬟f到光刻膠上，刻蝕掉多余的金屬再去掉光刻膠，就在表面留下了金屬線條。那么現在金屬線條就是已有的圖形了。隨后要在wafer上繼續通過光刻膠圖案刻蝕出通孔來連接金屬線，就要光刻膠和金屬線條進行對準，金屬線條稱為參考層，通孔對應的光刻膠圖案稱為當前層，當前層與參考層之間的偏差就是套刻誤差，套刻誤差越小越好，如果偏差過大導致通孔沒有和金屬線連在一起將導致斷路，這是芯片制造中必須要避免的。

帶有參考層的wafer進入到光刻機里以后，光刻機會自動把當前層的掩膜版與參考層的圖案進行對準，然后進行曝光，最終表現出來的是光刻膠圖案與參考層圖案的對準，對準的好不好呢？就要通過單獨的量測設備測量套刻誤差來判斷，套刻誤差足夠小則不需要調整，如果過大，就需要把測量結果經過一系列的計算反饋到光刻機里進，光刻機根據這些參數修正之后，wafer再傳入光刻機，掩膜版與參考層就會對的更準，能達到要求了。

稍微展開說一下套刻誤差修正的具體過程。

首先是套刻誤差的測量，設備主要是KLA的Archer，顯然，套刻誤差測量需要參考層與當前層的圖案，但是這個圖案不是上面例子中真正的芯片中的連線，而是放在shot(一次曝光的區域)邊緣的、專門設計用來測量套刻誤差的圖案，這里就展示一個比較簡單的圖案“box in box”，外圈是參考層刻蝕形成的圖案，內圈是當前層的光刻膠圖案，ΔX和ΔY代表偏離中心的值就是套刻誤差。

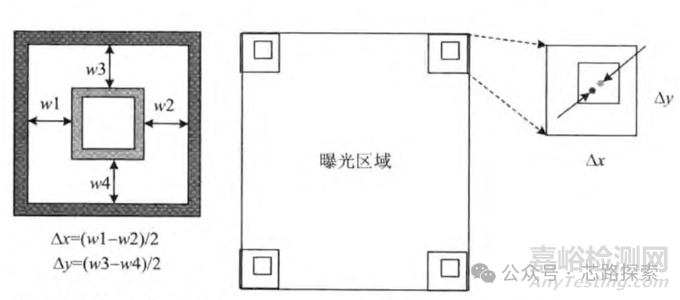

圖2 “box in box”型的套刻標記，ΔX和ΔY就是在x和y方向上的套刻誤差，右圖是套刻標記在shot中的位置

 一個shot一般會測量四個或以上個數的套刻標記，一個wafer一般測量9個或以上個數的shot，這樣我們就得到了很多的套刻誤差數據，怎么根據這些數據進行修正呢？最簡單的是線性修正，使用線性模型對測量數據做模型分析：套刻標識得到的套刻誤差數據計算出十個參數，不同的參數起到的修正作用不同，這些參數通過線性公式計算，將結果反饋到光刻機進行修正，就能對的更準，讓套刻誤差減小。不難看出，我們只測量了9個shot的四個位置的數據來讓所有區域得到修正，修正后也不是完全對準的，會有一定的修正殘留。線性模型使用的十個參數有其在物理上的含義，其中六個用于修正曝光區域網格(inter-field)，剩余四個用于修正曝光區域內部(intra-field)；

這部分的內容還是比較復雜的，這里只簡單的說一下什么是inter-field和intra-field。

下圖就是所謂的inter-field套刻誤差, a圖是參考層的shot布局，黑點是shot的中心位置，曝光時wafer步進移動，掩模版對準到下一個shot上，然后進行掃描曝光（shot會有重疊），直到整片wafer全部曝光完成；參考層中每個shot的中心位置點相連組成了一個網格(b圖中藍線)。

a                                                                              b

圖3 參考層的shot，黑點代表中心位置，黑點構成的藍色連線是步進曝光的網格

然后到了當前層的曝光，最好的結果也就是套刻誤差為0應該是與前一層的shot完全對準，但實際上會像下圖中一樣有偏差，a圖紅框代表當前層的shot，與參考層的shot沒有完全對準有所偏差。當前層的shot中心(紅點兒)也構成了一個網格，這個網格與參考層網格(藍線)之間的偏差就是inter-field套刻誤差。10個參數中的6個參數修正的就是整個網格。

a                                                                                b

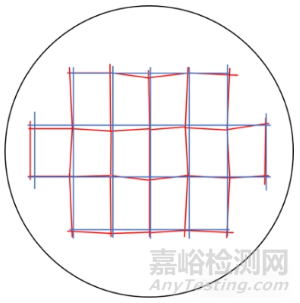

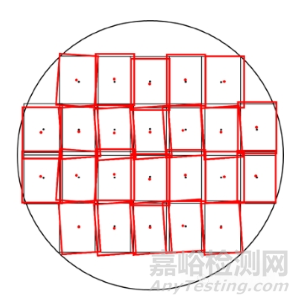

圖4 a圖是當前層的曝光shot(紅色框)與參考層的shot有所偏差，紅點是當前層shot的中心位置；b圖是紅點連線構成的網格與參考層網格的偏差

而其余4個參數修正的是曝光區域內部的套刻誤差，也就是一個shot內部與前一層的偏差

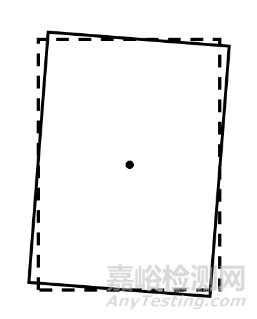

圖5 當前層(實線)與參考層(虛線)在shot內部的偏差
