您當前的位置:檢測資訊 > 法規標準
嘉峪檢測網 2024-08-11 19:50
一、漆膜柔韌性、彎曲性能的定義
漆膜柔韌性、彎曲性能,是指漆膜在受到外部力作用時,所表現出的彈性、塑性以及附著力等多重性能的綜合體現。這一性能對于涂層在各種環境和應用中的表現至關重要。柔韌性、彎曲性能是由涂料的成分和材質所決定的,同時也與檢測時的涂層變形速度和時間相關,還可以通過耐沖擊性和后成形性等方式來評估。
漆膜柔韌性、彎曲性能不僅關系到其在使用過程中的耐久性,還直接影響了產品的外觀和性能。因此,在涂料工業中,柔韌性、彎曲性能的測定是一項至關重要的工作。目前,常用的柔韌性、彎曲性能檢測方法如下。
二、漆膜柔韌性、彎曲性能測試標準
(一)GB/T1731-2020《漆膜、膩子膜柔韌性測定法》
1.漆膜柔韌性
軸棒測定器是一種用于測定漆膜柔韌性的常見工具,其標準規定為國家標準GB/T1731-2020《漆膜、膩子膜柔韌性測定法》中4漆膜柔韌性測定法。
軸棒測定器由粗細不同的7個鋼制的軸每個軸棒長度均為35mm棒所組成,固定于底座上,底座可用螺絲釘固定在試驗臺邊上。該方法使用不同直徑的軸棒,其曲率直徑分別為1mm、2mm、3mm、4mm、5mm、10mm和15mm。在測試時,將待檢測的涂漆馬口鐵板放置在不同直徑的軸棒上,通過彎曲來測試涂層的柔韌性。測試時將涂漆的馬口鐵板在不同直徑的軸棒上彎曲,以其彎曲后不引起漆膜破壞的最小軸棒的直徑(mm)來表示。
2.膩子膜柔韌性
參照國家標準GB/T1731-2020《漆膜、膩子膜柔韌性測定法》中5膩子膜柔韌性測定法。
將涂有膩子膜的馬口鐵樣板彎曲,觀察膩子涂膜是否產生裂紋或脫落等現象,以彎曲圓弧的最小直徑毫米表示。適用于測定厚漆膩子柔韌性能。

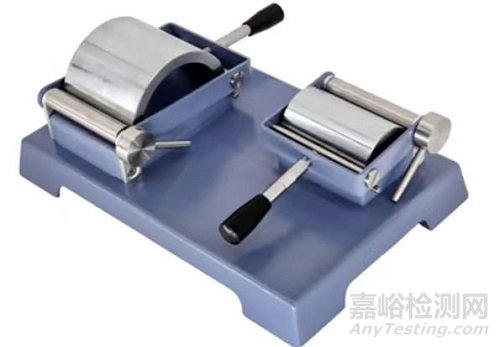

膩子柔韌性測定儀技術參數:
(1)軸棒:直徑100mm;長80mm
(2)軸棒:直徑50mm;長80mm
(二)GB/T6742-2007《色漆和清漆彎曲試驗(圓柱軸)》
圓柱軸彎曲實驗儀適用于0.3mm厚度以下的試板,軸的直徑范圍廣泛,包括2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、16mm、20mm、25mm和32mm。測試時,試板被插入軸中,并使涂層面朝外,然后在儀器中彎曲試板180°,觀察漆膜是否出現開裂或剝離。這種方法的優點是可以進行整板試驗,且不需要直接接觸涂層,消除了人體溫度對試板的影響。
(三)GB/T11185-2009《色漆和清漆彎曲試驗(錐形軸)》
錐形撓曲測驗儀的中心軸為錐形,具有特定的尺寸,包括長度(203±3)mm、直徑從最大38mm延伸至最小3.2mm。在測試時,將尺寸為75mm×150mm的試驗樣板插入固定好的儀器中,然后通過轉動上部手柄來使試板貼緊錐形軸表面進行彎曲。在充足的光照條件下,使用10倍放大鏡或肉眼觀察涂層是否出現開裂或剝離,然后測量從軸的細端到最后可見開裂處的距離,以毫米表示試板上的開裂范圍長度。
(四)GB/T30791-2014《色漆和清漆T彎試驗》
T彎法:繞彩涂鋼板自身的邊緣180°彎曲
1.把試樣的一端插入彎曲試驗機中約10mm,壓緊試樣,轉動手柄將試樣彎曲到銳角,然后取出試樣插入臺鉗,將試樣的彎曲部分壓緊,即為“0T”彎曲。
2.用肉眼檢查涂層上是否出現開裂。離邊緣5mm內的涂層損傷不予考慮。
3.沿著彎曲面貼上透明膠帶,邊并除氣泡邊將膠帶粘貼平整,然后在0.5~1s內沿彎曲面以60°方向迅速地用力撕下膠帶,檢查膠帶上是否留有脫落的涂層。
4.試樣繞“0T”彎曲部分繼續作180°彎曲,折疊中央有一個試樣厚度則為“1T”彎曲。同樣用肉眼和膠帶檢查涂層是否有開裂或脫落。離邊緣5mm內的涂層損傷不予考慮。
5.重復4,進行2T、3T...彎曲,直到涂層未出現開裂或脫落為止。試樣經彎曲后,重迭部分不應有明顯的空隙存在。
來源:涂料工業
