導電布是在纖維布上，先鍍上金屬鎳，在鎳上再鍍上高導電性的銅層，在銅層上再電鍍上防氧化機防腐蝕的鎳金屬，銅和鎳結合提供了極佳的導電性和良好的電磁屏蔽效果。

圖1：導電布

1、導電布的分類

根據導電布鍍層材料不同，可分為：鍍鎳導電布、鍍金導電布、鍍炭導電布，鋁箔纖維復合布。根據外觀可分為平紋導電布、網絡導電布。根據原材料密度不同又分為高密度（260T、280T）和低密度導電布（230T）。根據導電布電阻值又分為兩類：一類是0.01ohm到0.03ohm值段；另一類就是0.03到0.05ohm值段。

圖2：平紋導電布                           圖3：網絡導電布

2、導電布的性能參數

導電布的技術參數包括：導電性能、電阻值、抗拉強度、透氣性能、耐溫度范圍。

導電性能

導電性能指導電布在單位長度內的電導率，導電布的導電性能取決于導電纖維的種類、密度和編織方式等因素，通常情況下，導電布的導電性能越高，電流傳輸效率越高，應用就越廣泛。

電阻值

電阻值是指單位面積內導電布的電阻大小。導電布的電阻值越小對電流的傳輸越有利，在一些需要控制電流大小的應用中，需要選擇電阻值較小的導電布。

抗拉強度

抗拉強度指導電布在受到拉力時，能夠承受的最大拉力值。導電布的抗拉強度決定了其使用壽命和使用范圍。

透氣性能

透氣性能指導電布在透氣性方面的表現。由于導電布通常需要與電子元件等物質接觸，因此必須具備一定的透氣性，以便保持元件的正常工作狀態。

耐溫度范圍

耐溫度范圍指導電布所能承受的最高溫度范圍，不同的導電布材料具有不同的耐溫度范圍，在選擇導電布時需要考慮其應用環境，以便選擇合適的耐溫度范圍。

3、單導導電布與雙導導電布

導電布分為單面覆膠和雙面覆膠，單面覆膠的導電布又分為單導導電布和雙導導電布，單導導電布是指覆膠面導電，不覆膠面不導電，故稱單面導電；雙導導電布是指覆膠面導電，不覆膠面也導電，故稱雙面導電。還有雙面覆膠的導電布用于特殊場景，雙面覆膠的導電布價格相對昂貴。

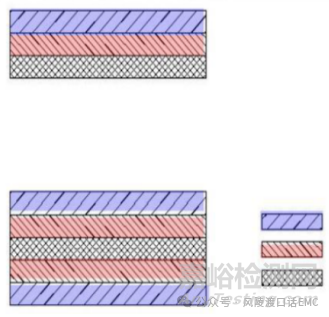

圖4：單面鍍層覆膠與雙面鍍層覆膠

4、格子導電布與針織導電布

格子導電布

圖5：格子導電布

格子導電布的鍍層為鎳/銅，具有良好的導電性，導電率低于0.05ohm/平方，表面電阻低于0.07ohm/平方。良好的屏蔽效果，屏蔽效能可達60dB以上。良好的加工性，質地柔軟，分切無毛邊，易于包覆成型。良好的抗摩擦性能，抗摩擦次數可達500000次。

針織導電布

針織導電布的鍍層為鎳/銅，具有良好的導電性，導電率低于0.07ohm/平方，良好的抗摩擦性能，抗摩擦次數可達400000次，低成本易包裹成型性使其成為I/O襯墊首選材料。

圖6：針織導電布
