導語：本文為學習性總結，主要參考山東省醫療器械和藥品包裝檢研究院孫曉霞老師對GB/Z 16886.22-2022《醫療器械生物學評價 第22部分：納米材料指南》國家標準指導性技術文件解讀以及《應用納米材料的醫療器械安全性和有效性評價指導原則》，主要從納米材料的介紹、涉及標準、理化表征和生物學評價等方面進行介紹，以為諸君提供點滴參考。
第一部分涉及標準簡介
相關指導原則：
應用納米材料的醫療器械安全性和有效性評價指導原則第一部分：體系框架
應用納米材料的醫療器械安全性和有效性評價指導原則第二部分：理化表征
應用納米材料的醫療器械安全性和有效性評價指導原則第三部分：生物相容性/毒理學評價（征求意見稿）
相關標準：
GB/Z 16886.22 《醫療器械生物學評價 第22部分：納米材料指南》
ISO /TR 16197 -2014 《Nanotechnologies — Compilation and description of toxicological screening methods for manufactured nanomaterials》
YY/T 1295《醫療器械生物學評價 納米材料：細菌內毒素試驗》
YY/T 0993《醫療器械生物學評價 納米材料：體外細胞毒性試驗（MTT試驗和LDH試驗）》
YY/T 1532《醫療器械生物學評價 納米材料 溶血試驗》
YY/T 1863《納米醫療器械生物學評價 含納米銀敷料中銀顆粒和銀離子的釋放與表征方法》
GB/T 38261《納米技術 生物樣品中銀含量測量 電感耦合等離子體質譜法》
GB/T 39261-2020,納米技術 納米材料毒理學評價前理化性質表征指南
ISO/TR 13014：2012 納米技術——工程納米材料理化特性毒理學評估指南Nanotechnologies-Guidance on physico-chemical characterization of engineered nanoscale materials for toxicologic assessmen.
ISO 21363:2020, Nanotechnologies - Measurements of particle size and shape distributions by transmission electron microscopy.

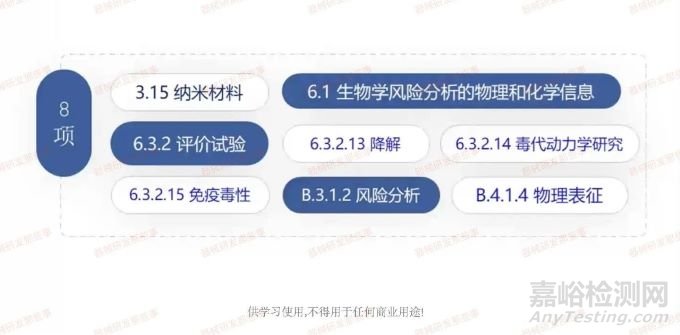

GB/Z 10886.22是指導性技術文件，它等同于ISO10993.22。根據新修訂的GB/T 16886.1-2022，新增了關于納米材料的生物學評價。納米材料的生物學評價內容中，新增了8項內容，分別是3.15的納米材料以及6.1生物學風險分析的物理化學信息等相關內容。關于納米材料生物學評價和風險的內容，由于納米材料具有潛在獨特性，如生物持久性和生物蓄積，因此對生物學評價和風險評估提出特定挑戰。GB/Z16886.22標準全面考慮了醫療器械領域的納米材料和納米技術可能帶來的風險，并對如何評價這些風險提出了指導性建議。
第二部分應用納米材料的醫療器械介紹
現有的醫療器械中應用的納米材料包括添加到醫療器械中的游離態納米材料，利用納米材料特性增加生物學活性（如醫用納米羥基磷灰石/聚酰胺66復合骨充填材料）或者預防感染（如納米銀創傷貼）的固化納米材料以及利用納米技術設計制備成納米結構的醫療器械（如口腔種植體材料表面納米化處理）等。此外，即使醫療器械本身不含有納米材料，其使用/植入過程也有可能導致納米顆粒的產生。
也就是說有納米材料組成或包含納米材料的醫療器械，以及在醫療器械或組件生產過程中未使用納米材料，但降解磨損或在機械處理過程中，如醫療器械原位研磨拋光等產生的納米物體。同時，GB/Z 16886.22內容也提出了不適用情況：例如未經設計制造或加工應用于醫療器械中的天然和生物納米材料以及塊體材料內部的納米結構；在設計制造加工過程中，非預期產生的醫療器械表面的納米結構（如擠壓劃線和機加工/工具標記）。
常用的概念或術語

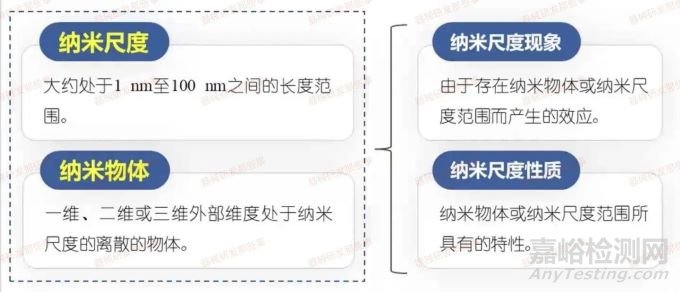

首先，大約處于1納米到100納米之間的長度范圍的納米尺度，包含納米尺度現象，即由此尺度范圍產生的效應和納米尺度性質。納米物體是指一維、二維或三維外部維度處于納米尺度的離散物體，而納米材料是任意外部維度、內部或表面結構處于納米尺度的材料，包括工程化、伴生納米材料和人造納米材料。
其次，納米結構和納米顆粒是所有外部維度均在納米尺度的納米物體，其中納米物體的最長和最短軸的長度沒有顯著差異。這里涉及到納米片和納米纖維，它們都是納米顆粒的一種內容。納米纖維包含納米棒和納米管，納米棒是固體的納米纖維，納米管是中空的納米纖維。
這種團聚體，如范德華利或簡單的物理團結，聚集體團聚體被稱為次級顆粒，原顆粒則被稱為初級顆粒。另一個重要定義是測試參考材料，它是一種或幾種特定性質足夠均勻或穩定的材料，適用于目標量值測量和測定測試方法的開發。與其他特定性質相比，該目標量值尚未進行均勻性和穩定性評估。
第三部分 納米材料的風險評估

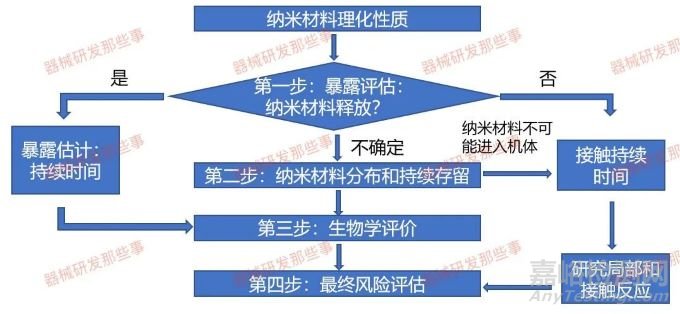

關于納米材料的風險管理，首先要明確適用范圍，包含由納米材料組成的器械降解磨損或從器械處理工藝過程中產生的納米材料。風險管理首先要發現危害，并考慮危害識別。醫療納米材料的物理、化學和毒理學特性，包括添加劑和加工助劑。作為應用納米材料醫療器械風險評估組成部分的安全性評價流程圖如下圖所示。
應用納米材料的醫療器械風險評估：階段法

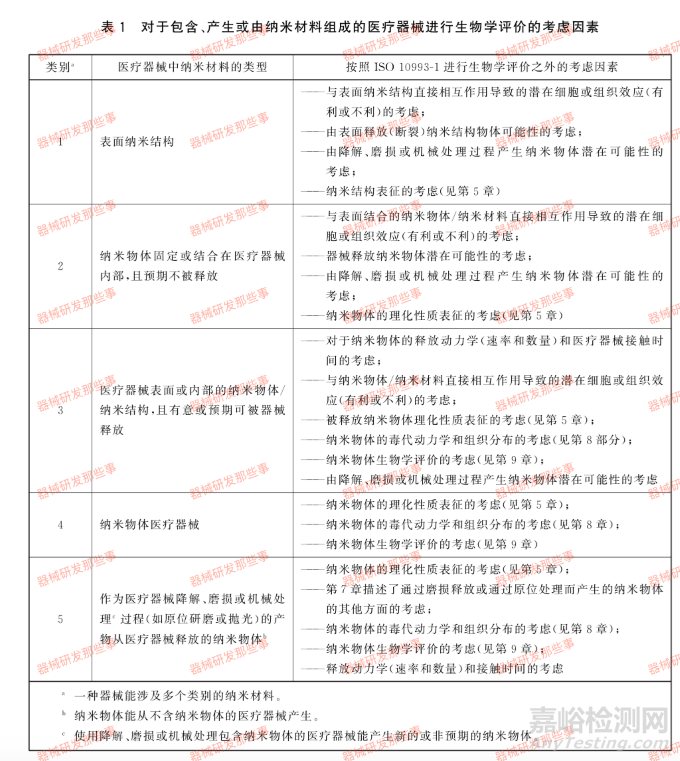

在技術評估時，需考慮納米材料在醫療器械中的濃度、預期用途、接觸途徑、釋放速率和模式以及對患者接觸情況的估計。GB/Z16886.22中已明確了由納米材料組成的醫療器械進行生物學評價的考慮因素。我們將醫療器械中的納米材料分為5類。然而，我們需要指出一種器械可能涉及多個類別的納米材料，例如除表面結構外，還包含器械表面或內部的納米物體，納米結構有意義或者預期可能被器械釋放。納米物體可以從不含納米物體的醫療器械中產生。對于使用降解磨損或處理包含納米物體的醫療器械，我們在評價生物學時需要對其產生額外的新的非預期納米物體。
第四部分 應用納米材料醫療器械的理化表征
納米材料因其獨特的尺寸小、比表面積大和化學活性高等特點，在醫療器械領域具有廣泛的應用前景。然而，這些特性也使得納米材料在不同環境中的表面特性和聚集狀態容易發生變化，給納米材料的生物學效應評估帶來了挑戰。
為了確保應用納米材料的醫療器械的安全性和有效性，全面而準確的理化性質表征以及使用過程中納米材料理化性質變化的測量至關重要。
首先，表征對象是最終器械上具有代表性的樣品，或與最終醫療器械同樣方式加工而成的材料。根據產品及納米材料的性質，可以選擇不同階段的理化檢測項目，以對納米原材料、醫療器械終產品中的納米材料以及生物組織樣本中的納米材料三個層次進行表征。
納米材料的理化表征流程圖可以參考下圖。流程圖中給出了各階段理化表征的建議檢測項目。該理化表征可分為三個層次：
納米原材料：對納米材料的基本特性進行表征，包括尺寸、形狀、表面特性等。
醫療器械終產品中的納米材料：對醫療器械中的納米材料進行表征，包括納米材料的穩定性、分布情況等。
生物組織樣本中的納米材料：對應用納米材料的醫療器械釋放的納米材料在生物組織樣本中的分布和轉化情況進行表征，以評估納米材料的生物分布和生物轉化情況。
GB/T 39261-2020《納米技術 納米材料毒理學評價前理化性質表征指南》中也提到了納米材料特性的參考參量值以及測量參數示例，具體如下表所示。此外，我們還需要對納米材料的結晶度、孔隙率等附加屬性進行評估。對于含納米多孔材料，我們還需要考慮由于孔隙或者空隙造成的尺寸、結構密度分布等特性的特定區別。
納米材料的表征和實驗結果的描述如下圖所示，我們提供了關鍵數據，包括樣品制備、實驗條件、標準分析、檢驗方法的描述。醫療器械材料降解和潛在納米物體的釋放評估、實驗方法步驟、降解產物的定性和定量研究、討論和結論。
第五部分 應用納米材料醫療器械的生物學評價
在進行納米材料生物安全性測試時，首先要根據器械設計、用途和磨損特性來考慮。實驗時，要考慮實驗介質與納米材料之間的相互作用，以及與體液接觸可能改變納米材料的表面表征，從而改變其生物學行為的可能性。同時，要判斷實驗系統是否具有臨床代表性，例如體外模擬原位磨損產生的納米材料或納米物體是否符合生物學安全性實驗測試體系。
5.1參照材料
納米材料生物學評價的重要內容是參考材料，即實驗系統對照品的選擇。測試參考材料的定義是一種或幾種特定性質足夠均勻和穩定的材料，適用于目標量值的測量和測試方法的開發。
目前，納米材料缺少陽性和陰性對照樣品，但對照樣品的測試可重復性和可靠性至關重要。因此，我們需要針對納米材料的尺寸、形狀、度量值進行標準化測試參考材料。全球數據庫http://www.nano-refmat.bam.de/en/為納米尺度的參考材料提供了數據庫，目前可用的納米尺度參考材料包括二氧化鈦、膠體二氧化硅、金和單壁碳納米管。
5.2測試樣品的制備

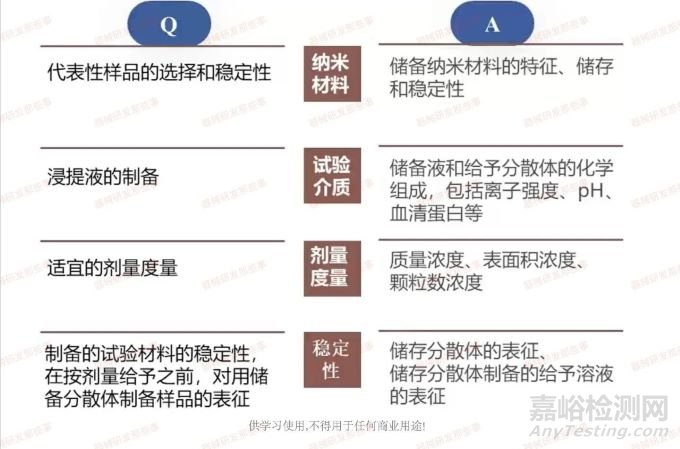

我們已經確定納米材料的來源、風險、參考材料等方面。在樣品制備過程中，我們需要確定4個方面的內容。

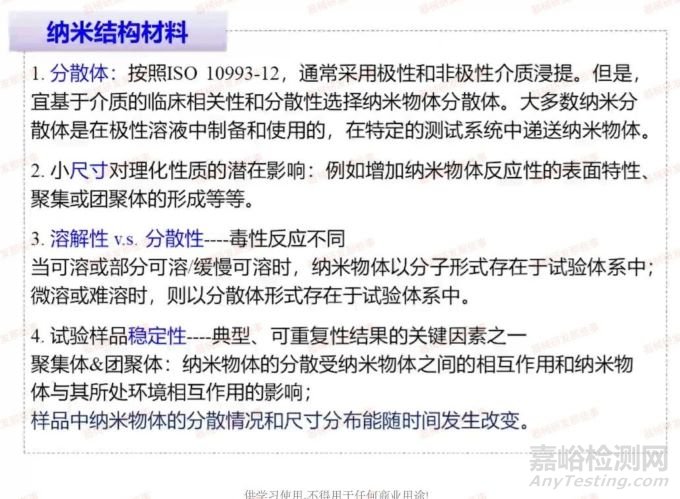

對于納米結構材料和分散體，按照ISO 10993.12樣品制備，通常采用極性和非極性介質浸提。然而，需要注意基于介質的臨床相關性和分散性，選擇納米物體和分散體。大多數納米分散體在極性溶液中制備和使用，在特定測試系統中遞送納米物體時，需要注意增加納米物體反應性的表面特性，如聚集或團聚體的形成，這些小尺寸對理化性質的潛在影響。
我們需要區分溶解性和分散性，這兩種內容對毒性反應具有關鍵影響。當可溶或部分緩慢可溶時，納米物體以分子形式存在于實驗系統中；當微溶或難溶時，則以分散體形式存在于實驗系統中。這兩種存在形式不同，導致生物學反毒性反應的影響也有所不同。此外，實驗樣品的穩定性是關鍵因素，也是導致實驗結果具有典型可代表性和可重復性的關鍵因素。剛才提到聚集體和團聚體的定義，這兩種存在形式的分散受納米物體之間的相互作用和與環境相互作用的影響。
同時，我們需要特別關注納米物體的樣品，樣品中的納米物體的分散情況和尺寸分布會隨時間發生改變。納米結構材料有兩個方面的內容，首先是表面積，納米結構的表面增加了器械的總表面積。二是納米材料可能會從納米結構上釋放出來，即嵌入式納米材料和固定在基質或表面的納米材料的釋放形式。因此，增加了儲備納米材料的相關表征內容。首先是儲備分散體的制備，其次分散方法可以選擇超聲或攪拌，并考慮是否適用于活性劑等穩定劑。在儲存條件上，我們要注意避免極端溫度、亮度、濕度對儲備分散體的儲存穩定性的影響。
穩定性評價包括兩個方面：一是納米材料的溶解、降解或轉化是否隨時間變化；二是納米粒度的分布或表面電荷是否隨時間變化。在此，我們單獨提出了內毒素的觀點：內毒素污染可能會干擾生物學評價實驗導致錯誤結論。同時，我們還需強調，傳統的內毒素定量實驗并不適用于納米材料，這是因為納米材料會干擾內毒素等試劑的反應性。通過測定實驗溶液中磷脂的存在和組成來排除內毒素。預防內毒素污染有以下幾些措施：一是在制造過程中防止污染；二是注意，滅活內毒素的方法可能會改變或?qū)е录{米材料降解。
滅菌方式可能會影響納米材料降解，進而產生雜質。同時，納米材料中存在的各種不同雜質會影響其功能、生物相容性、存在狀態、聚集狀態和穩定性等因素。若納米材料或者結構顆粒中存在滅菌工藝，將會再次表征滅菌后的納米材料或者產品。另外，伽馬輻照或環氧乙烷滅菌方法可能產生自由基，影響納米材料的安全性，導致產生有毒降解產物。同時，無菌過濾不適用于包含220納米或者更大粒徑片的納米材料或者高粘度懸浮液。

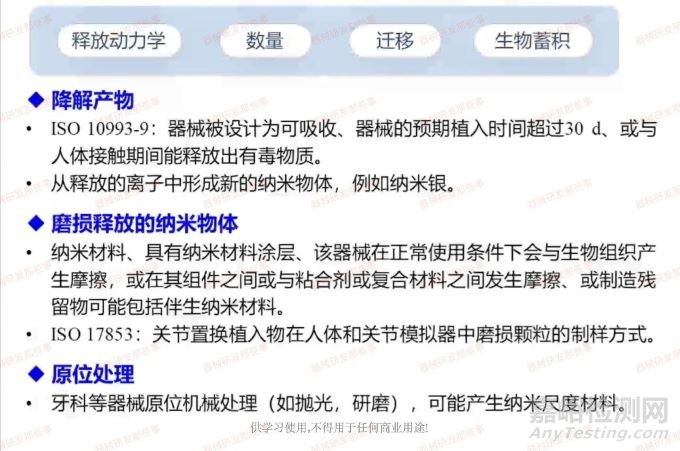

5.3納米物體在醫療器械中的釋放，涉及動力學研究
包括釋放數量是否發生遷移以及是否有生物蓄積。這種釋放可能是降解產物的釋放，如含銀輔料中納米銀成分的釋放，以及磨損導致的納米物體釋放，如關節置換植入物在使用過程中磨損顆粒的納米物體釋放。此外，還包含原位處理，如齒科材料，在機械拋光和研磨過程中也可能產生納米制作材料。
5.4 毒代動力學
毒代動力學即吸收、分布、代謝和排泄的內容。這部分內容依據ISO 10993-16毒代動力學研究，其危險源是組成單個納米材料的游離、納米物體離子或組分的存在或釋放。這種存在形式包括游離、固定或嵌入。影響毒代動力學的因素有很多，從理化性能、尺寸、電荷聚集等方面進行總結。生物分子吸附，例如納米顆粒可吸附蛋白質，形成蛋白冠，增強單核巨噬細胞識別和攝取。
接觸途徑?jīng)Q定了生物分布可能存在血液、肝、脾及局部和組織淋巴結的相互貫通過程。第四方面是劑量，當攝入大于清除時可能存在生物蓄積。在進行毒理學毒性動力學研究時，需關注物種和性別。例如，雌性大鼠比雄性大鼠更容易發生納米銀及其衍生物的腎臟蓄積。納米材料的表面結構能影響納米材料與蛋白質的相互作用、吸附、循環和分布，最終影響毒代動力學。
5.5 毒理學評價
對于評價終點，我們需基于納米材料在臨床使用時的接觸時間、部位和特性進行考慮。對于納米材料的特殊考慮，它在人體內可能會發生全身分布，或者在組織中的分布。納米材料可通過細胞核線粒體膜干擾或阻斷DNA合成。它可與蛋白等結合形成蛋白冠，導致生物分子吸附，容易被機體內的巨噬細胞、炎癥細胞吞噬或識別。
在實驗過程中，首先要注意納米物體的劑量，包括質量、顆粒數量和表面積。其次，實驗介質的pH值、血清濃度是否發生分散或聚集？懸浮液、重懸液和混懸液等，懸浮狀態是實驗系統的重要因素。容器材料也關鍵，納米物體是否易被容器材料吸附，從表面解離或釋放，這些都是實驗過程中需關注的關鍵因素。
接下來，我們來探討毒理學評價終點。
（1）體外細胞毒性實驗
物體在體細胞內的定位取決于其物理、化學性質、尺寸和計量。首先，細胞毒性實驗涉及到的細胞可能包括吞噬和非吞噬性兩種類型。除了常規的毒性細胞毒性外，還可能存在氧化應激和干擾因素，如生物吸附。另外，常見的MTT實驗或LDH實驗中的染料是否受到納米材料的干擾而影響結果比色。對于細胞毒性實驗，計量度量包括納米顆粒，可能存在三個參數質量、表面積和數量以及可能會影響通過沉淀、團聚擴散而接觸細胞的過程。其中，納米顆粒受培養基和培養條件的影響是實驗中需要關注的內容。

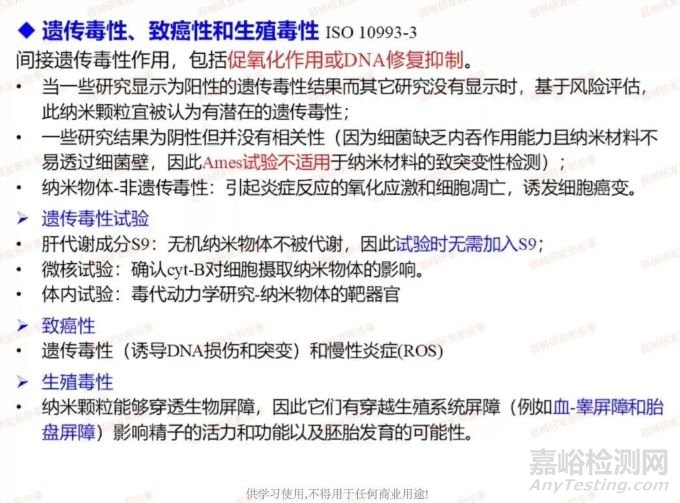

（2）對于遺傳毒性、致癌和生殖毒性
間接毒性包括促氧化作用和DNA修復抑制。當一些研究顯示為陽性，而其他研究沒有顯示時，基于風險評估原則，納米顆粒被認為具有潛在遺傳毒性。另外，一些研究結果為陰性，但并無相關性。這是因為細菌缺乏內吞作用能力，納米材料不易透過細菌壁，Ames實驗不適用于納米材料的致突變性研究。對于納米物體引起的非遺傳毒性，如炎癥反應、氧化應激和細胞凋亡，這些作用可能誘發細胞癌變。在遺傳毒性實驗時，由于納米物體本身不被機體代謝，因此在實驗時不需要加入S9肝代謝活化成分。
在開展體內遺傳毒性實驗時，我們需要根據ISO 10993-16毒代動力學研究，特別關注納米物體靶器官的體內實驗。對于致癌性實驗，除了遺傳毒性，還需關注由于DNA損傷突變引起的慢性炎癥反應和由氧化應激導致的致癌性。對于生殖毒性，我們需要強調納米顆粒能穿透生物屏障，因此它們可以穿透生殖系統屏障，從而影響精子的活力、功能以及胚胎的發育。免疫毒性方面，納米與蛋白質結合形成蛋白冠，可被單核細胞計數系統吞噬。這涉及巨噬細胞、輸出狀細胞和朗格漢斯細胞。

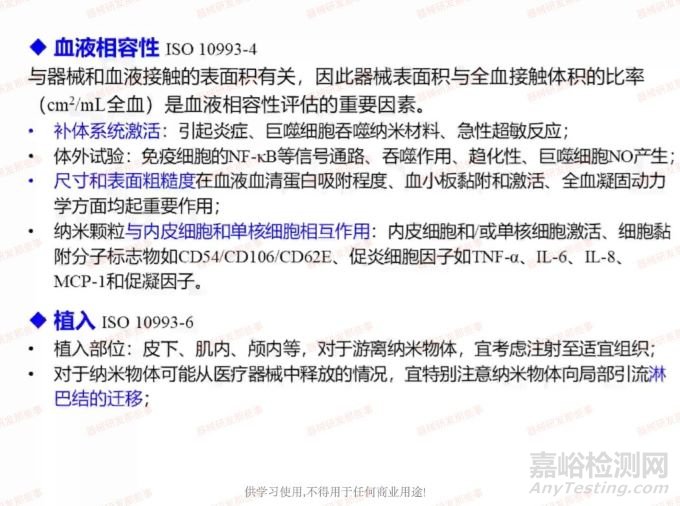

不同形狀的納米物體的滲透性有所區別，球形納米材料比細長的納米材料具有更高的滲透性。血液相容性首先涉及納米器械與器械和血液接觸表面積的關系。納米器械表面積與全血接觸體積的比率是血象性評估的重要因素。這里分別從三個方面進行關注：一是補體系統的激活可以引起巨噬細胞吞噬納米材料，從而導致急性超敏反應。二是尺寸和表面粗糙度在血液血清蛋白吸附程度、血小板粘附和激活以及及全血液凝固動力學方面起到重要影響作用。納米顆粒與內皮細胞和單核細胞相互作用，激活相應的炎癥因子和表面標志物，從而通過內皮細胞或單核細胞導致激活，影響血液相容性。

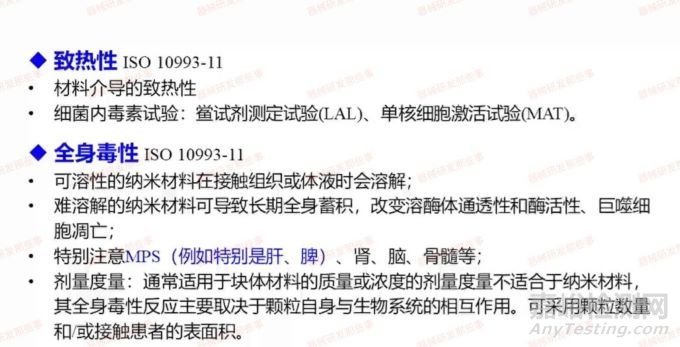

植入實驗包括皮下肌肉和顱內等，游離納米物體需考慮注射至適宜組織。在納米物體從醫療器械釋放的情況下，需特別關注納米物體向局部引流淋巴結的遷移，即材料介導的致熱性。
5.6生物學評價報告
通常一份生物學評價報告包括如下內容：
結束語：本文詳細介紹了醫療器械納米材料的相關指導原則和標準、應用納米材料的醫療器械簡介、應用納米材料的醫療器械的物理化學表征和生物學評價等內容。
