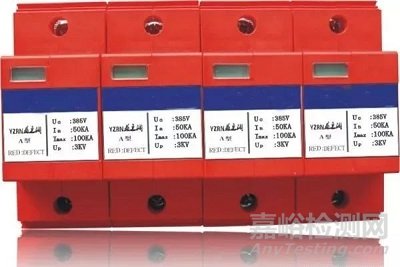

在電路保護解決方案中，雷擊浪涌防護是電子工程師尤為關注的一個防護重點，浪涌也叫突波，顧名思義就是超出正常工作電壓的瞬間過電壓，浪涌保護器，也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因?yàn)橥饨绲母蓴_突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害，本質上講，浪涌是發生在僅僅幾百萬分之一秒時間內的一種劇烈脈沖。
最原始的浪涌防雷保護器羊角形間隙，出現于19世紀末期，用于架空輸電線路，防止雷擊損壞設備絕緣而造成停電，故稱“浪涌保護器”，20世紀20年代，出現了鋁浪涌保護器，氧化膜浪涌保護器和丸式浪涌保護器，30年代出現了管式浪涌保護器，50年代出現了碳化硅防雷器，70年代又出現了金屬氧化物浪涌保護器，現代高壓浪涌保護器，不僅用于限制電力系統中因雷電引起的過電壓，也用于限制因系統操作產生的過電壓。
1、浪涌防雷保護器按工作原理分：
浪涌保護器中的元件（壓敏電阻MOV，硅雪崩二極管SAD、空氣導管、大放電電容）是采用損耗自身的方式對沖擊電流進行消解(發熱,融化)，從而使導入地下的沖擊電流在安全范圍之內，不會形成二次反擊。抑制元件的自身壽命會因?yàn)榉磸?fù)承受電流沖擊而縮短，SineTamer采用了40模塊和熱、電熔斷雙保險、熱分擔算法等，確保了SineTamer的使用壽命。SineTamer約消解90％的過電壓和過電流，剩余的10％則導入地下。

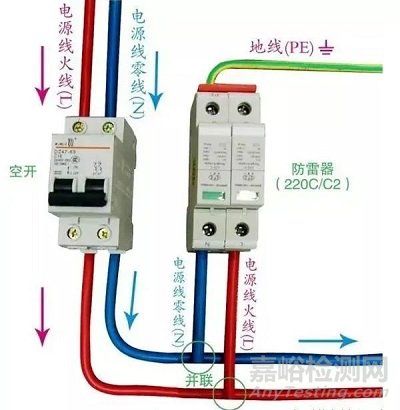

SPD并聯于線路（L/N）與大地之間，在正常工作電壓情況下，MOV處于高阻狀態，相當于線路對地開路，不影響線路正常工作，故障顯示窗口呈綠色，當線路由于雷電或開關操作出現瞬時脈沖過電壓時，防雷模塊在納秒級時間內迅速導通，將過電壓短路到大地泄放，當該脈沖過電壓消失后，防雷模塊又自動恢復高阻狀態，不影響用戶供電。
當防雷模塊長期工作在超負荷工作狀態，其性能劣化而發熱到一定溫度，模塊中的熱感斷路器（K1）會自動斷開避雷模塊回路，保護電源電路工作不受影響，防止火災發生，當線路感應過大雷電流時，過流斷路器（K2）迅速斷開，防止SPD爆炸。K1或K2動作后，SPD內脫扣裝置動作，使故障顯示窗口顯示紅色，提醒用戶更換SPD模塊，同時，脫扣裝置帶動遙信告警開關（SK）動作，輸出故障告警信號。
（1）開關型：其工作原理是當沒有瞬時過電壓時呈現為高阻抗，但一旦響應雷電瞬時過電壓時，其阻抗就突變?yōu)榈椭担试S雷電流通過。用作此類裝置時器件有：放電間隙、氣體放電管、閘流晶體管等。
（2）限壓型：其工作原理是當沒有瞬時過電壓時為高阻擾，但隨電涌電流和電壓的增加其阻抗會不斷減小，其電流電壓特性為強烈非線性。用作此類裝置的器件有：氧化鋅、壓敏電阻、抑制二極管、雪崩二極管等。
（3）分流型或扼流型
分流型：與被保護的設備并聯，對雷電脈沖呈現為低阻抗，而對正常工作頻率呈現為高阻抗。
扼流型：與被保護的設備串聯，對雷電脈沖呈現為高阻抗，而對正常的工作頻率呈現為低阻抗。
（4）用作此類裝置的器件有：扼流線圈、高通濾波器、低通濾波器、1/4波長短路器等。
2、按用途分：
（1）電源保護器：交流電源保護器、直流電源保護器、開關電源保護器等。
（2）信號保護器：低頻信號保護器、高頻信號保護器、天饋保護器等。
3、根據所選擇的浪涌保護器和預期的環境影響，保護系統的電源和設備所需的保護措施被分為三級。
B類浪涌保護器：標稱放電電流In，沖擊電壓1.2/50 μs 沖擊電壓和最大沖擊電流Iimp 的試驗，Iimp 的波形為10/350 μsUp 最大4kv(IEC61643-1;IEC 60664-1)。
C類浪涌保護器：標稱放電電流In，沖擊電壓1.2/50 μs 沖擊電壓和最大沖擊電流Iimp 的試驗，Iimp 的波形為8/25ms。
D類浪涌保護器：進行混合波合（開路電壓1.2/50 μs 沖擊電壓，鄧路電流8/25 μs）試驗。
4、浪涌保護器的好與否直接關系到設備的全安問題，因此在選取浪涌保護器以幾點可參考：
箝位電壓——這表示將導致MOV接通地線的電壓值。箝位電壓越低，表示保護性能越好。此UL標稱值有三個保護水平——330伏、400伏和500伏。通常，箝位電壓超過400伏就太高了。
能量吸收/耗散能力——此標稱值表示浪涌保護器在燒毀前能夠吸收多少能量，單位為焦耳。其數值越高，保護性能就越好。您購買的保護器的這一標稱值至少要在200至400焦耳之間。若要獲得更好的保護性能，應該尋找此標稱值在600焦耳以上的產品。
響應時間——浪涌保護器不會立刻斷開；它們對電涌做出響應會有略微的延遲，響應時間越長，表示計算機（或其他設備）將遭受浪涌的持續時間越長。請購買響應時間低于一毫微秒的浪涌保護器，此外，您還應該購買具有指示燈的保護器，以便判斷保護元件是否在起作用。在遭受多次電涌之后，所有MOV都將會燒毀，但是保護器仍然會作為一個電源板而工作。沒有電源指示燈，就無法得知保護器是否仍然在正常工作。
5、可能引起浪涌的原因有：重型設備、短路、電源切換或大型發動機，而含有浪涌阻絕裝置的產品可以有效地吸收突發的巨大能量，以保護連接設備免于受損。
6、開關型浪涌保護器和限壓型浪涌保護器的區別？
答：開關型浪涌保護器為間隙放電型器件，其雷電能量瀉放能力大，在線路上使用的主要作用是泄放雷電能量；限壓型浪涌保護器為氧化鋅壓敏電阻器件，其雷電能量瀉放能力小，但其過電壓抑制能力好，在線路上使用的主要作是限制過電壓。因?yàn)榇耍话阍诮ㄖ锶肟谔庍x用如Asafe系列的開關型浪涌保護來泄放雷電能量，然后，在后級電路使用如AM系列的限壓型浪涌保護器來限制因前級雷電能量瀉放后，在后級線路產生的高過電壓。兩種浪涌保護器需配合使用，方能保證配電線路中設備的安全。
7、與浪涌保護器相配合的微型斷路器如何選型？
答：Asafe開關型模塊由于其損壞方式為開路，因此可以不用裝微型斷路器；第一級模塊，如AMI-40，需要選用63A的分?jǐn)嚯娏髂芰?0KA的D型微型斷路器；第二級模塊，如AM2-20，需要選用32A的分?jǐn)嚯娏髂芰?.5KA的C、D型微型斷路器，由于其工作曲線IN值的不同，因此推薦使用D型；第三級模塊，如AM3-10，需要選用16A的分?jǐn)嚯娏髂芰?.5KA的C、D型微型斷路器，由其工作曲線IN值的不同，因此推薦使用D型。
8、雷電壓/電流的特性
1.2/50uS雷電壓脈沖波形(IEC61000-4-5)
1.2/50uS雷電壓脈沖波形(IEC61000-4-5)
