今天跟大家分享一下磁環選型及應用相關的知識，希望對你有幫助。

本文將從以下四個方面對磁環進行闡述。





一、磁環的應用場景



首先我們來看幾張圖片





圖1 顯示屏VGA線



圖2 適配器連接線





圖3 USB通信線



這三根線都是我們生活中常見的供電線或通信線，它們都有一個特點，就是連接線上都有很突出的一部分，這突出的部分是什么呢？毫無疑問這就是加的磁環。



磁環是電子產品中常用的抗干擾元件，對于高頻噪聲有很好的抑制作用。一般使用鐵氧體材料（Mn-Zn）制成。



磁環在不同的頻率下有不同的阻抗特性，一般在低頻時阻抗很小，當信號頻率升高時，磁環表現的阻抗急劇升高，在EMC工程設計中，磁環作用顯著而被廣泛適用。



二、磁環的工作原理





圖4 磁環等效電路



如圖4，磁環在應用中的等效電路。L為等效電感，R為線纜的等效直流阻抗，C為繞線之間產生的分布電容，這個分布電容要特別注意，它會降低高頻濾波性能。





圖5 磁環的阻抗曲線



如圖5，磁環在未飽和的情況下，信號頻率越高，其對應的阻抗越高，當頻率超過諧振點時，阻抗會呈現下降趨勢。

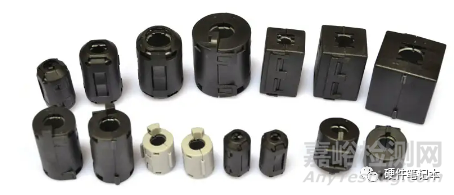

圖6 EMC整改常用的扣式磁環



扣式磁環與鐵氧體的最大區別在于它具有很大的損耗，用這種扣式磁環制作的電感，其特性更接近電阻。它是一個電阻值隨著頻率增加而增加的電阻，當高頻信號通過鐵氧體磁環時，電磁能量以熱的形式耗散掉。



三、磁環的分類



(1)鐵氧體磁環



一般錳鋅環涂綠色。



鐵氧體磁環主要包括鎳鋅鐵氧體磁環和錳鋅鐵氧體磁環，按磁導率分類：



鎳鋅鐵氧體磁導率在100-1000之間，被稱為低導磁環。



錳鋅鐵氧體磁環材料的磁導率一般在1000以上，被稱為高導磁環。





圖7 錳鋅鐵氧體高導率磁環



鎳鋅鐵氧體磁環一般用于各種線材，電路板端，電腦設備中抗干擾；



錳鋅鐵氧體磁環，磁導率很大，這種磁環，通常用來繞制共模電感，抑制電源接口低頻共模傳導干擾。





圖8 共模電感



一般共模電感抑制頻段在500K-30M之間，濾波頻段要比鐵粉芯差模電感高。



通常情況下，材料磁導率越低，適用的頻率范圍越寬；材料磁導率越高，適用的頻率范圍越窄。



(2)鐵粉芯磁環



鐵粉芯環用兩色來區分材質，常用有-2(紅/透明)、-8(黃/紅)、-18(綠/紅)、-26(黃/白)及-52(綠/藍)





圖9 鐵粉芯磁環



鐵粉芯磁環是由碳基鐵磁粉及樹脂碳基鐵磁粉構成，磁導率很低。磁粉和絕緣材料之間有氣隙，一般磁導率在20-100之間。正因?yàn)殍F粉芯磁環磁導率很低，在差模大電流情況下不容易飽和，所以，常使用鐵粉芯磁環繞制差模電感。





圖10 差模電感



鐵粉芯差模電感，濾波頻段很低，幾十幾百 KHz，抑制電源線傳導差模干擾。



鐵粉芯主要應用于電器回路中解決電磁兼容性（EMC）問題。實際應用時，根據不同波段下對濾波要求不同會添加各種不同的其它物質。



(3)鐵硅鋁磁環



鐵硅鋁一般全黑。



鐵硅鋁磁環是使用率較高的磁環之一，簡單來說，鐵硅鋁是由鋁-硅-鐵組成，擁有相當高的Bmax(Bmax是在磁芯截面積上的平均最大磁通密度。)，它的磁芯損耗遠低于鐵粉芯及高磁通，有低磁致伸縮（低噪音），是低成本的儲能材料，無熱老化，可以用于替代鐵粉芯，在高溫下性能非常穩定。





圖11 鐵硅鋁磁環



鐵硅鋁最主要的特點是比起鐵粉芯損耗低，具有良好的DC偏流特性。價格不是最高，也不是最低，相較于鐵粉芯和鐵鎳鉬之間。



鐵硅鋁磁粉芯具有優異的磁性能，功率損耗小，磁通密度高，在-55C~+125C溫度范圍內使用時，具有耐溫、耐濕、抗振等高可靠性；



同時，60~160的寬磁導率范圍可供選擇。是開關電源輸出扼流圈、PFC電感及諧振電感的最佳選擇，具有較高的性價比。



(4)非晶磁環



非晶磁環是個新產品，目前逐漸在普及。



非晶磁環，一般白色和黑色居多。它有一個顯著特征:外殼是塑料外殼。所以也很容易判斷，因?yàn)榉蔷Т怒h(huán)是繞帶的，必須用塑料外殼包裹保護，否則都成碎渣渣了。



相比錳鋅鐵氧體磁環，非晶磁環磁導率更高，通常10多K甚至幾百K，磁導率非常大。





圖12 非晶磁環



非晶磁環通常用來繞制共模電感，抑制低頻傳導干擾，相比錳鋅鐵氧體，非晶磁環雖然貴，但是磁導率大，電感的個頭就可以做的比較小，另外，濾波效果也要比錳鋅好。



據說可以濾除到幾十MHz，已經接近錳鋅鐵氧體磁環了。所以現在濾波器里面，也在使用非晶磁環做共模電感了！



四、EMC加磁環整改技巧



1、外觀選擇“盡量長、盡量厚、內徑盡量小”的磁環。即磁環越長越好,孔徑和所穿過的電纜結合越緊密越好。但在有直流或交流偏置的情況下，還存在鐵氧體飽和的問題，抑制元件的橫截面積越大，越不易飽和。





圖13 不同內徑大小的磁環



2、磁環對電磁波有條件反射的作用，從而減少了信號傳送的失真。磁環套用的位置盡量靠近源頭的一端（電纜線的進出口），會更加有效的抑制電磁輻射。





圖14 磁環套在源端



3、在抑制高頻干擾時,宜選用鎳鋅鐵氧體,抑制低頻干擾時用錳鋅鐵氧體。因?yàn)殄i鋅鐵氧體的磁導率在幾千至上萬,而鎳鋅鐵氧體為幾百至上千,磁環鐵氧體的磁導率越高,其低頻時的阻抗越大,高頻時的阻抗越小。



4、怎樣避免磁環飽和？當穿過鐵氧體的導線中流過較大的電流時，易造成飽和，降低元件的性能。要避免這樣情況，可將電源的兩根線（正負）同時穿過一個磁環。





圖15 電源的兩根線（正負）同時穿過一個磁環



5、低頻干擾時，建議線纜繞2—3匝，一方面可提高穿過環的面積，增加等效吸收長度，另一方面充分利用磁環具有磁滯特點,改善低頻特性。                                高頻干擾時，不能繞匝（因?yàn)閷?shí)際磁環上存在寄生電容,這個寄生電容與電感并聯,但遇到高頻干擾信號時,這個寄生電容將磁環的電感短路失去作用。）這時可選用長一點的磁環。



圖16 磁環繞匝



6、匝數繞制小技巧：理論上匝數越多抑制低頻干擾效果越好,但是由于寄生電容增加，抑制高頻噪聲作用較弱（盲目增加匝數來增加衰減量是一個常見的錯誤）。                                                                                     實際應用中，需要根據信號干擾頻率來調整匝數。當干擾頻率的頻帶較寬，可在電纜上套兩個磁環,每個磁環繞不同的匝數,這樣可以同時抑制高頻干擾和低頻干擾。也可同時套上鎳鋅和錳鋅鐵氧體，這樣抑制的干擾頻段較寬。



7、磁環易碎，因此在安裝的過程中需要進行良好的固定，避免運輸過程中的碰撞而導致磁環破裂，我們一般用扎帶固定。





圖17 扎帶固定（然后將磁環固定在設備上）



最后，磁環只是EMC整改中常用的元件，用來查找問題所在，在必要時才使用。盡量在設計時加電容電感，從源頭將干擾消除。什么都不用加最好。
