前言



在Р圖中，功能被理解為從三個輸入變量、噪聲因子和控制參數生成的期望的和不期望的輸出變量的轉換能力。



實踐證明，當“功能”不清楚或需要重新描述時，使用P圖非常有用。



為了在實施FMEA的工作中更好地利用Р圖，必須明白Р圖與FMEA結構或FMEA形式之間存在哪些關系。在現有的文獻或方法中，對此并沒有清楚的描述；即使一些軟件中有P圖生成，但沒有一家軟件可以直接從P圖中獲取輸入，生成FMEA的結構。



（附注：國可工軟RFMEA目前已經可以P圖中引用相關參數，幫助構建FMEA結構）

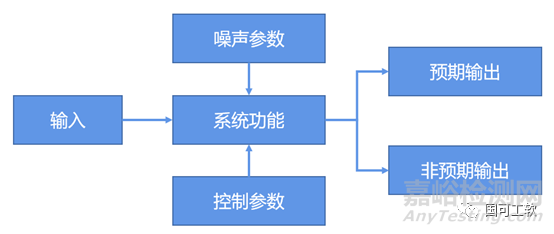

圖1  P圖結構示意



分析



讓我們來仔細看看變量。



輸入變量：



在指定公差范圍內的受控輸入變量。



能量：(沖量、力、動量、動能、電流、電壓、熱流)



物質：(物質性質、濃度、體積流量)



信息：(移動/位置變化、電子或數字化信號感知)



輸入變量必須從以下級別提供，以便映射因果邏輯的物理順序。



噪聲因子：



與輸入量相同類別的量，但不可控，至少在描述的狀態不可控。



噪聲因子可以在兩個時間點出現，它們在因果順序上是可區分的，因此也必須以不同的方式處理：



a 在產品開發/制造過程中出現的噪聲因子



例如：



交付件的波動可能受到開發（→采購規范)的影響，或者可以在交付件使用之前的過程中進行檢查、篩選、分類或拒絕→供應商控制和進貨檢驗)。



b 產品在使用過程中出現的噪聲因子



如可能的誤操作或誤用；由此產生的失效，要么設計考慮避免，要么容許失效。



這意味著需要使用某種安全裕度（穩健設計)；這方面的一個例子是底盤部件的設計，快速穿過坑洼路面或碰撞路邊臺階，兩者都是不期望的事件但卻可能發生，但又不能因為汽車可以這樣而不允許其上路。



a)類型的噪聲是后續事件的原因。因此，它們必須是同類原因級別的一部分。



b)類型的噪聲因子是客戶的要求，即應被視為開發目標的規范或要求，以便能夠?qū)⑵湟暈槟繕俗兞?。這些作為已知的要求，在整個生命周期內要保持低噪聲水平。



目標變量





圖2 系統/組件及其制造的三級結構。關注層級始終位于Р圖的中心。



目標變量是轉換的結果。



例如：功能是將車輛的速度表示為顯示器中指針的位置→輸入變量是輸出軸的速度，噪聲因子是與磨損有關的汽車輪胎直徑和空氣壓力輪胎及其溫度，輸出變量是顯示刻度上的角度。



這里描述轉速表的功能，就可作為Р圖中的一個元素。



控制參數：



用于干預從目標/實際值比較轉換的變量，以補償噪聲干擾并將結果引導到預期的目標窗口(公差范圍內)。



控制參數在時間上總是且必須出現在結果之前；當然結果還受到來自過程、測試和決策等因素的影響。



在設計中，駕馭變量可引導開發過程，即在開發結果傳遞完成之前以糾正方式進行微調或干預；在此過程中，控制變量基于目標/實際比較的決策，與過程活動同時或交替發生。



所有控制都是措施，而不是要求，規格或參數。因此,它們不應出現在功能網或失效網中，而應出現在避免，檢測和必要時的反應措施中。



例如，控制參數可以是測量的輪胎壓力和車外溫度，由此使車速表顯示更準確。



所有這些考慮都只是在三個層級之間的討論；如果需要更多層次來顯示結構，則Р圖只能對中心層級要素進行功能分析。



如果不考慮P圖的簡化形式，而是考慮公式化的版本，例如AIAG-VDA FMEA手冊中給出的版本，則可將功能描述及其參數一起列出；系統輸入、噪聲因子和目標參數也必須這樣做。



建議的解決方案



如果P圖和FMEA是相同內容的兩種表示，則它們相互補充。



這在下面幾個條件下是可能的:



–輸入?yún)?shù)、噪聲因子和控制參數是原因級別的條目；



–P圖中間的功能描述被分配到關注層；對功能可評估的要求使其得到詳細說明。



–預期和非預期的輸出參數是相應于功能要求在影響層級的結果；他們描述了對客戶的好處。





圖3  AIAG-VDA 手冊P圖  /  P圖在RFMEA中的實現！



– 在設計中，在原因?qū)用嫔?，幾何材料、物理部件的表面或力、動量、沖量、能量流、質量流、內部連接/接口的信號等設計類別將被預定義并填寫其規范。



– 在過程中，在原因?qū)用妫?Ms 人、機器(操作設備)、材料和環境(環境、過程邊界條件)被分為主要類別。



–  噪聲因子分為兩組：



    a)  在原因級別形成類別



    b)  在結果級別成為要求



–采用控制參數作為預防措施，可在后續步驟中分配到原因級別的失效。



以上將使P圖和FMEA的結構保持─致。



就系統不同而言，通過預選查看，特性/參數/要求的類型可以在兩者中相同地創建。



最后一個障礙是與功能網絡的鏈接。



P圖中的方框最初僅對應于結構的三個層級中的列表條目；



而FMEA的結構形式以及功能網絡則考慮了功能的分配連接。



我們知道：支持結構、功能和失效分析的軟件需要有下面的清晰畫面：



哪個任務分配給哪一個系統、類別、功能、要求、特征、參數？



哪些連接到功能網？其內在概念是什么?



間接或額外需要哪些其他關系?



很明顯，當前的P圖并非旨在創建這種關系網絡。



這意味著在FMEA結構中雙向使用P圖將受到嚴格限制甚至不可能，因為只有網絡才能明確三個層次之間的關系。



所有其他方面至少可以從Р圖轉移到具有這種結構的FMEA中。這將包括設計FMEA和過程FMEA，因為級別和系統要素之間的邏輯將保持相同；而零件和接口之間的區別不再必要；所使用的系統要素的類型也必須適應所考慮的關注要素。



這樣就在Р圖和FMEA格式之間建立明確的聯系，看似矛盾和隨意的轉移，將成為一種合乎邏輯的關系，這兩種表現形式可以相互補充。



這種由附加字段補充的詳細表格將使Р圖看起來不那么“緊湊”，但其結構將適應FMEA的三層方案。





結論



因此，本文的結論是:



通過擴展或輕微重組，輸入–功能和輸出之間的類比可以通過FMEA的三個層級來闡明；然而，由于功能網在Р圖中沒有等價物，因此，這方面兩者還不存在雙向的依賴關系，這減少了FMEA軟件用戶對其的需求和可用性；或許Р圖還需要一個額外的擴展步驟，就像網絡關系是表單的擴展一樣。



參考：AIAG-VDA FMEA手冊

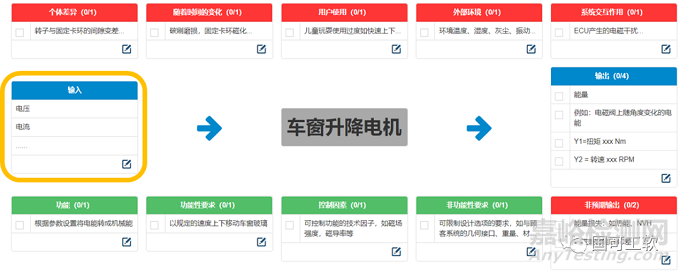

附：在RFMEA中：從P圖引用功能，構建功能樹。
