女人被男人强扒内裤内衣,一区中文字幕在线观看,天天干夜夜做,亚洲成人av网址,亚洲性一区,国产精品亚洲综合,亚洲情一区,日韩一区二区在线免费

您當(dāng)前的位置:檢測資訊 > 科研開發(fā)

不同溫度條件下聚丙烯注塑成型的樣品將會如何變化

嘉峪檢測網(wǎng)        2022-06-14 20:21

差示掃描量熱法(DSC)是在差熱分析(DTA)的基礎(chǔ)上發(fā)展起來的一種熱分析技術(shù),是在程序溫度控制下測量物與參比物之間單位時間的能量差(或功率差)隨溫度變化的一種技術(shù)。DSC技術(shù)克服了DTA在計算熱量變化的困難,為獲得熱效應(yīng)的定量數(shù)據(jù)帶來很大方便,同時還兼具DTA的功能。因此,近年來DSC的應(yīng)用發(fā)展很快,尤其在高分子領(lǐng)域,已成為研究各種物理和化學(xué)變化的有力工具。



聚丙烯(PP)是一種熱塑性半結(jié)晶聚合物,具有密度小、電絕緣性優(yōu)良、耐熱性優(yōu)良、耐腐蝕、價格低廉等特點。目前測試PP的熱力學(xué)參數(shù)的方法較多,采用差示掃描量熱儀測試,操作快速、簡便、可靠,測試精度也較高,但測試條件對試樣的DSC曲線及結(jié)果有較大的影響。已經(jīng)報道的文獻(xiàn)針對升溫速率、氣體流量和試樣填充量等單一測試條件對DSC測試結(jié)果的影響研究較多,但對多次測試過程間的相關(guān)性研究較少。



本文以聚丙烯注塑成型樣品為例,通過以不同溫度對樣品進(jìn)行狀態(tài)調(diào)節(jié)、不同升溫速率消除熱歷史和不同降溫速率冷卻結(jié)晶對樣品進(jìn)行兩次升溫和一次降溫實驗,探究其對各測試過程間的影響和關(guān)聯(lián)性,對于規(guī)范測試操作,提高測試水平和檢測質(zhì)量有著重大的意義。



1、實驗方法



1.1 不同溫度對樣品進(jìn)行狀態(tài)調(diào)節(jié)實驗



將樣品置于電熱鼓風(fēng)干燥箱,分別以23℃、60℃、80℃、100℃、120℃和140℃環(huán)境進(jìn)行調(diào)節(jié)2h,切取樣品5.0﹢0.1mg,根據(jù)GB/T 19466.3-2004建立試驗方法,測試條件:氮氣流量50 mL/min,30℃下穩(wěn)定5 min;以20℃/min速率升溫至210℃,保持溫度5min;以20℃/min速率降溫至30℃,保持溫度5min;以20℃/min速率升溫至210℃后結(jié)束。



1.2 不同升溫速率消除樣品熱歷史實驗



以(23±2)℃對樣品進(jìn)行狀態(tài)調(diào)節(jié)24h后,切取樣品5.0﹢0.1mg,根據(jù)GB/T 19466.3-2004建立試驗方法,測試條件:氮氣流量50 mL/min,30℃下穩(wěn)定5min;分別以5℃/min、10℃/min、15℃/min、20℃/min和25℃/min速率升溫至210℃,保持溫度5min;以20℃/min速率降溫至30℃,保持溫度5min;以20℃/min速率升溫至210℃后結(jié)束。



1.3 不同降溫速率冷卻實驗



切取樣品5.0﹢0.1mg,根據(jù)GB/T 19466.3-2004建立試驗方法,測試條件:氮氣流量50 mL/min,30℃下穩(wěn)定5min;以20℃/min速率升溫至210℃,保持溫度5min;分別以5℃/min、10℃/min、15℃/min、20℃/min和25℃/min速率降溫至30℃,保持溫5min;以20℃/min速率升溫至210℃后結(jié)束。



2、結(jié)果與討論



在各實驗得到的 DSC曲線經(jīng)數(shù)據(jù)分析處理可得到:第一次升溫外推熔融起始溫度Teim1、第一次升溫熔融峰溫Tpm1、第一次升溫外推熔融終止溫度Tefm1、外推結(jié)晶起始溫度Teic、結(jié)晶峰溫Tpc、外推結(jié)晶終止溫度Tefc、第二次升溫外推熔融起始溫度Teim2、第二次升溫熔融峰溫Tpm2和第二次升溫外推熔融終止溫度Tefm2,具體情況如下:



2.1 不同溫度對樣品進(jìn)行狀態(tài)調(diào)節(jié)實驗數(shù)據(jù)分析處理結(jié)果



根據(jù)實驗得到以不同溫度對樣品進(jìn)行狀態(tài)調(diào)節(jié)的DSC曲線,見圖1,進(jìn)行數(shù)據(jù)分析處理得到的結(jié)果如表1所示。



不同溫度條件下聚丙烯注塑成型的樣品將會如何變化

不同溫度條件下聚丙烯注塑成型的樣品將會如何變化



由表1可知,以不同溫度對樣品進(jìn)行狀態(tài)調(diào)節(jié),當(dāng)狀態(tài)調(diào)節(jié)溫度低于材料結(jié)晶峰溫時,其第一次熔融峰溫隨狀態(tài)調(diào)節(jié)溫度增大而增大,而當(dāng)狀態(tài)調(diào)節(jié)溫度接近或高于材料結(jié)晶峰溫時,其第一次熔融峰溫隨狀態(tài)調(diào)節(jié)溫度增大而減小,見圖2,而對降溫過程和第二次升溫過程無影響。



如表1,相同條件下,兩次升溫所得到的熔融峰溫有較大差異,第二次升溫的熔融峰溫較第一次熔融峰溫偏低約4℃。受狀態(tài)調(diào)節(jié)和熱歷史的影響,初始樣品晶型較復(fù)雜,有些晶體開始熔融的起始溫度較低,有些晶體熔融的終止溫度較高,整個熔融過程的溫度范圍較大。第一次升溫后,PP從完全熔融后的粘流態(tài)開始勻速降溫至常態(tài),PP分子鏈有足夠的時間運動調(diào)整,形成有序的排列。基于第一次升溫效應(yīng),樣品晶型結(jié)構(gòu)變得單一,熔融的起始溫度會向高溫方向移動,終止溫度會向低溫方向移動,熔程縮短,曲線變得尖銳,使得熔融峰溫向較低溫度段移動,因而第二次升溫測得的峰值較低,其結(jié)果更接近材料的熔點。



2.2 不同升溫速率消除樣品熱歷史實驗數(shù)據(jù)分析處理結(jié)果



根據(jù)實驗得到以不同升溫速率消除樣品熱歷史的DSC曲線,見圖3,進(jìn)行數(shù)據(jù)分析處理得到的結(jié)果如表2所示。



不同溫度條件下聚丙烯注塑成型的樣品將會如何變化

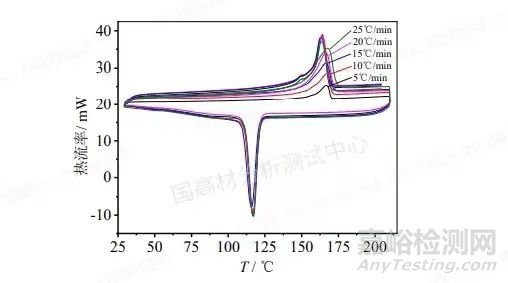

圖3 PP320粉(注塑樣板)在不同升溫速率消除樣品熱歷史的實驗曲線圖



不同溫度條件下聚丙烯注塑成型的樣品將會如何變化



圖4 升溫速率對PP材料第一次熔融過程的影響



不同溫度條件下聚丙烯注塑成型的樣品將會如何變化



由表2和圖4可知,以不同升溫速率進(jìn)行第一次升溫消除樣品熱歷史,隨著升溫速率的增大,第一次升溫過程外推熔融起始溫度減小,外推熔融終止溫度增大,且熔融峰溫有增大變化趨勢,而對降溫過程和第二次升溫過程影響較小。這是因為在DSC測試中,熱傳遞具有滯后性,試樣溫度必須經(jīng)過一定時間才能達(dá)到儀器的溫度。當(dāng)試樣開始熔融時,儀器的溫度已經(jīng)高于PP的熔點,其升溫速率越快,試樣對加熱溫度的響應(yīng)時間越慢,正是這種溫度滯后現(xiàn)象導(dǎo)致其熔融峰溫和外推熔融終止溫度變大。而對于外推熔融起始溫度,一方面溫度滯后會造成外推熔融起始溫度增大,但另一方面由于受熱歷史和PP材料晶體缺陷影響,當(dāng)升溫速率較慢時,分子鏈有足夠的時間運動并進(jìn)行調(diào)整,調(diào)整過程消耗一部分能量,使熔融過程延緩并向高溫方向移動,當(dāng)升溫速率增大后,調(diào)整過程來不及進(jìn)行,試樣中的結(jié)晶部分很快進(jìn)入熔融過程,從而使得外推熔融起始溫度降低。對于PP材料,熱歷史和晶體缺陷的影響程度高于溫度滯后的影響,致使外推熔融起始溫度隨升溫速率增大而減小。



另外,見圖3,隨著掃描速率的增大,其熔融特征峰越明顯,即高的掃描速率使記錄的轉(zhuǎn)變有高的靈敏度,另一方面,低的掃描速率能提供較好的分辨能力。選擇適當(dāng)?shù)乃俾蕦τ^察細(xì)微的轉(zhuǎn)變是重要的。



2.3 不同降溫速率冷卻實驗數(shù)據(jù)分析處理結(jié)果



根據(jù)實驗得到以不同降溫速率冷卻的DSC曲線,見圖5,進(jìn)行數(shù)據(jù)分析處理得到的結(jié)果如表3所示。



不同溫度條件下聚丙烯注塑成型的樣品將會如何變化

不同溫度條件下聚丙烯注塑成型的樣品將會如何變化



圖5 PP320粉(注塑樣板)在不同降溫速率冷卻的實驗曲線圖



由表3和圖6可知,以不同降溫速率冷卻結(jié)晶,其外推結(jié)晶起始溫度Teic、結(jié)晶峰溫Tpc和外推結(jié)晶終止溫度Tefc與降溫速率成反比。不同于第一次升溫過程受樣品熱歷史和形態(tài)的影響那么復(fù)雜,試樣在高溫熔融狀態(tài)后進(jìn)行均勻的冷卻,其降溫過程特征溫度轉(zhuǎn)變主要是受熱傳遞影響。另外,以不同降溫速率冷卻后對試樣第二次升溫的熔融峰溫會造成影響,其隨降溫速率增大而減少,見圖7。



不同溫度條件下聚丙烯注塑成型的樣品將會如何變化



圖6 不同降溫速率對PP材料結(jié)晶過程的影響



不同溫度條件下聚丙烯注塑成型的樣品將會如何變化



圖7 不同降溫速率對PP材料第二次升溫熔融峰溫Tpm2的影響



3、結(jié)論



(1)樣品狀態(tài)調(diào)節(jié)對PP材料DSC測試第一次升溫過程影響較大,其第一次升溫熔融峰溫受狀態(tài)調(diào)節(jié)溫度影響出現(xiàn)增大后減小,但對降溫過程和第二次升溫過程測試結(jié)果無影響;另外,受狀態(tài)調(diào)節(jié)和熱歷史影響,第二次升溫的熔融峰溫較第一次熔融峰溫明顯偏低,其第二次升溫的熔融峰溫更接近材料的熔點,因此,對于非反應(yīng)性的或非評定預(yù)處理前試樣性能的樣品,對樣品進(jìn)行二次升溫掃描測量是非常重要的。



(2)以不同升溫速率進(jìn)行第一次升溫消除樣品熱歷史,對PP材料DSC測試第一次升溫過程測試結(jié)果影響較大,隨著升溫速率的增大,其第一次升溫外推熔融起始溫度減小,熔融峰溫和外推熔融終止溫度增大,但對降溫過程和第二次升溫過程測試結(jié)果無影響。因此,對于非反應(yīng)性的或非評定預(yù)處理前試樣性能的樣品,可以使用較高升溫速率進(jìn)行第一次升溫,縮短消除熱歷史和樣品形態(tài)影響的實驗時間,提升測試效率。



 (3)以不同降溫速率冷卻對PP材料DSC測試結(jié)晶過程有顯著影響,其外推結(jié)晶起始溫度、結(jié)晶峰溫和外推結(jié)晶終止溫度均隨降溫速率的增大而減小,且降溫速率對降溫后第二次升溫掃描測得的熔融峰溫有影響,應(yīng)注意降溫速率的設(shè)定。



分享到:

來源:國高材分析測試中心

主站蜘蛛池模板: 亚洲国产午夜片| 国产在线拍偷自揄拍视频| 午夜精品一区二区三区在线播放| 91一区二区三区久久国产乱| 91精品夜夜| 亚洲乱码一区二区三区三上悠亚 | 国产欧美日韩va另类在线播放| 国产一区二区资源| 欧美乱偷一区二区三区在线| 午夜欧美影院| 日韩久久精品一区二区| 亚洲国产日韩综合久久精品| 国产一区二区片| 丰满岳妇伦4在线观看| 国产伦精品一区二区三区免费下载| 欧美一区二区三区在线免费观看 | 国产伦精品一区二区三区四区| 亚洲精品无吗| 国产精品亚洲第一区| 制服丝袜二区| 狠狠色丁香久久婷婷综| 国产免费一区二区三区四区| 综合色婷婷一区二区亚洲欧美国产| 欧美日韩亚洲另类| 午夜wwww| 福利电影一区二区三区| 国产91视频一区| 高清人人天天夜夜曰狠狠狠狠| 欧美一级片一区| 色婷婷久久一区二区三区麻豆 | 国产精品影音先锋| 日韩精品人成在线播放| 精品国产一区二区三区麻豆免费观看完整版 | 美女直播一区二区三区| 午夜免费网址| 欧美日韩一区二区三区四区五区| 真实的国产乱xxxx在线91| 国产乱人伦精品一区二区| 乱子伦农村| 精品国产一二区| 国产精品视频99| 狠狠色成色综合网| 欧美二区在线视频| 91麻豆精品国产91久久久久| 美女张开腿黄网站免费| 中文乱幕日产无线码1区| 欧美一区二区三区久久久| 日韩精品免费一区二区中文字幕 | 农村妇女毛片精品久久| 久久艹国产精品| 精品一区二区三区自拍图片区| 国产精品一区二区日韩新区| 久久久久亚洲精品| 欧美日韩国产三区| 日本二区在线观看| 热久久一区二区| 日韩精品一区二区久久| 国产精品视频免费一区二区| 久久一级精品视频| 午夜wwwww| 欧美一区二区三区免费电影| 欧美日韩激情在线| 国产激情二区| 91人人精品| 99日本精品| 国产69精品久久久久999天美| 久久久精品a| 国产一区二区电影在线观看| 午夜性电影| 国产日韩欧美精品一区二区| 高清人人天天夜夜曰狠狠狠狠| 亚洲欧洲另类精品久久综合| 91精品福利观看| 亚洲高清久久久| 午夜免费av电影| 久久99视频免费| 久久国产精品精品国产| 最新国产精品自拍| 亚洲国产精品日韩av不卡在线 | 精品久久久久久中文字幕大豆网| 亚日韩精品| 夜夜精品视频一区二区|
