研究背景

根據機器人所使用的材料，可以將目前的機器人分為剛性機器人與軟體機器人。相對于剛性機器人，軟體機器人擁有更大的自由度，在靈活性上具有較大的優勢。在過去的幾十年中，研究人員研究出了各種軟體機器人，實現了許多傳統機器人所難以實現的功能，如柔性抓取，仿生爬行等。軟體機器人的驅動源也多種多樣，包括氣動，介電，化學物質和折紙等。

折紙作為一門從二維到三維映射變換的藝術，是一種從平面到空間非光滑復雜曲面的拓?fù)渫咦儞Q。折紙折痕的拓?fù)湫问剑约罢奂垯C(jī)構方式變化，在各個研究領域中都一直受到研究者們的高度關注。其中，一類構型的折紙由Birtua Kresling提出，領域內將其命名為Kresling折紙構型，自然，相應的折紙驅動單元被命名為為Kresling驅動單元。折紙機器人的機器人又分為：磁驅，氣動，電磁電機，形狀記憶合金式等。去除引線的束縛，磁驅的方式因?yàn)榭梢詿o(wú)線控制大大拓展了這類型機器人的運動場合。

針對于醫療微創輔助設備應用較為缺乏研究的前提下，研究團隊提出了一種基于Kresling驅動單元的磁驅折紙爬行機器人。為了拓展該類型機器人對不同地形的適應性，團隊將該機器人的運動設計仿生于自然界的尺蠖昆蟲，加之磁場驅動的優勢，將其進行了結構小型化設計，使其具有基本的爬行和轉彎能力同時，也具備藥物儲存和釋放的功能性，可應用于微創輔助設備，大大拓展了該類型機器人的應用領域。

創新點

斯坦福大學的Ruike Renee Zhao團隊報道了一種磁控式的折紙機器人。該團隊在這項工作中通過有限元分析以及理論上推導和驗證了爬行磁驅軟體機器人上運動時所需的扭矩值，然后通過磁場控制對爬行機器人的扭矩進行控制，以實現對爬行機器人的前進和轉向運動。同時，磁驅的優勢在于可以提供無線驅動，從而實現機器人的小型化和綠色能源化的機器人設計。最后，團隊通過實驗展示了機器人的藥物儲存和釋放能力，以此說明了所提出的機器人可以勝任醫療微創輔助設備的工作，如運輸和釋放藥物進行靶向治療。

文章解析

文初，結合有限元仿真，團隊對Kresling驅動單元的爬行機器人的結構進行了詳細介紹，其中包括Kresling驅動單元的驅動原理，輸出扭矩。其中，爬行機器人如圖1所示圖片

圖1：基于Kresling驅動單元爬行機器人構型：(A) Kresling驅動單元示意圖；(B) 由兩個具有反向折痕方向的驅動單元制成的偶極子示意圖；(C) Kresling驅動單元的扭矩實驗測量曲線；(D) 由兩個Kresling驅動偶極子制成的爬行機器人示意圖；(E) Kresling爬行機器人驅動所有單元所需的扭矩；(F) 對所有驅動單元同時收縮時的有限元仿真驗證結果。

根據以上機器人實現運動所需的扭矩分布結果，團隊對應布置了了四個磁化方向，用于分配爬行機器人的扭矩，以實現機器人的運動：

圖2：爬行機器人的磁力驅動機構； (A)爬行機器人樣機；(B) 初始狀態和收縮狀態下的機器人結構和磁化示意圖；(C)機器人收縮期間單元之間的扭矩比；(D) 40 mT 磁場強度下的機器人收縮示意圖；(E) 不同磁場強度下機器人收縮百分比值

在搭建完磁場后以及對機器人的收縮長度進行研究之后，團隊展示了機器人在不同磁場強度下爬行機器人的運動特性，其中包括爬行機器人的步距和速度特性：

圖3：機器人的爬行機構；(A)爬行機器人在 40 mT 磁場強度下的單步步距；(B) 不同磁場強度和頻率下爬行運動的幅值和 (C)速度特性

在初步驗證該機器人具有初步運動的能力后，團隊開始對提出的爬行機器人更為復雜的運動進行相應控制，讓機器人按照既定的路線進行跟隨爬行運動，包括轉彎和循跡：

圖4：爬行機器人的轉向和導航；(A) 爬行機器人的轉向原理；(B) 爬行機器人按照既定時間沿 “Z”路徑進行循跡；(C) 機器人按照既定時間沿“O”形路徑進行循跡

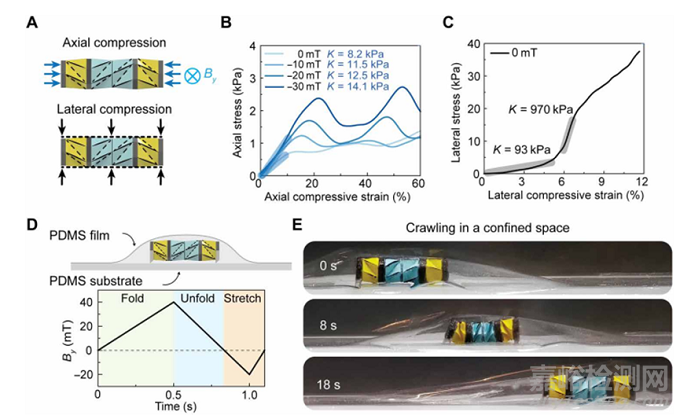

圖5：爬行機器人的各向異性特性；(A) 軸向和橫向壓縮施加示意圖；（B）在不同磁場下沿軸向的壓應力-應變曲線；（C）在不同磁場下沿橫向的的壓應力-應變曲線；(D)在密閉空間中爬行的示意圖；(E) 前進運動

文末，團隊開展了爬行機器人運輸藥物的實驗，以此來說明該類型機器人具備微小型藥物的運輸和釋放能力，面向微創輔助設備，可以進行靶向治療：

圖 6.爬行機器人的藥物運載和釋放示意圖（藍色為藥丸）；(A) 帶通孔結構的改進型爬行機器人的示意圖，通孔用于放置藥丸；(B) 爬行機器人在初始狀態和收縮狀態下的藥丸位置；(C) 所運載的藥丸逐漸溶解在水中的過程示意圖

讀后感

基于上述特點，折紙機器人未來將在工業生產、醫療救援、軍事探測等領域具有巨大的應用前景。團隊在本設計上，提出了一種可以運輸和釋放藥物的磁驅式折紙機器人，使其在醫療微創輔助設備的應用上有很大的應用空間和工程背景。然而，這類型的折紙機器人在極端環境因素下的動態特性（如變形、穩態頻響和瞬態響應特性），目前還不得而知。此外，其極端力學特性在極端環境因素作用下，其響應會發生變化，此時其理論建模，分析和實驗也需要進一步去探索。
