本文分析了電子設備熱循環失效機理，介紹焊點熱循環失效的Engelmaier-Wild壽命模型。應用Engelmaier-Wild壽命模型, 本文提出了一種電子設備熱循環加速可靠性試驗方案。通過某電路板熱循環加速可靠性試驗案例及其試驗數據，驗證了Engelmaier-Wild壽命模型應用在電子設備熱循環加速可靠性試驗的適用性。



軍用飛機的環境故障率的研究表明，全部電子設備故障中約有55%是與熱事件（高溫和熱循環）相關。電子設備在使用過程中均會經歷熱循環應力，熱循環載荷來自于電子產品開關通電造成的功率循環和其工作環境變化的溫度循環。一般軍用電子設備每天通電一次，10年內累積大約3650個熱應力循環；計算機在15年內每天通電兩次，將累積大約11000個熱應力循環；汽車在20年內每天啟動10次，將累積大約73000個熱應力循環。電子設備在使用期內經歷的熱循環次數范圍大致在105之內，這些熱循環引起的故障屬于典型的低周疲勞故障。



通過試驗驗證電子設備熱循環可靠性，試驗周期較長，通常需要采用加速試驗的方法。本文分析了電子設備熱循環試驗失效機理，介紹了適用于焊點的蠕變-疲勞壽命分析的Engelmaier-Wild模型，最后通過一個加速可靠性試驗案例，進行模型的應用和驗證。



電子設備熱循環失效機理



在熱循環環境下，電子設備中不同材料的熱膨脹系數的差別，導致元器件與PCB基本板連接處產生很高的應力和應變。典型元器件連接如圖1所示，PCB板膨脹位移XS，元器件膨脹位移XC，焊點高度h。PCB板的膨脹系數大于元器件，XS>XC，此時元器件引線和焊點將承受應力。引線承受彎曲應力，產生塑性彎曲變形，若引線存在又尖又深的割痕，導致嚴重應力集中，會導致引線斷裂失效。若引線工藝完好正常，在很小的位移情況下，引線彎曲疲勞具有上百萬循環壽命，大多數電子設備在壽命期內不會遇到這樣多大的熱應力循環。焊點由于在高溫下強度較低，在熱循環中會產生較大的蠕變和應力松弛，從而產生裂紋，直至斷裂。



對于無引線的元器件焊接，由于沒有引線的彎曲作用，焊點承受更大的應變，如圖2所示。





圖1(左) 有引線焊接連接；圖2(右)無引線焊接連接



錫鉛（Sn-Pb）焊料由于其突出的可焊性和可靠性，目前是最主要的焊料材料，其融化溫度TM=183℃。溫度超過20℃時，錫鉛（Sn-Pb）焊料容易發生蠕變和應力松弛，溫度越過或應力水平越高時，焊料的蠕變和應力松弛越快。



熱循環導致焊點合金內部產生熱應力-應變循環，同時引發焊點金屬學組織的演化（晶粒組織變粗糙）。力學和金屬學因素的共同作用，導致宏觀表象為焊點裂紋的萌生與擴展，引起電信號傳輸失真的失效現象。隨著疲勞損傷累積，焊點的疲勞壽命消耗大約25%到50%之后，在晶粒交界處形成微孔洞，這些微孔洞增長形成微裂紋，進一步增長并聚集成大裂紋。

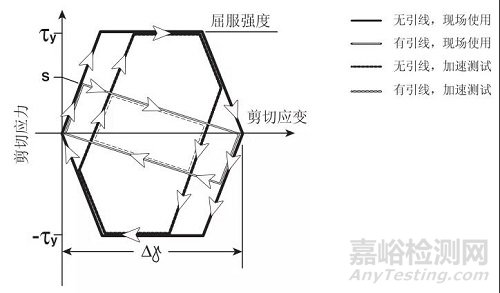

圖3表示焊點粘塑性的蠕變應力松弛的疲勞過程。圖中一個循環滯回環區域表示消耗一個疲勞循環。粘塑性應變能引起的疲勞損傷，是由一個個周期積累形成的。在較高溫度下，幾十分鐘，在較低的溫度下需要幾天，焊點應力會完全松弛，造成最大的塑性應變，超過這個時間將不會引起更多的疲勞損傷。





圖3 累積疲勞損傷



圖3中，無引線的焊點會進入屈服階段，每個循環疲勞損傷較大。有引線的焊點，由于引線的應力明顯低于焊點屈服強度，大大減少了每個循環的疲勞損傷。



加速試驗時，為了節約時間，停留時間是不足以使得應力完全松弛。其回環區域比相應的能承受完全應力松弛條件下的回環區域小很多。在同樣的溫度循環范圍下，加速試驗的循環次數不直接等同于實際運行的循環次數。



電子設備熱循環疲勞模型



金屬的通用疲勞損傷模型包括Morrow模型、Coffin-Manson模型、Smith-Watson-Topper（SWT）模型等。在Morrow模型的基礎上，針對電子設備焊點蠕變-應力松弛疲勞的特點，IPC（美國電子電路和電子互連行業協會）產品可靠性委員會提出了針對電子設備焊點的疲勞損傷模型——Engelmaier-Wild模型。



Engelmaier-Wild壽命模型為：



(1)



（2）



針對無引線焊接連接：



 (3)



有引線焊接連接：



(4)



疲勞延展性指數：



(5)



模型中參數如下：



A—焊點有效的最小承載面積；



F—經驗系數，無引線焊接連接（1.5>F>0.7），軟引線的焊接連接（F=1）；



h—焊點高度；



KD—無約束，未焊接的元器件引線的對角線抗撓剛度；



2LD—從元器件焊點焊盤中心測量元器件焊點之間的最大距離；



N—產品壽命期間的運行周期數；



x—在N次循環后，元器件的累積失效概率，%；



Nf（x%）—按x%的失效率能運行的循環數；



TC，TS—高溫狀態下，元器件和基板溫度狀態的運行溫度；



TC,0，TS,0—低溫狀態下，元器件和基板溫度狀態的運行溫度；



TSJ=(1/4)( TC+TS+TC,0+TS,0)平均循環焊點溫度；



tD—半周期的停留時間，高溫和低溫下應力松弛的平均時間；



αC，αS—元器件，基板的熱膨脹系數（CTE）；



β—威布爾分布形狀參數，無引線連接為4，軟的有引線連接為2；



ΔD—完全應力松弛下潛在的循環疲勞損傷；



ΔTC=TC-TC,0—元器件循環溫變；



ΔTS=TS-TS,0—基板循環溫變；



Δα=αC-αS，元器件和基板的熱膨脹系數CTE不匹配；



ΔTe=（αSΔTS-αCΔTC）/Δα，循環溫變；



Εf’=0.325疲勞延性系數（共晶錫鉛63/37和60/40焊料），其他焊料取值將會不同。



根據Engelmaier-Wild壽命模型，定義電子設備熱循環試驗加速因子：



（6）



式（6）括號中use代表使用環境，test表示試驗環境。



本文分析了電子設備熱循環失效機理，介紹焊點熱循環失效的Engelmaier-Wild壽命模型。應用Engelmaier-Wild壽命模型, 本文提出了一種電子設備熱循環加速可靠性試驗方案。通過某電路板熱循環加速可靠性試驗案例及其試驗數據，驗證了Engelmaier-Wild壽命模型應用在電子設備熱循環加速可靠性試驗的適用性。



電子設備熱循環加速可靠性試驗策劃



加速可靠性試驗是使用相同的損傷機理，比產品使用所需更短的時間去激發失效或累積損傷。加速方法主要包括增加壽命控制變量的量級和增加頻次兩類。



關鍵要理解加速試驗和被加速的實際使用環境之間的關系，基于適合的損傷、失效機理和服務環境來選擇試驗類型和試驗條件。



電子設備熱循環有三種類型：



1）功能循環：模擬實際工作狀態，包括元器件內部功耗，外部溫度變化、熱傳導。



2）溫度循環：環境溫度交替變化，溫變率應低于20℃/min，以避免熱沖擊，溫度保持時間推薦大于15min。



3）熱沖擊循環：溫變速率30℃/min以上，熱沖擊和溫度循環失效模式不同，不在本文討論范圍。



電子設備焊點疲勞失效檢查一般有定期焊點裂紋的目視檢查，定期破壞焊點來檢查初始強度的降低情況，和監測一些初始電性能變化，如：電阻的增加。



考慮到失效檢查的方便性和試驗時間限制，推薦使用電性能監測的方法。試驗過程中出現電連續性首次中斷（電阻大于1000Ω），并且在其后續增加的10%循環內出現9次被確認的中斷，即可確認為焊點疲勞失效。



試驗方案策劃要考慮電子設備的自變量參數，包括設計參數、工藝參數、產品參數、使用環境參數等，具體比如：溫度波動、元器件尺寸、熱膨脹系數、焊點高度、引線硬度、失效概率等。



評估自變量參數的水平和范圍，在不改變失效機理的前提下，盡量提高變量參數范圍，縮短加速試驗時間。根據自變量參數選值，預估加速可靠性試驗預期循環次數和試驗時間，使試驗經費控制在可接受范圍之內。



關于試驗樣本數量，由于焊點蠕變疲勞失效是概率分布，為了便于統計出合理的測試結果，需要至少32個試驗樣本。



試驗測試板的組裝和加工應盡可能和實際產品相同。電子產品存儲一年后焊點的焊料晶粒組織會明顯粗糙化。試驗測試板在加速試驗前應該進行熱老化和環境應力篩選，推薦在(100-125)℃下，熱老化(100-300)h。熱老化后的測試板在室溫下存儲一段時間，以便焊接結構穩固。



試驗過程中每個熱循環升降溫速率不應超過20℃/min，有足夠的溫度保持時間，使焊點內應力松弛。



試驗過程中需要對試驗箱運行溫度、試驗基板不同部位和元器件進行溫度測量。



對于試驗過程中出現的失效，進行目視檢查，必要時進行金相分析，評定失效模式。



某電路板加速可靠性試驗案例



01 某電路板參數和使用條件



某電路板安裝8個無引線CC1820片式電容，設計壽命10年，每天通斷電一次（N=3650循環）。使用溫度日循環，平均日循環溫度ΔT=40℃。10年后可接受的累積失效率x=0.5%。通過試驗驗證其10年后失效率能否滿足要求。



CC1820片式電容物理參數為：αC=6.8ppm/℃，h=0.127mm，LD=2.032mm。



電路板基板為低CTE多層板，αS=10.5ppm/℃。



02 試驗電路板參數和試驗條件



電路板基板的也熱膨脹系數較低，為了加速焊點的疲勞失效，更換熱膨脹系數較大的FR-4多層板，αS=16ppm/℃。每試驗電路板安裝8個CC1820片式電容，其工藝與實際產品相同，共32個試驗電路板參與加速試驗。



試驗條件選定為(0-100)℃的溫度循環，TD=15min，ΔTe=100℃，TSJ=50℃，每天24個試驗循環。



03 試驗數據



試驗共進行6400循環，出現17個失效，失效數超過試驗件數量一半，試驗結束。



表1 熱循環試驗失效數據





04 數據分析計算



根據試驗數據表1，計算失效率，可以得到失效率與壽命的關系曲線。



將式（2）轉化為失效率和壽命的關系如下：





式（7）為典型的失效率與壽命的威布爾分布關系式。

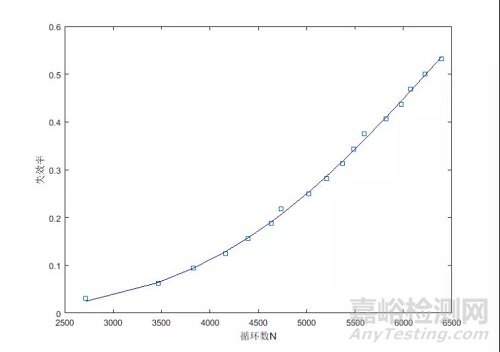

通過試驗數據進行失效率和壽命的威布爾分布關系曲線擬合，計算得到式（7）中β=4，N(50%)=6233，擬合相關系數R2=0.9987，擬合曲線與試驗數據見圖4。





圖4 失效率與循環數N試驗數據與擬合曲線





可以看出試驗數據符合β=4的威布爾分布，平均壽命N(50%)=6233。



試驗為8個器件一組進行，根據樣本分組修正公式：





式中：



β—威布爾分布形狀參數；



m—一組器件的數量。



根據式(8)，可以計算出試驗條件下單個CC1820器件的平均壽命：N(50%,test)=10483。



根據式(5)，可以計算出疲勞延展系數：ΔT=40℃，c(use)=-0.4739；ΔT=100℃，c(test)=-0.41599。



根據式(1)可以計算得到加速試驗下單個器件一個循環損傷：ΔD(test)=0.01593。



根據式(3)計算得到經驗系數F=0.7035。



將經驗系數F帶入式(3)，可以計算得到使用環境下：ΔD(use)=0.002563。



根據式(6)可以得到加速試驗加速系數：=14.01。



根據式(1)，計算得到使用環境下單個器件平均壽命N(50%,use)=146833。



根據式(8)，計算得到電路板8個一組器件平均壽命N(50%,use)=87308。



根據式(2)，可以計算使用環境下，電路板失效率x=0.5%時，電路板的壽命為N（0.5%,use）=25460。



根據式(2)，同樣可以計算工作環境下使用10年時，電路板失效率x=2.117E-6。



可知電路板工作10年時，失效率<0.5%，滿足使用要求。



結  論



1）本文分析了電子設備熱循環失效機理，介紹焊點熱循環失效的Engelmaier-Wild壽命模型。



2）應用Engelmaier-Wild壽命模型, 本文提出了一種電子設備熱循環加速可靠性試驗方案。



3）通過某電路板加速可靠性試驗案例的試驗數據，驗證了Engelmaier-Wild壽命模型應用在電子設備熱循環加速可靠性試驗的適用性。



引用本文：



周天朋，劉向勃，祝濟之.電子設備熱循環加速可靠性試驗研究與應用[J].環境技術，2021，230(02):67-71.

專家簡介：周天朋，天津航天瑞萊科技有限公司，男，博士，研究員，主要從事環境、可靠性試驗技術研究。
