前言：羅替高汀透皮制劑是貼劑“析晶”問題而導致部分撤市的典型案例。羅替高汀的案例的另一方面的典型性在于，析晶導致的質量的問題是由于“意外的出現了一種新的更穩定的晶型”，甚至在更穩定的晶型出現后，原來的晶型無法用之前的方法重復制備出來，暫時消失了，這也是“消失多晶型”命名的來源。

羅替高汀（Rotigotine）—高光時刻

雖然國內外上市的透皮貼劑品種已有上百種，但都是先有口服或注射劑后才陸續開發透皮給藥制劑，而UCB公司是將“新分子羅替高汀（rotigotine）”直接開發為透皮貼劑，這在當時沒有先例，屬于全球首個透皮給藥的“新分子實體”，其在透皮制劑歷史上具有“里程碑”意義。

此外，羅替高汀貼片可以在24 h內保持藥物的持續和穩定的遞送藥物，血藥濃度長時間保持平穩，一天一片，病人依從性好，且對帕金森（PD）和中重度不寧腿綜合癥療效好，不良反應低，在治療領域同樣具有重大意義。

意外“析晶”-至暗時光

羅替高汀研發至上市期間均只發現一種晶體形態FormI，2006年在英國獲批，2007年相繼在美國和歐盟獲批，商用名稱Neupro。2007年底，上市的貼劑中，意外出現“雪花狀”結晶（如圖1）。羅替高汀貼片析出晶體，是純的API晶體，只不過是另一種研究者先前從未見過的晶型—更穩定的晶型Form II。從理論上講，析晶的片劑本身沒有任何安全風險；但由于API必須是溶解狀態才能透過皮膚，進入全身血液系統，因此“析晶”會降低貼片的生物利用度，從而影響療效。

圖1 羅替高汀貼片“雪花”狀析晶的圖片

羅替高汀透皮貼片中的“析晶”問題，直接導致上市產品在美國市場被“撤市”；而在歐洲市場上，情況略好于美國：為了平衡“病人獲益”及“析晶的潛在風險”，特定批次被召回，只有低劑量規格貼片可以繼續用于正在使用羅替高汀治療的病人中，高劑量規格停止使用，并且限制“新PD病人”的不能啟動使用該藥物。EMA在此限制的基礎上，采取了原研提供的“過渡方案”— 冷鏈貼片，即制劑配方并未改變，只是在低溫條件下制劑生產和儲存方。科學家有實驗證據表明，低溫生產和儲層可以有效減緩貼片“析晶”的速度，但冷鏈貼劑的使用，給病人用藥的便利性帶來很大的問題，同時高劑量規格的病人依然“無藥可用”。因此EMA和FDA均要求原研制劑生產商徹底解決析晶問題—開發穩定的“常溫貼劑”。

消失多晶型的“元兇”—構象多晶型

上市后產品中，突然意外出現的更穩定晶型FormII，與在藥物研發階段唯一存在的晶型Form I，是構象多晶型。Form I和Form II晶型具有相似的氫鍵作用鏈及空間排列方式，但造成晶型不同的最大的區別是噻吩環（圖2b所示）的隨機位置的區別即“構象不同”。（如大學有機化學實驗中，大家都玩過的環己烷船式構象和椅式構象模型）。特別諷刺的是，制藥史上第一個因?yàn)?ldquo;消失多晶型”撤市的藥物“利托那韋”，也是因?yàn)橥蝗怀霈F(xiàn)一種更穩定的“構象多晶型”，縱然有“前車之鑒”，羅替高汀依然被動“踩坑”，成為歷史上第二個因相似的“新晶型出現”引發的藥品質量問題而撤市。

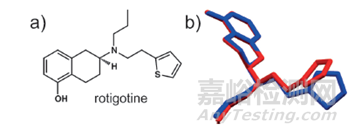

圖2 a) 羅替高汀的化學分子式；b) 羅替高汀兩種構象，紅色是Form I的構象；藍色是Form II的構象

構象多晶型的定義是指分子構象的不同導致晶體結構不同的晶體形式（但晶體的排列方式是相同的），而堆積多晶型是指剛性分子或固定構象的柔性分子在不同晶體結構中的“排列方式不同”的晶體形式。一句話簡單概括構象多晶型：砌房子的圖紙（分子的排列方式）沒變，變形的磚（構象）堆砌的房子（晶型），叫構象多晶型。

圖3 堆積多晶型和構象多晶型的示意圖

重回市場—更改制劑處方

2020年12月CDE發布了《化學仿制藥透皮貼劑的技術指導原則（試行版）》中強調：“研究者應根據輔料與材料的特性以及在制劑中的用途，對輔料與材料的功能性相關指標進行研究。” API的晶型不一樣，與輔料尤其是抑晶劑（通常為高聚物）聚合作用的方式不一樣，因此重新開發羅替高汀的貼劑，需要重新篩選高聚物及高聚物比例抑制結晶，初篩的方法：

a）將原料藥制成過飽和的溶液；b）向過飽和溶液中加不同的聚合物；c）記錄析晶的時間，析晶所需時間越長，則該聚合物抑制結晶作用效果越好。更進一步確定處方中抑晶能力，則可通過XRD、DSC、顯微鏡和光譜法，選擇專屬的方法評不估同處方中晶體析出及生長的速率，從而評估高聚物抑制析晶的能力。

羅替高汀用了大概4年時間重回市場，新的透皮貼劑處方（在常溫下穩定的貼片），人體BE實驗證明與剛上市的貼片以及“冷鏈貼片”生物等效（圖4）。Neupro于2012年獲FDA和EMA再次批準上市，至此EMA市場上的“過渡期間片劑”-冷鏈貼片完全被替換。2018年中國批準進口，銷售市場前景好。重回市場，歸來還是那個“少年”。

 圖4 新制劑處方BE實驗對比圖

結束語：羅替高汀是制藥歷史上第二個因?yàn)榫蛦栴}而導致撤市的“上市藥品”。第一個也是最著名的晶型轉晶問題導致撤市的是“利托那韋”。二者有很多相似的地方：第一. 研發至上市均只發現一種晶型；第二，.新晶型出現后，一段時間內，之前長期穩定存在的晶型突然消失了，即無法通過之前的方法制備得到（這也是消失多晶型說法的來源）；第三，同樣是某“未知因素”觸發出現了更穩定的“構象多晶型。最后，殊途同歸，科學家們通過系統晶型-制劑研究，均將產品重新推回市場。雖然突發的晶型轉晶導致的藥品質量問題對產品市場及患者造成的負面的影響無法挽回，但“做藥人”讓“好藥”能重回市場，其科學的精神和執著的態度，值得欽佩。

參考文獻

[1] Buar D K, Lancaster R W , Bernstein J . Disappearing polymorphs revisited.[J].Angewandte Chemie International Edition, 2015, 54(24):6972–6993.

[2]Bauer J,  Spanton S ,  Henry R , et al. Ritonavir: An ExtraordinaryExample of Conformational Polymorphism[J]. Pharmaceutical Research, 2001,18(6):859-866.

[3] European Medicines Agency. 2009. Scientificconclusions and grounds for the amendment of the marketing authorisation ofNeupro presented by the EMEA. Accessed June 14, 2015, at: http://www.ema.europa.eu/docs/enGB/document library/EPAR - Scientific Conclusion/human/000626/WC500026400.pdf

[4] Rascol, O. & Perez-Lloret, S. Rotigotine transdermaldelivery for the treatment of Parkinson’s disease. Expert Opin. Pharmacother. 10, 677–691 (2009).

[5] J.P. Elshoff, L. Timmermann, M. Schmid, C. Arth, M. Komenda, M.Brunnert, L. 696 Bauer, Comparison of the bioavailability and adhesiveness ofdifferent rotigotine transdermal patch formulations, Curr. Med. Res. Opin. 29(2013) 698, 1657–1662.
