水下航行器設計型式繁多，技術密集度高，屬于公認的高技術領域，是當今世界各國研究工作的熱點。如今隨著人工智能、計算機與微電子技術的迅猛發展，水下航行器向著尺寸小、重量輕、造價低、集成化、模塊化的目標前進。小型水下航行器體積小、重量輕，便于存儲、布放和回收，具有環境適應能力強、活動范圍大、應用領域廣泛等諸多優勢。在軍事上，隨著近代高新技術的飛躍發展，水下武器裝備已經融合了火箭、魚雷、導彈、現代信息技術，具備自航、自導等功能。

由于水下航行器信息化發展，其攜帶了大量電子設備，其可靠性由于所處的特殊環境將面臨波浪、海流、泥沙、鹽霧等影響。電子設備可靠性模型和預計是相對較新的學科，誕生于第二次世界大戰中，應對復雜的電子設備高失效率時，可靠性才作為一個學科進行研究。在上個世紀八十年代以前，指數分布或常失效率模型作為唯一可用的電子元器件可靠性預計模型，其代表是美國國防部發布的MIL-HDBK-217，此外的GJB 299等可靠性預計標準也采用同樣的模型。在MIL-HDBK-217基礎上，發展了其它的預計方法，如通信領域的Telcordia SR-332,民用設備的RDF-93和RDF-2000,航空和軍用領域的FIDES guide 2009[8]等可靠性模型。本文基于FIDES模型，該模型為基于失效物理的可靠性模型，統一實現了對工作狀態和非工作狀態電子設備可靠性進行預計，同時，該模型中的應力加速模型除溫度應力和電應力外，還采用機械應力、溫濕度、溫度循環等應力加速模型，結合綜合應力剖面建立，可以更精確的反映電子設備壽命周期內環境應力對產品可靠性的影響。

可靠性仿真設計及結果

1 、基于失效物理的可靠性仿真方法

采用現有的基于失效物理的可靠性方法進行可靠性仿真。其中溫度加速模型采用Arrhenius模型，溫循應力采用Norris-Landzberg模型、濕度應力采用Peck模型、機械振動應力采用Basquin模型、電應力采用與溫度應力聯合的電壓降額指數模型?；瘜W(xué)應力主要考慮鹽霧等污染水平的強弱進行影響分級的方法進行考慮。

2 、研究對象

該電子設備為水下航行器控制計算機，用于進行多信號識別和綜合判斷，主要器件包括CPU、存儲器、FPGA、譯碼器等集成電路、連接器、電阻、電容、二極管等453個器件組成。

3 、任務環境

針對計算機板進行電子設備可靠性預計分析，在日歷壽命8760h和開機狀態下，針對功率、環境溫度、相對濕度、溫差、循環次數、循環持續時間、隨機振動、鹽霧污染水平、環境污染水平、使用污染水平等10個環境因素對可靠性失效率影響進行分析。結合該設備實際使用環境，該設備任務環境剖面應力范圍如表1所示。

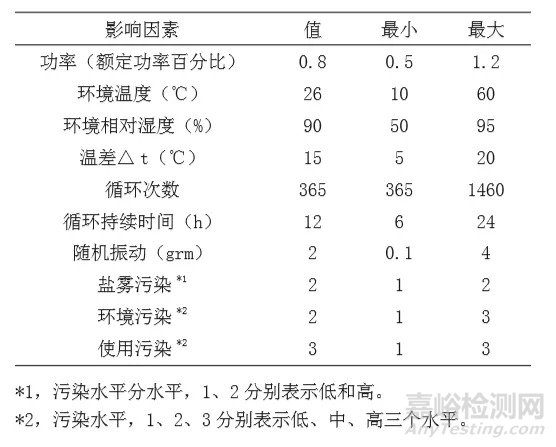

表1 任務剖面環境應力水平

4 、仿真試驗設計

本次仿真試驗的設計采用正交試驗設計。正交試驗設計是指研究多因素多水平的一種試驗設計方法。根據正交性從全面試驗中挑選出部分有代表性的點進行試驗，這些有代表性的點具備均勻分散，齊整可比的特點。正交試驗設計是分式析因設計的主要方法。當試驗涉及的因素在3個或3個以上，而且因素間可能有交互作用時，試驗工作量就會變得很大，甚至難以實施。正交試驗設計的主要工具是正交表，試驗可根據試驗的因素?cái)?shù)、因素的水平數以及是否具有交互作用等需求查找相應的正交表，再依托正交表的正交性從全面試驗中挑選出部分有代表性的點進行試驗，可以實現以最少的試驗次數達到與大量全面試驗等效的結果。結合應力范圍，設計了不同影響因素的應力水平，如表2所示。

表 2  仿真試驗環境參數水平設計

同時對于10因素一階響應面建模需11組數據、二階響應面建模需66組以上數據。為了滿足10因素不同類型響應面建模，共設計76組仿真試驗條件。

5、 仿真結果

通過正交試驗設計，對不同環境應力參數進行拉偏，該失效物理方法可以分類出各影響因素和熱、熱循環、機械、熱電等不同失效機理下引起的失效率，可靠性仿真結果如圖1所?？梢钥闯鲆鹗蚀蟮氖C(jī)理主要為熱和機械應力。

圖1 76組不同條件下可靠性仿真結果

可靠性近似建模及分析

 1 、近似建模方法

近似建模方法是通過數學模型的方法逼近輸入量與輸出量的方法。在可靠性預計中，由于計算參數多切復雜，為了快速評價不同環境對可靠性的影響，有必要在失效物理模型基礎上進行近似建模，提高可靠性仿真效率，促進優化和改進設計。主要的近似模型有：（1）響應面模型，（2）Kriging模型，（3）徑向基模型，（4）正交多項式模型等。其中公式（1）為一階響應面模型，公式（2）為二階響應面模型。

Kriging（克里格）又稱空間局部插值法，以變異函數理論和結構分析為基礎，在有限區域內對區域化變量進行無偏最優估計的一種方法。徑向基模型為神經網絡模型，正交多項式模型為切比雪夫多項式回歸擬合。

本文采用響應面和Kriging近似模型進行環境因素對可靠性影響的對比分析，同時對以上四種方法的擬合誤差進行了對比。

 2 、不同近似建模影響趨勢分析

從圖2~4中各不同近似建模方法各單因素對失效率影響分析圖可以看出，一階響應面1階模型分析的趨勢居中、二階響應面模型分析的趨勢最保守、kriging趨勢最小。

不同近似模型環境影響因素對失效率的影響如圖2、圖3、圖4所示，可以看出一階響應面模型為線性關系，其它兩個模型為非線性模型。

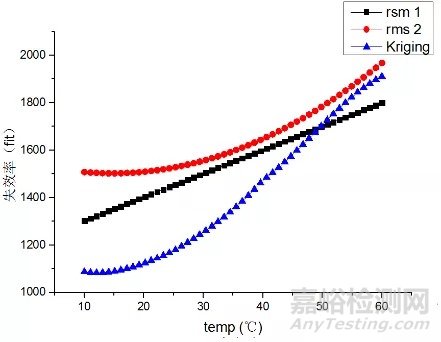

圖2 不同近似建模方法溫度對失效率影響

圖3 不同近似建模方法溫差對失效率影響

圖4 不同近似建模方法振動對失效率

從圖2、圖3可以看出溫度和溫差對失效率影響，二階響應面模型保守，一階響應面居中，kriging較小。但振動對失效率影響當振動量級大于2.5grm時，kriging模型趨勢超過其它兩個模型。

 3 、建模誤差分析

在功率（額定功率百分比）80%，環境溫度26℃，相對濕度90%，溫差15℃，年循環365次，循環持續時間12h，隨機振動2grm，鹽霧污染高等統一條件下，按照各自近似建模獲得的模型對比分析其誤差，如表3所示。對比分析的近似建模包括Kriging的高斯、指數、線性、立方等模型，響應面一階、二階模型，徑向基神經網絡模型和正交多項式模型，可以看出二階響應面模型誤差最小。

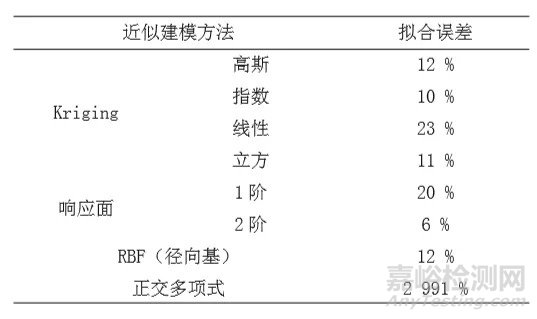

表3 近似建模誤差

結論

本文針對水下航行器電子設備采用基于失效物理的可靠性方法進行了溫度、相對濕度、溫升、振動、功耗等10因素影響可靠性正交試驗仿真，結合仿真結果進行了4種近似建模方法對比?？梢垣@得以下結論。

（1）基于失效物理的可靠性預計方法在不同應力條件下可靠性結果不同，反映了其失效物理特性。

（2）二階響應面模型相對kriging模型可靠性結果較保守。

（3）二階響應面模型相對本文提到的近似模型，擬合誤差最小。在誤差接收范圍內，可利用該方法建立電子設備在各環境影響下的可靠性模型，快速評估各環境對可靠性的影響，促進產品優化和改進設計。
