1. 什么叫漏磁場？

當用磁化器磁化被測鐵磁材料時，若材料的材質是連續、均勻的，則材料中的磁感應線將被約束在材料中，磁通是平行于材料表面的，幾乎沒有磁感應線從表面穿出，被檢工件表面沒有磁場。

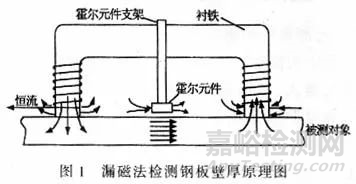

但是，當材料中存在著切割磁力線的缺陷時，材料表面的缺陷或組織狀態變化會使磁導率發生變化，由于缺陷的磁導率很小，磁阻很大，使磁路中的磁通發生畸變，磁感應線流向會發生變化，除了部分磁通直接通過缺陷或通過材料內部來繞過缺陷外，還有部分的磁通會泄漏到材料表面上空，通過空氣繞過缺陷再度重新進入材料， 從而在材料表面缺陷處形成漏磁場（如下圖所示）。

2、什么叫漏磁場檢測

漏磁場檢測（magnetic  fluxleakage     testing MFL）是指鐵磁材料被磁化后，因試件表面或近表面的缺陷 而在其表面形成漏磁場，人們可通過檢測漏磁場的變化發現缺陷。

3、簡述鐵磁性構件的磁化

在磁性無損檢測中磁化是實現檢測的第一步 ，決定著能否產生出漏磁場信號，同時也影響著檢測信號的性能特性和檢測裝置的結構特性。

與磁粉探傷一樣，磁化由磁化器實現，包括磁源和磁路兩大部分，隨被測構件的結構不同 ，磁 源和磁路均會改變。

4、磁化方式可分為哪幾類

磁化方式通常可分為五類，分別是交流磁化方式 、直流磁化方式 、永磁磁化方式、復合磁化方式和綜合磁化法。

5.漏磁檢測中應如何選擇磁化強度

在漏磁檢測中，通常要求鐵磁性構件中的磁感應強度達到0.7特斯拉以上，或者按5安/mm2計算 線圈磁化的能力。

在磁性檢測中，檢測裝置的體積和重量主要集中于磁化器上，而這些又決定了檢測裝置的現場使用性能 ，因此，強度的選擇應在確保檢測靈敏度的同時以減輕磁化器的重量為主要目標。

6.漏磁檢測技術有哪些特點？

由于漏磁場檢測是用磁傳感器檢測缺陷，相對于磁粉、滲透等方法 ，有以下優點：

① 易于實現自動化。

② 較高的檢測可靠性由計算機根據檢測到的信號判斷缺陷的存在與否，可以從根本上解決在磁粉，滲透方法中人為因素的影響，而具有較高的檢測可靠性。

③ 可以實現 缺陷的初步量化。

④ 在管道的檢測中在厚度達到30mm的壁厚范圍內，可同時檢測內外壁缺陷。

⑤ 高效 、無污染、自動化的檢測可以獲得很高的檢測效率。

7. 簡述漏磁檢測方法的其局限性。漏磁檢測 方法的其局限 性有：

① 只適用于鐵磁材料。

② 檢測靈敏度低。

③ 缺陷的量化粗略。

④ 受被檢測工件的形狀限制由于采用傳感器檢測 漏磁通，漏磁場方法不適合檢測形形狀復雜的試件。

⑤ 漏磁探傷不適合開裂很窄的裂紋 ，尤其是閉合型裂紋 。實驗上發現，開裂很窄的疲勞裂紋，疲勞裂紋，磁粉探傷和漏磁探傷都沒能產 生傷顯示和傷信號 。

8. 簡述漏磁檢測技術的應用范圍

① 漏磁檢測在鋼鐵行業的應用在鋼廠主要用于 對鋼結構件、鋼坯、圓鋼、棒材、鋼管、焊縫 、鋼纜作檢驗以確證成品的完好。

在許多場合，使用者將不接收未經鋼廠和第三方檢驗的鋼制產品。

使用者在制造前常使用漏磁探傷，這可確保制造商對產品技術方面的要求，此類檢驗常由獨立的檢測公司或使用者的質保部門進行。

② 漏磁檢測在石化行業的應用對已安裝的輸油氣管道（包括埋地 管道 ）、儲油罐底板，或?qū)厥盏挠吞镤摴苓M(jìn)行檢測。

③ 其它應用對用過的鋼纜、鋼絲繩、鏈條進行定期的在役探傷 。

9.在漏磁檢測中，為什么磁化的強度需大于材料最大磁導率點對應的磁場強度？

從有利于缺陷信號檢測來看，當磁化強度大于最大磁導率點對應的磁場強度時，在缺陷附近的局部區域中，通過該區域橫截面(垂直于磁化場方向)上的磁通量幾乎不變化，因裂紋中的空氣 隙磁導遠小于材料磁導，一部分磁場將會繞過裂紋從其附近的材料中通過，致使它們中的磁場強度升高，磁導率下降，從而通過裂紋口空氣隙外泄的漏磁通量相對增大。

相反，隨裂紋附近的材料中的磁場的增強 ，磁導率將增大，這樣，裂紋口附近空氣隙外泄的漏磁通量相對減小。

10.構件中磁化強度的如何測定？有哪些方法？

鐵磁構件中被磁化的程度只有通過測定的方法 去核對。

然而，直接測量構件內部的磁場幾乎不可能實現，所以，僅能采用間接測量的方法進行。

可以 采用下 列 2 種方法 ：

① 試樣測量法

由于測量的探頭不能到達構件內部去測量各點的磁感應強度，采用剖分的試件去測量是必要的， 例如，將鋼棒或鋼板或鋼管等完全剖開，形成特斯拉計可以插入的測量縫隙，一般控制在2mm左右，讓探頭深入縫隙斷面的各點，可以測量出斷面上磁感應強度的最大值和平均值。

為了保證測量的間隙，可在間隙中墊非導磁材料，如鋁、銅或非金屬材料等。

② 標準傷漏磁測量法

通常情況下，構件上傷產生的漏磁場強度隨著構件中磁化強度的增大而增強，因而，標準傷（裂紋或孔洞）產生的漏磁感應強度可以反映出構件中的磁化強度 。

采用標準孔或裂紋的漏磁場最大幅度去粗略估計鐵磁性構件中的磁感應強度是可行的。

11.磁感應強度的國際標準單位是什么？用何儀器去計量？

磁感應強度的國際標準單位是特斯拉 ，用英文符號“T” 表示，特斯拉的單位較大，一般用“ mT”。磁感應強度用特斯拉計也叫高斯計來計量測試。按照所采用的測量原理可以分為磁共振特斯拉計和霍爾效應特斯拉計。

磁共振法又包括核磁共振、電子自旋共振、光泵共振等，這種方法的磁感應強度測試不確定度達到10的負五次方－10的負六次方數量級，準確度高，但設備成本高、操作復雜。

霍爾效應特斯拉計，其不確定度達10的負二次方－10的負三次方數量級，價格低廉，操作簡單，在工業現場得到廣泛的應用。

12. 影響缺陷漏磁場的因素有哪些？

缺陷漏磁場的影響因素有：材料的磁特性，磁化強度，缺陷的性質、形狀，如深度、寬度、 長度、傾斜角度等。

13. 非鐵磁材料在外場磁化磁化下，表面裂紋能否產生漏磁場？為什么？

非鐵磁材料在外場磁化磁化下不能產生漏磁場。因為非鐵磁材料的磁導率接近1，和真空或材料所處的環境的磁導率基本相同。這樣在外部磁場 作用下，缺陷周圍的磁場不會因為磁導率的不同而出現分布變化，缺陷也就不會產生漏磁場。

14.漏磁檢測能夠檢測鐵磁材料 內部 的缺陷 嗎？

嚴格上說，漏磁檢測不能夠檢測鐵磁材料內部的缺陷嗎？內部缺陷的檢測問題主要取決于缺陷 離表面的距離和磁化強度。如果缺陷離表面的 距離很大，如幾十個毫米，缺陷周圍的磁場畸變主要體現在缺陷周圍，在工件表面可能無法產 生漏磁場。

15.漏磁測量有哪些基本要求 ？

漏磁場是空間上的三維向量，單個磁敏元件或檢測探頭往往測量的是某一點、線或面上的磁場的分量或均值。

從實際應用來看，應綜合考慮下述幾方面的要求 ：①靈敏度；②空間分辨力；③信噪比；④覆蓋 范圍；⑤穩定性；⑥可靠性。

16.何為霍爾效應？

在一塊通電的半導體薄片上，加上和片子表面 垂直的磁場B，在薄片的橫向兩側會出現一個電壓VH，這種現象就是霍爾效應，是由科學家愛德文·霍爾在1879年發現的。VH稱為霍爾電壓 。

17.漏磁測量有哪些方法？

磁場的測量應根據被測對象特點和檢測的目的選擇最佳的測量方法，包括元器件的布置、安裝、相對運動關系、信號處理方式等，根據檢測目的和要求的不同，在磁場信號測量中可采用下述幾種方法或其組合形式 ：

(1) 單元件單點測量；(2) 多元件陣列多點 測量；(3) 對管測量技術；(4)差動測量技術；(5) 聚磁檢測技術。

18.簡述磁 電信號預處理的主要過程 。

為了達到各種檢測性能和要求，信號處理的目的，是將由探頭輸出的檢測信號不失真地進行放大、濾波等處理，提高檢測信號的信噪比和抗干擾能力，進一步地進行信號的識別、分析、診斷、顯示、存貯、打印、記錄等，以顯示出最明顯的信號特征或檢測結果。

19.直流信號和交流信號的放大處理 有何 不同？

在漏磁檢測電信號的處理上，局部變化的信號可以采用交流放大技術，通過耦合或偏置調整消除信號中的低頻或直流分量，一般來講，這類放大電路結構較簡單。

緩慢變化的信號則需要采用直流放大技術或調制解調技術，處理過程中的調零、溫度補償?shù)葘黾与娐返膹?fù)雜性。

檢測信號放大電路的設計，應根據測量元件特性（如感應線圈測量時的速度補償?shù)龋y量信號特點以及檢測要求選擇處理方法和元器件。

20.濾波器分為哪幾個基本的類？

濾波器一般分為低通、高通、帶通、帶阻濾波器。
