引言

集成電路材料是集成電路產業發展的基礎，屬于高壁壘行業，具有技術含量高、生產難度大等特點。集成電路材料主要應用于晶圓制造和芯片封裝環節，具體可以歸納為硅材料、電子氣體、工藝化學品、CMP拋光材料、濺射靶材、光掩模、光刻材料和專用封裝材料等八大類。

集成電路制造工藝流程圖

下面為大家介紹下集成電路材料的主要性能參數

1、硅材料

硅材料是具有一定半導體電學特性和物理穩定性，并為后續集成電路制造過程提供襯底支撐的固態材料，是硅基集成電路的關鍵材料，全球95%以上的半導體器件和90%以上的集成電路制作在硅片上。

硅材料的主要性能參數包括電學性能、幾何尺寸、表面質量、雜質含量、結晶學參數等。硅片的各項質量特性參數是相互關聯、相互影響的，它們綜合影響硅片的內在質量和表面加工質量。硅片的初期提純階段主要考慮其雜質含量；生長階段決定了晶體的結晶學參數和電學參數；而后期加工階段則決定了幾何尺寸參數和表面質量。

2、工藝化學品

工藝化學品又稱濕電子化學品，是集成電路、分立器件濕法工藝過程中使用的不可缺少的關鍵基礎化工材料，主要用于清洗、刻蝕、電鍍和表面處理等工藝。工藝化學品一般要求是超高純度和超高潔凈度，對生產、包裝、運輸及使用環境的潔凈度也有極高要求。按照組成成分和應用工藝分為通用化學品（超凈高純?cè)噭┖凸δ芑瘜W(xué)品。

工藝化學品的主要性能參數包括顆粒度分析、金屬雜質分析和非金屬雜質分析等。通用化學品一般控制顆粒粒徑在0.5μm以下，雜質含量低于ppm級，是工藝化學品中對顆粒控制、雜質含量要求最高的產品。

表1 通用化學品SEMI國際標準等級

ICP-MS分析

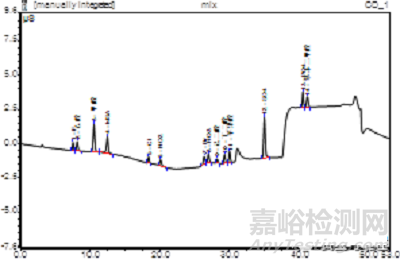

IC分析

3、濺射靶材

濺射靶材主要是指純度為99.9-99.9999%（3N-6N）的金屬或非金屬靶材，應用于電子元器件制造的物理氣相沉積（PVD）工藝，是制備集成電路芯片、平板顯示、光伏太陽能電池等電子薄膜的關鍵材料。目前，集成電路制造用靶材主要包括鋁靶材、鈦靶材、銅靶材、鉭靶材及其合金靶材、鈷靶材、鎳及合金靶材以及稀貴金屬靶材等。

集成電路制造工藝用靶材的主要性能參數包括純度、雜質含量、組織均勻性、缺陷以及晶粒和晶向均勻性等。

C-SAM分析

XRD晶型結構分析

電子氣體是市場規模僅次于襯底材料的第二大半導體制造用材料，占芯片制造材料成本的20%左右，包括大宗電子氣體、離子注入氣體、薄膜沉積氣體（包括化學氣相沉積CVD、原子層沉積ALD氣體和前軀體）、刻蝕清洗氣體、激光氣體等。電子氣體是影響芯片制造和器件性能的核心材料。

4、電子氣體

電子氣體的主要性能參數是純度和水分含量，分析檢測儀器包括氣相色譜、水分儀、紅外、質譜、ICP-MS、NMR、液相色譜等。通常，電子氣體的雜質含量要求控制在10-6~10-9數量級，對有害雜質更是有嚴格的規定。

GC組分分析

FT-IR結構分析

5、專用封裝材料

集成電路封裝的主要作用是對半導體器件進行支撐和保護，防止物理、化學損傷，同時使芯片與外部電路形成可靠的電連接。根據目前技術發展?fàn)顩r判斷，三維異質集成將是封裝技術重要的發展趨勢，晶圓級封裝（WLP）、倒裝芯片封裝（FC）、三維封裝（2.5D/3D）、系統級封裝（SiP）等是先進封裝技術的主要發展方向。封裝材料按其在工藝過程中的用途可分為承載類材料、線路連接類材料、模封保護類材料、粘結類材料、其他功能材料、陶瓷封裝材料及封裝工藝材料等。

專用封裝材料在滿足低成本的要求之外，在性能上需要滿足6個主要的特性：功能特性、粘接性、模量、熱膨脹系數（CTE）、機械強度、抗?jié)裥浴?/span>

表2 主要封裝材料及分類

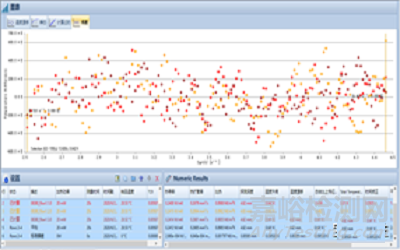

Hotdisk分析

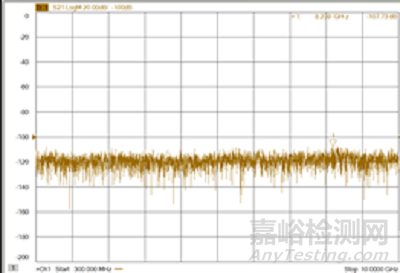

VNA分析

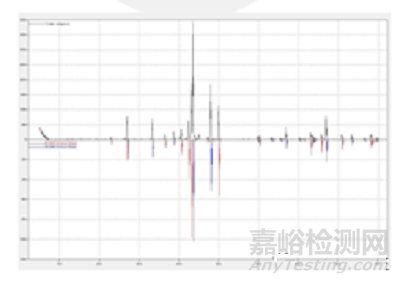

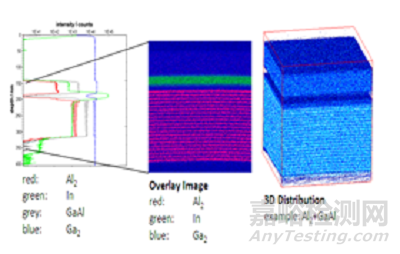

XPS分析

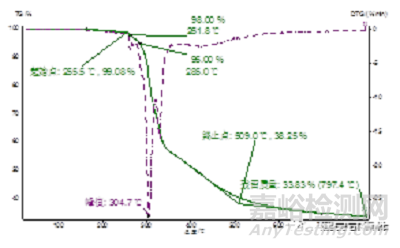

TGA分析

6、CMP拋光材料

拋光液的主要性能參數包括純度、粘度、pH值、顆粒粒徑、離子含量等；拋光墊的主要性能參數包括厚度、密度、壓縮率、軟硬度、溝槽圖形及其深度、空穴大小等，主要指標要求包括拋光速率、均勻性、缺陷率、壽命等。

7、光掩模

光掩模是集成電路晶圓制造用母版，承載著集成電路設計版圖的相關信息。在晶圓制造工藝中，通過光刻膠涂覆、曝光、顯影等一系列工藝，將光掩模上的圖形轉移到被曝光的襯底材料上，實現圖形轉移。目前半導體制造用光掩模主要有二元光掩模、相移光掩模和EUV光掩模等。光掩模配套的關鍵原材料包括光掩模基板、光掩模保護膜、高純合成石英等。

光掩模基板的主要性能參數包括平整度、潔凈度和表面沉積材料的性能等；保護膜的主要性能參數包括光密度、反射率、厚度和缺陷等；合成石英的主要性能參數包括耐光性、透光率、熱膨脹率、平坦度、表面精度、耐等離子體、耐酸堿性和絕緣性等。

8、光刻材料

光刻材料包括光刻膠、光刻膠專用試劑以及光刻輔助材料。光刻膠的性能和品質與集成電路工藝線寬和曝光工藝效率以及芯片良率和可靠性等直接相關，是制約集成電路工藝技術發展的關鍵性核心材料。

光刻膠的主要性能參數包括分辨率、粘滯性/黏度、對比度、對電鍍液的耐受性、涂布均勻性、膜厚和涂層缺陷等；同時光刻膠及其專用試劑必須滿足集成電路工藝對金屬離子含量和顆粒含量的控制要求。

結語

集成電路材料是集成電路產業的基石，對集成電路材料進行檢測和分析能夠及時發現制造過程中的可靠性缺陷，有效避免大規模量產后造成更大規模的損失，是集成電路產業提質升級的基礎和關鍵環節。中國賽寶實驗室承擔了國家新材料測試評價平臺-電子材料行業中心的建設，是國內首批也是唯一的電子材料行業中心，是目前唯一落地廣東的國家級新材料重點平臺。賽寶在集成電路材料領域已具備相關測試分析設備和國內領先的技術實力，是我國集成電路技術產業技術創新聯盟中唯一的分析評價服務單位，能夠給客戶提供綜合可靠性保障服務，歡迎有意者咨詢相關業務。

參考文獻：

1.   章曉文,恩云飛. 半導體集成電路的可靠性及評價方法[M]. 北京:電子工業出版社,2015

2.   石瑛. 中國集成電路材料產業技術發展路線圖[M]. 北京:電子工業出版社,2019
