固體，無毒，無放射性，無污染，無磁，無水，成分穩定

一般分塊狀樣品、粉末樣品和截面樣品制備三類

1、塊狀樣品

低倍率觀察（＜5萬倍）-- 導電膠帶

高倍率觀察（＞5萬倍）-- 液體導電膠

2、粉末樣品

可以直接固定在導電膠帶或者液體導電膠上，見圖

注意：如果是導電膠帶，揭下來的剝離紙一定要倒著放，撒完樣品后在用剝離紙干凈的面壓一下，固定的才回牢

如果是液體導電膠，最好是用水溶性的，不容易和樣品發生反應，撒樣品的時間點控制在導電膠快干的時候撒，才能使樣品達到半浸沒狀態。

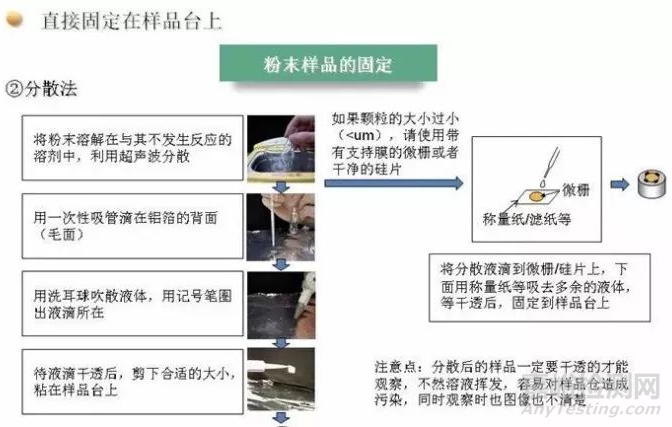

也可以用分散法：

3、截面樣品

如果是硅片或者是玻璃，需要用到玻璃刀，見圖

注意：用玻璃刀劃的時候要讓開觀察的面，也就是說可以上面和下面各劃一下，然后再掰就可以了

根據不同樣品材質，有的時候是正面掰好，有的時候是從背面掰好。

對于薄膜類的樣品，可以用液氮粹斷，如下圖

更先進的電鏡制樣方法

氬離子切割技術是一種利用寬離子束（?1mm）來切割樣品，以獲得寬闊而精確的電子顯微分析區域的樣品表面制備技術。一個堅固的擋板遮擋住樣品的非目標區域，有效的遮蔽了下半部分的離子束，創造出一個側切割平面，去除樣品表面的一層薄膜。

氬離子拋光技術是對樣品表面進行拋光，去除損傷層，從而得到高質量樣品，用于在 SEM，光鏡或者掃描探針顯微鏡上進行成像、EDS、EBSD、CL、EBIC 或其它分析。

1. 樣品被觀察區對入射電子必須是“透明”的。電子穿透樣品的能力與其本身能量及樣品所含元素的原子序數有關。一般透射電鏡樣品的厚度在100nm以下。對于高分辨電鏡樣品，厚度必須小于10nm。

2. 樣品必須牢固。以便能經受電子束的轟擊，并防止裝卸過程中的機械振動而損壞。對于易碎的塊狀樣品，必須將其粘在銅網上，銅網對樣品起著加固作用。對于粉末樣品，可設法將其分散在附有支持膜(如火棉膠膜、微柵膜、超薄炭膜)的銅網上，銅網及火棉膠膜對粉末樣品起支撐、承載和黏附作用。生物樣品則必須先固定、硬化，然后切成超薄切片，再置于覆有支持膜的載網上。

3. 樣品必須具有導電性。對于非導電樣品，應在表面噴一層很薄炭膜，以防止電荷積累而影響觀察。

4. 防止樣品被污染。在制樣過程中，樣品的超微結構必須得到完好的保存。應嚴格防止樣品被污染和樣品結構及性質的改變(如相變、氧化等)。

載網通常是一種多孔的金屬片，對樣品起加固和支撐作用。載網可以用Cu、Ni、Mo、Al、W、Au及尼龍等材料制作，但通常使用Cu制作，故統稱銅網。它有許多不同的規格，可根據樣品的性質選擇使用。大多數透射電鏡樣品在制樣時，為了確保樣品能搭載在“載網”上，會在“載網”上覆一層有機膜，稱為“支持膜”。這種具有支持膜的載網，稱為“載網支持膜”。

支持膜為一層非晶質的薄膜，厚約20nm。它在電子束照射下應該是“透明的”，本身并無任何結構，且與樣品不會發生反應。

下面具體介紹支持膜的分類：

1、無孔碳支持膜系列

碳支持膜是在方華膜(也可用火棉膠)上再覆蓋一層碳，是最常見并被廣泛采用的支持膜。當樣品放在電鏡中觀察時，“載網支持膜”在電子束照射下，會產生電荷積累，引起樣品放電，從而發生樣品飄移、跳動、支持膜破裂等情況。所以，在支持膜上噴碳，提高支持膜的導電性，達到良好的觀察效果。一般膜厚度為7-10nm。碳支持膜是以有機層為主，膜層較薄，背底一般影響很小。通常用水或乙醇分散樣品，支持膜均不會受腐蝕。

如果您的樣品屬于磁性粉末樣品可以使用兩種方法：

1.樹脂包埋，超薄切片；2.可以使用雙聯網碳支持膜。

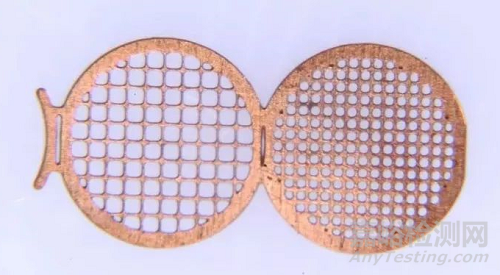

雙聯網碳支持膜

2、純碳支持膜系列

純碳支持膜是在碳支持膜的基礎上，將有機層用特殊方法去除后得到的純碳膜，很適合需要在有機溶劑或高溫下處理的樣品（如：氯仿、四氫呋喃等有機溶劑下使用）。適合觀察10nm以上的樣品。膜總厚度:20～40nm。

超薄碳支持膜是在微柵的基礎上，疊加了一層很薄的碳膜，一般為3-5nm。這層超薄碳膜的目的，是用薄碳膜把微孔擋住。這主要是針對那些分散性很好的納米材料，如：10nm以下的樣品，分散性極好，如果用微柵就有可能從微孔中漏出，如果在微柵孔邊緣，由于膜厚可能會影響觀察。所以，用超薄碳膜，就會得到很好的效果。

3、有孔(微柵)支持膜系列

在制作支持膜時，特意在膜上制作的微孔，所以也叫“微柵支持膜”，它也是經過噴碳的支持膜，一般膜厚度為15-20nm。它主要是為了能夠使樣品搭載在支持膜微孔的邊緣，以便使樣品“無膜”觀察。無膜的目的主要是為了提高圖像襯度。所以，觀察管狀、棒狀、納米團聚物等，常用“微柵”支持膜，效果很好。特別是觀察這些樣品的高分辨像時，更是最佳的選擇。

4、非碳材料支持膜系列

純方華膜：方華支持膜的化學成分是聚乙烯醇縮甲醛，可溶于二氯乙烷或三氯甲烷溶液，所形成的膜，強度高，透過率好。由于無碳方華膜是純的有機膜，上面沒有任何鍍層物質，所以膜的彈性好，背底影響小，可支持多種樣品觀察。是承載超薄切片的理想材料，在觀察納米粉末等材料時，也表現的非常出色。但方華膜因導電性能不好，在電子束照射下，會因高溫或電荷積累，引起局部受熱碳化，產生局部黑斑，樣品漂移，甚至使膜破碎，損傷被觀察樣品。通常在100kv電鏡上使用較多。膜厚度通常為10-15nm。推薦選用200目載網。

鍍金支持膜：是在一層有機方華膜上再覆蓋一層金膜，便于EDS檢測。膜厚度:10～20nm。推薦選用200目載網。

氮化硅薄膜窗格：可承受1000°C以上的高溫。彈性較好，適用于各種樣品制備技術，在電子束轟擊下比較穩定，襯度及親水性較碳膜稍差。

比較靠譜的方法是通過對比載網邊緣與中間區域亮度，碳膜的一面被視為正面。

正面：載網邊緣與中間區域亮度相同

反面：載網邊緣的亮度高于中間區域

最后祝大家的樣品，都能拍到滿意的結果。
