燃機機組閥體和燃煤機組水冷壁等金屬部件材料通常為15Cr1Mo1V、15CrMoG等Cr-Mo-V和Cr-Mo系列的珠光體類耐熱鋼。燃煤機組鍋爐15CrMoG鋼冷灰斗水冷壁管通常面臨沖擊和吹磨的技術問題。燃?xì)?蒸汽聯合循環發電機組15Cr1Mo1V鑄鋼件高壓蒸汽聯合閥閥體常作為進汽溫度不高于540℃燃煤機組電站的閥殼和汽缸材料，以及進汽溫度為565.5℃的燃機高壓聯合主汽門。裂紋是ZG15Cr1Mo1V鑄鋼件的常見缺陷，鑄鋼件裂紋主要分為熱裂、冷裂及發裂3類，其中熱裂紋缺陷最容易產生，危害性也最大。ZG15Cr1Mo1V鋼的鑄造工藝性相對較差，閥體鋼鑄件的結構復雜、壁厚變化大，在制造過程中，易在截面壁厚差較大的部位產生熱裂紋缺陷，尤其是鑄件法蘭和缸壁的連接處，壁厚差最大，是裂紋缺陷最容易發生、最為嚴重的部位。產生裂紋的原因復雜，涉及設計、制造及運行等多方面因素，歸納起來主要有兩種情況：一是存在易產生裂紋的薄弱部位，如疏松、夾渣等鑄造缺陷處；二是鑄造應力、熱應力和機械應力等較大處。閥體出現裂紋后，在裂紋兩端存在很大的應力集中，裂紋極易擴展，若裂紋得不到及時處理，或處理方法不當，裂紋將急劇擴展，嚴重影響機組的運行安全。激光熔覆技術可起到電站金屬部件增強防護和損傷修復的作用，強化功能是通過涂層增強金屬部件的性能，在金屬部件表面制備增強、抗沖擊和耐磨涂層；修復功能主要體現在修復金屬部件的孔洞和裂紋，恢復已損傷部件的結構尺寸，以及提高電站金屬部件的再制造后服役性能。

激光熔覆技術制備的鐵基合金涂層具有良好的綜合力學性能及較低的價格等優點，且其與鋼材的成分相近，結合界面無分層和裂紋。高硬度、耐磨的陶瓷或稀土材料（TiC、Al2O3、La2O3、WC），尤其WC具有高熔點、高硬度、良好的熱穩定性和化學穩定性、高耐磨性等優點，是鐵基涂層中最常用的耐磨材料。鎳包WC增強涂層的組織更細小、成分分布更均勻，結構完整性?xún)?yōu)于WC增強涂層。為此，研究人員選取ZG15Cr1Mo1V鋼作為基材，采用激光熔覆技術在其表面制備鎳包WC涂層，利用掃描電子顯微鏡（SEM）、X射線衍射儀（XRD）、顯微硬度計、沖擊試驗機、沖蝕磨損試驗機、顆粒磨損試驗機和吹損試驗機表征涂層的顯微組織、物相組成、顯微硬度、耐沖蝕磨損、耐顆粒磨損和耐吹損性能。

1. 試驗方法

1.1 試驗材料

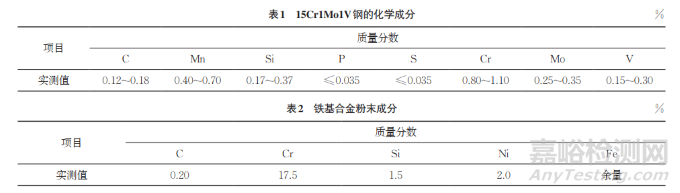

選擇15Cr1Mo1V鋼作為基材，其化學成分如表1所示，基材尺寸（長度×寬度×高度，下同）為200mm×300mm×20mm。激光熔覆前對基體進行預處理，以保證基體與涂層具有良好的冶金結合性；預熱溫度約為100℃，可以降低熔池的冷卻速率，又不至于產生過大的組織應力，還能降低涂層的殘余應力。設計了鐵基涂層（合金粉末粒徑為40~150μm），鐵基合金粉末成分如表2所示。鎳包WC顆粒粒徑為40~150μm，其中Ni元素質量分?jǐn)?shù)為12%，WC的質量分?jǐn)?shù)為88%；鎳包WC質量分?jǐn)?shù)為0~30%。高速激光熔覆設備制備涂層時采用同步送粉的方式。激光熔覆制備涂層的參數為：激光功率為1400W，掃描速率為300mm/s，搭接率為50%，送粉速率為18g/min，光斑直徑為3mm。待涂層試樣冷卻后，對試件進行切割，切割后對試樣進行打磨，依次使用90，360，600，1000，1500，2000目（1目=25.4mm）水砂紙進行打磨和拋光，選用水溶性金剛石研磨膏在磨拋機上對試樣進行拋光，直至拋光至鏡面，隨后用無水乙醇溶液擦拭試件，待試樣風干后，將其放置于干燥箱中備用，用于測試與分析組織性能。

1.2 表征方法

制備試樣時，腐蝕劑為體積分?jǐn)?shù)為3%的硝酸乙醇溶液，在場發射掃描電鏡下觀察涂層的微觀形貌。采用X射線衍射儀分析涂層表面的物相，材料為Cu靶，加速電壓為40kV，電流為20mA，掃描范圍為20°~80°。采用顯微硬度計測試涂層的維氏硬度，載荷為5N，對基材和涂層試樣各測量5次，再計算硬度平均值。沖擊試樣按照GB/T 229—2020《金屬材料 夏比擺錘沖擊試驗方法》制備一定形狀（V形缺口）和尺寸55mm×10mm×10mm的金屬試樣。擺錘式?jīng)_擊試驗機處于簡支梁狀態，以試驗機舉起的擺錘進行一次沖擊，使試樣沿缺口沖斷，用折斷時擺錘重新升起的高度差計算試樣的沖擊吸收能量，其數值越大，材料韌性越好。顆粒沖蝕磨損試驗機結構與日本ACT-JP型試驗機類似，試驗參數為：沖蝕距離為100mm，沖蝕角度為30°和90°，磨料為棕剛玉，其粒度為200~300μm，壓縮空氣壓力為0.1~0.4MPa，噴嘴內徑為3.6~4.0mm，噴嘴長度為22mm。采用被測試樣沖蝕磨損損失質量評價沖蝕磨損性能，在一定的試驗條件下，失重量越小，表明涂層的耐沖蝕磨損性能越好。根據美國ASTM G65-16《使用干砂/橡膠輪試驗儀測量磨損的試驗方法》標準，在橡膠輪磨粒磨損試驗機上進行磨粒磨損性能試驗，試驗載荷為13N，橡膠輪轉速為60r/min，橡膠輪直徑為220mm，磨料（棕剛玉）粒度為250μm，磨損時間為60min。采用被測試樣磨損損失質量評價磨粒磨損性能，在一定的試驗條件下，磨損失重量越小，涂層試樣耐磨粒磨損性能越好。吹損試驗時，吹損介質為SiO2和Al2O3，粒度為20~100μm，吹損壓力為0.4~0.6MPa，采用質量為200g和1000g的SiO2和Al2O3混合物吹損基材和涂層，通過被測試樣損失質量評價吹損性能，在一定的試驗條件下，損失質量越小，表明涂層耐吹損性能越好。

2. 試驗結果與討論

2.1 微觀形貌與物相組成

不同質量分?jǐn)?shù)鎳包WC鐵基涂層SEM形貌如圖1所示。涂層組織致密，形成網絡狀結構特征；隨著鎳包WC的添加，涂層晶粒細化；局部區域分布著未分解的WC顆粒[ 見圖1（b）~1（d）]，WC顆粒保持了原有形貌；同時WC顆粒周邊熔化分解，熔化后的WC顆粒與Fe、Cr元素形成碳化物，將WC顆粒牢牢固定在涂層中，有效結合。相對于不含鎳包WC鐵基涂層和質量分?jǐn)?shù)為10%的鎳包WC鐵基涂層，質量分?jǐn)?shù)為20%和30%鎳包WC鐵基涂層的晶粒顯著細化。

不同質量分?jǐn)?shù)鎳包鐵基WC涂層的XRD圖譜如圖2所示。由圖2可知：質量分?jǐn)?shù)為10%的鎳包鐵基WC涂層析出Fe3W3C、Fe6W6C、WC和Cr23C6；隨著鎳包WC質量分?jǐn)?shù)的增大，F(xiàn)e6W6C和Cr23C6衍射峰增強，碳化物數量顯著增多。尤其質量分?jǐn)?shù)為30%鎳包WC鐵基涂層的Fe6W6C和Cr23C6衍射峰顯著增強，表明碳化物析出量增大。

2.2 顯微硬度

基材和不同鎳包WC質量分?jǐn)?shù)鐵基涂層表面的顯微硬度和沖擊吸收能量如圖3所示?；牡娘@微硬度約為180HV0.5，沖擊吸收能量為34.2J，當鎳包WC質量分?jǐn)?shù)為0，10%，20%，30%時，鐵基涂層的顯微硬度分別為690，720，774，819HV0.5，鐵基涂層的沖擊吸收能量分別為38.6，43.8，61.1，62.2J，可見鐵基涂層顯微硬度和沖擊吸收能量顯著提高，表明鐵基涂層的晶粒細化有助于材料的硬度和韌性同步提高。由物相分析結果可知：激光熔覆過程中部分鎳包WC高溫分解成W、C，與涂層合金元素Cr和Fe發生化學反應，形成了Cr23C6、Fe3W3C、Fe6W6C硬質相，起到彌散強化作用；析出碳化物為形核中心，促進二次枝晶形成，細化了涂層晶粒，起到細晶強化作用；彌散強化、細晶強化綜合作用提高了涂層的硬度。晶粒越細，塑性變形越均勻，內應力集中程度越??；而且晶粒越細，晶界面越多，晶界越曲折，晶粒與晶粒間犬牙交錯的機會就越多，越不利于裂紋的萌生和擴展，晶粒與晶粒間就越緊固，韌性就越好，沖擊吸收能量越大。同時，涂層晶粒細化導致晶界處的位錯吞噬、釋放能力明顯提高，涂層的韌性增強。當鎳包WC質量分?jǐn)?shù)為30%時，鐵基涂層的顯微硬度和沖擊吸收能量達到最大，達到819HV0.5和62.2J。

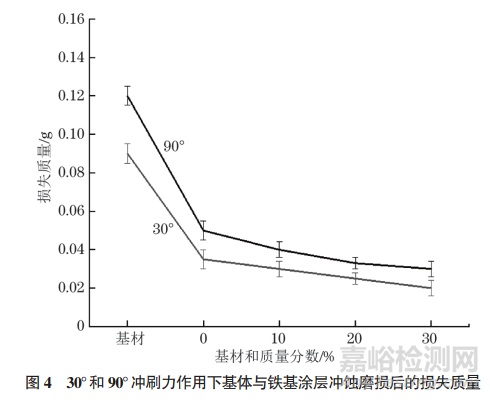

圖4為30°（磨料與涂層基材夾角）和90°沖刷力作用下基體與鐵基涂層沖蝕磨損后的損失質量。30°和90°沖刷力作用下基材的沖蝕磨損損失質量分別為0.09g和0.12g，與基材相比，30°和90°下不含鎳包WC鐵基涂層的沖蝕磨損損失質量分別為0.035g和0.05g，表明鐵基涂層耐沖蝕磨損性能顯著提升；隨著鎳包WC質量分?jǐn)?shù)的增大，涂層的沖蝕磨損損失質量逐漸減少，耐沖蝕磨損性能進一步提高。質量分?jǐn)?shù)為30%的鎳包WC鐵基涂層在30°和90°沖刷力作用下沖蝕磨損損失質量分別為0.02g和0.03g，約為基材的1/5；涂層表面在90°高角度沖刷力作用下更容易脫落，沖蝕磨損損失質量增大。

基材和鐵基涂層在30°和90°沖刷力作用下沖蝕磨損損失質量變化趨勢一致，用基材和鐵基合金涂層在90°下沖蝕磨損后的微觀形貌變化（見圖5）來進一步表征沖蝕磨損性能。由圖5可知：基材硬度低，其表面沖蝕磨損后出現明顯的沖蝕坑，鐵基合金涂層的顯微硬度顯著高于基材，有助于提高其抗沖蝕磨損性能，沖蝕磨損坑深度明顯減??；隨著鎳包WC質量分?jǐn)?shù)的增大，涂層表面硬度提高，使其沖蝕磨損性能進一步提高；質量分?jǐn)?shù)為30%鎳包WC 鐵基合金涂層表面未產生明顯的沖蝕磨損痕跡。

基體與鐵基涂層磨粒磨損后的質量損失如圖6所示。基材的磨料磨損損失質量分別為0.792g，與基材相比，鐵基涂層磨粒磨損損失質量分別為0.115g，表明鐵基涂層耐沖蝕磨損性能顯著提升；隨著鎳包WC含量增大，磨粒磨損損失質量逐漸減少，耐磨粒磨損性能進一步提升。質量分?jǐn)?shù)為30%鎳包WC鐵基涂層的磨粒磨損損失質量為0.028g，約為基材的1/28，耐磨粒磨損性能顯著提高。磨粒磨損是硬的磨（顆）?；蛴驳耐钩鑫镌谂c摩擦表面相互接觸運動過程中，表面材料發生損耗的一個過程。材料表面隨硬質顆粒的壓入和摩擦易發生磨損，磨損過程中常伴隨沖擊的作用，涂層的耐磨性又與碳化物硬度有關，增加碳化物數量、減小尺寸、增加彌散度等均能改善材料的耐磨性；同時材料的韌性影響耐磨性，韌性高的涂層在磨粒磨損過程中不容易發生斷裂，能夠更好地抵抗磨損，因而質量分?jǐn)?shù)為30%的鎳包WC涂層的耐磨粒磨損性能顯著提高。

基體與鐵基涂層吹損磨損損失質量如圖7所示。在200g和1000g氧化物吹損時，基體吹損后的質量損失分別約為0.919g和0.825g，隨著鎳包WC含量的增加，200g和1000g氧化物吹損下吹損磨損損失質量減小、涂層耐吹損性能提高，質量分?jǐn)?shù)為30%鎳包WC鐵基涂層損失質量分別約為0.0193g和0.0181g，約為基材的1/45，耐吹損性能顯著提高。吹灰對鍋爐受熱面危害較大，飛灰吹損磨損會使管壁減薄，造成鍋爐四管（Cr-Mo-V和Cr-Mo珠光體類耐熱鋼）泄漏。質量分?jǐn)?shù)為30% 鎳包WC鐵基涂層具有高硬度和高韌性，可抑制硬質氧化物顆粒吹損。

3. 結語

采用激光熔覆技術在15Cr1Mo1V鋼表面制備鎳包WC鐵基涂層，研究鎳包WC質量分?jǐn)?shù)（0~30%）對鐵基涂層顯微組織、物相組成、顯微硬度、沖擊性能、沖蝕磨損、顆粒磨損和吹損性能的影響。

（1）鎳包WC鐵基涂層物相為Cr23C6、Fe3W3C、Fe6W6C和WC；隨著鎳包WC質量分?jǐn)?shù)的增大，大部分WC顆粒與鐵基合金元素發生化學反應而形成新的碳化物相，形成網絡狀結構，晶粒細化。當鎳包WC質量分?jǐn)?shù)為30%時，Cr23C6和Fe6W6C數量增多，鐵基涂層組織致密、細化效果最明顯。

（2）質量分?jǐn)?shù)為30%的鎳包WC 鐵基涂層硬度為819HV0.5，沖擊吸收能量為62.2J，質量分?jǐn)?shù)為30%鎳包鐵基WC涂層的沖蝕磨損損失質量、顆粒磨損損失質量和吹損損失質量分別約為基材損失質量的1/5、1/28 和1/45，耐磨性能顯著高于基材。
