我們可以借助太赫茲時域光譜確定材料的復折射率。為此建立了分光儀的理論模型，確定折射率的一那個個通常方法是用實驗數據擬合理論計算的傳遞函數。基于傳遞函數的參數提取，其計算復雜度隨精度要求變化，同時很難把所有的實驗因素都考慮進去。本文介紹如何利用傳遞函數提取材料折射率，分析和擬合算法的關鍵階段和相應解纏的必要。說明帶有和不帶有標準具相，采用平面或匯聚波束的傳遞函數增加的復雜度。

采用傳遞函數提取材料的參數

太赫茲時域光譜可以幫助我們確定材料的復折射率。為此建立了分光儀理論模型；確定折射率的一個通常方法是實驗數據擬合理論計算的傳遞函數，基于傳遞函數的材料參數提取，其計算復雜度隨精度要求變化，同時很難把所有的實驗因素都考慮進去，有很多考慮實驗室關于平面太赫茲波的情況，Duvillaret等人最早發表相關文獻，其中采用 了帶有和不帶標準具項的傳遞函數，文獻中提到的研究小組拓展了它們的研究，計算了樣品厚度，在時域?qū)嶒?yàn)中確定材料參數的研究一直在繼續，通常著眼與特定材料系統。

目前，最常見的折射率提取方法都是基于理論傳遞函數，假定平面波，并且忽略標準具項。如果數據是截?cái)嗟模憧梢院雎詷?biāo)準具項，因此不存在多重反射這在樣品較厚或者散射樣品中可以接受，但是限制了有強標準具效應的薄樣品參數提取的精度，此外，還沒有研究匯聚波束的效果，當波束平行時，采用平面太赫茲波束處理是正確的，而且在只有采用慢匯聚波束時，由此引發的微小精度損失才是可以接受的。然而，這會限制折射率計算的精度，尤其在采用強大的赫茲波速時，例如太赫茲成像，已經發表了有關研究和計算太赫茲系統波束的文獻，有限的實驗研究表明，采用平面或者匯聚波束提取的參數存在微小的差異，最近，我們展示了我們的工作，比較了傳統的平面算法和匯聚波束算法。此外，有研究利用高斯波束傳播進行太赫茲材料參數提取，沒有考慮多次反射。

此處，將要展示基于不同復雜度的傳遞函數設置的算法，介紹如何利用傳遞函數提取材料折射率，分析和擬合算法的關鍵階段和相位解纏的必要，說明帶有和不帶標具項，采用平面或匯聚波束的傳遞函數增加的復雜度，用算例說明如何分析傳遞函數提取算法和復雜的太赫茲提取算法 的實用性。

平面?zhèn)鬟f函數計算

實驗理論傳遞函數

傳遞函數完全描述材料任意入射電場下的特征，它數學性地描述了系統中輸入信號與輸出信號的關系，對于線性是不變系統，可以寫為：

其中X（ω）是輸入電場的頻譜，Y（ω）是輸出電場的頻譜，H（ω）是材料的傳遞函數，假定太赫茲分光儀是線性時不變的，在這種情況下，太赫茲分光儀的輸入信號由發射器產生，輸出信號應該是穿過被測材料系統后的信號，實踐中，THs-TDs實驗使用如下關系得可以輕易得到實驗傳遞函數：

傳遞函數是帶樣品測量和無樣品測量的比值，通常叫做參考掃描，因?yàn)橄到y(tǒng)中所有部分在有無樣品測試前后都保持一致，所以能抵消影響，因此相干的比率和樣品掃描只揭示了樣品的傳遞函數。可以通過對比材料的實驗傳遞函數和理論傳遞函數得到復折射率，兩種傳遞函數都取決于復折射率。為了獲取理論傳遞函數，通常采用菲涅爾系數和傳播的一般形式，通過材料的電場傳播建模：

這是太赫茲波穿過空氣的電場表達式，其中空氣是材料1，大塊兒樣品是材料2，然后又是空氣，最后到達探測天線，此處 ，空氣中的傳播長度是l1，從發射器到樣品和樣品到探測器的距離是一樣的，在樣品中傳播的 距離是l2,求和表示，樣品內部的內反射為了簡化分析，略去求和，為了提取系統的傳遞函數，我們可以用只在空氣中傳播的電場作為參考，傳遞函數包括樣品的標準具效應：

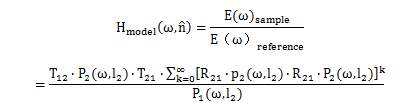

這個表達式是復折射率的函數，因此，為了獲得實驗傳遞函數，我們必須改變式中折射率的表達形式，當擬合正確時得到了材料對應頻率的復折射率方法是最簡單的擬合方法，即通過迭代法找到函數的根：

變量是復折射率，是每個頻率分量的估值，采用每個傳遞函數的自然對數作為函數，計算得到每個頻率分量的根：

這種方法有差異的傳遞函數也奏效。使用自然對數很方便的原因是它能夠自然消除傳遞函數相位的限制，因此，不需要相位解纏，除了Newton-Raphson算法，也可采用最小化算法提取折射率，目標是找到一種算法，計算點數從優，同時計算時間可接受，然而，通常情況下，一個參數提取算法通常在1 min內完成，因此效率基本不是問題。厚度引起折射率的紋波，同時說明了標準建模沒有與樣品的真正厚度匹配。必須指出的是實驗誤差和延遲脈沖線關系很大，例如，起始點或者階躍誤差的作用和它影響參考脈沖和延遲脈沖和穿過樣品的脈沖回波質檢的延遲一樣，本質上，這通常源于溫度的不穩定和激光噪聲，因此，盡管提取算法可以用于確定厚度，但是最好采用其他方法測量厚度以減少不確定度的和上文提到的潛在誤差。

當選定了針對實驗的合適傳遞函數，反射的數目也應該考慮進去，最簡單的情況就是理論傳遞函數中忽略了反射項，因此在第一次反射前截?cái)鄶?shù)據，所以減少了數據量，標準具效應的重要性依賴于樣品的天然性散射表面的樣品可以忽略標準具效應，但是表現出的其他類型的復雜形狀需要用Kramers-Kroning關系進行分析。
