聚丙烯腈（PAN）基碳纖維是一種以PAN原絲為前驅體，經過1000℃ 以上高溫處理制得的碳含量在90%以上的無機纖維材料，因具有高比強度、高比模量、耐高溫、耐腐蝕等優異性能，因此是航空、航天等尖端領域不可缺少的關鍵戰略材料，更是支撐世界高技術產業發展的重要材料。隨著碳纖維在國防和工業領域應用的迅速增加，以及從T300級、T700級向T800級碳纖維的跨越，完整的性能指標、科學的表征方法成為與高性能碳纖維研制重要的配套體系，二者需緊密結合、同步發展。碳纖維表征和評價體系的發展，促進了碳纖維技術的進一步完善，加快了碳纖維的應用和推廣。

碳纖維復絲拉伸性能的測試值與制樣及測試條件密切相關，本研究考察了夾具類型對不同型號碳纖維拉伸性能的影響，以期探討選擇適合碳纖維復合材料的夾具類型。

1、 實驗部分

1.1 原料

QZ5526級碳纖維（規格12K，線密度445g/km，體密度1.78g/cm3），QZ6026級碳纖維（規格12K，線密度485g/km，體密度1.80g/cm3）

1.2 樣條的制備

按照GB/T 3362—2017要求，剪取一根長約500mm的碳纖維復絲，纏繞在復絲架上，然后浸于25℃的膠液中靜置5min，采用E51環氧樹脂浸漬碳纖維復絲，放入120℃電熱鼓風干燥箱，固化后得到碳纖維復合材料樣條。分別采用E44環氧樹脂和504樹脂作為加強樹脂，牛皮紙、砂紙、工業紙板作為加強片粘接在碳纖維復合材料樣條的兩端，得到加強的碳纖維樣條，用于碳纖維復絲拉伸性能測試，試樣有效距離為150mm。

1.3 性能測試

1.3.1 力學性能測試

按照GB/T 3362—2017，分別采用帶氣動夾具和帶液壓夾具的萬能材料試驗機，對樣條施加5N的載荷，然后以10mm/min的加載速率測定樣條的拉伸性能。

2、 結果與討論

2.3夾具類型對碳纖維拉伸性能的影響

修訂后的GB/T 3362—2017對夾具的選用增加了新的要求，標準指出：夾具應適合于夾持紙質加強片的試樣，宜采用氣動夾具。為了比較夾具類型對碳纖維樣條力學性能的影響，以QZ5526為研究對象，采用E44樹脂作為加強樹脂，牛皮紙作為加強片，分別采用帶氣動夾具和液壓夾具的萬能材料試驗機對樣條進行測試。

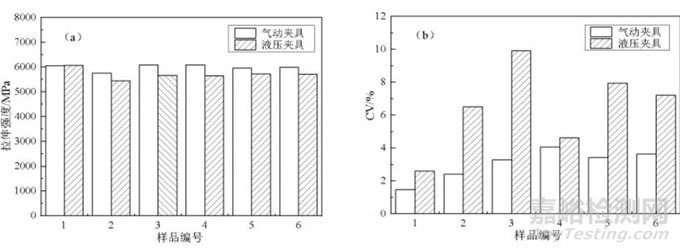

圖1 夾具類型對QZ5526樣條拉伸性能和CV值的影響

圖1為夾具類型對QZ5526拉伸性能和CV（拉伸強度離散系數）值的影響。從圖可以看出：采用氣動夾具測得的拉伸強度比液壓夾具測得的普遍偏高，并且氣動夾具測得的CV值遠低于液壓夾具，液壓夾具測得的CV值均大于6%，有的甚至高達10%。這可能是因?yàn)橐簤簥A具的夾持力大，更加適用于金屬試件或復合材料試件的測試。而碳纖維作為一種脆性材料，采用液壓夾具夾持時，常常對加強部位的纖維樣條造成損傷或破壞，導致拉伸過程中斷裂發生在加強片內或者夾具鉗口處，導致測得的拉伸強度低、CV值大。ASTM D3039《Standard Test Method for Tensile Properties of Polymer Matrix Composite Materials》指出影響復合材料拉伸性能的影響因素之一：由于夾持引起的破壞有很高的百分比，尤其是材料數據的分散很大時，說明試件的夾持出現問題。這也更加可以確定夾具是影響碳纖維拉伸強度和CV值的一個重要因素。因此，測試碳纖維拉伸性能時建議采用氣動夾具。
