1. QB/T 1002-2015《皮鞋》、GB/T 15107-2013《旅游鞋》等產品標準剝離強度測試出現滑刀情況，但標準又未規定按其他方法進行測試的情況，該如何處理？

決議：出現滑刀情況，結果滿足標準要求的，判定合格；結果低于標準要求的，記錄結果和試驗現象，不作判定。



2. QB/T 1002-2015《皮鞋》中幫底剝離強度要求 5.5.1.3 a）條“幫面前端為羊皮、人造材料”中“人造材料”如何理解？

決議：“人造材料”應理解為：除了天然皮革以外的材料（如紡織品、人造革、合成革等）。



耐折性能測試問題

3. 如下圖，鞋類耐折項目，幫面為人造革，耐折測試后，人造革表面涂層剝落，這種情況算幫底開膠嗎？

 決議：圖示情況屬于幫底開膠，不管是被粘物表面破壞還是界面破壞，亦或膠粘 劑內聚破壞，均屬于開膠的一種。從圖上無法看出是否屬于人造革表面涂層剝落。

4. QB/T 1002-2015《皮鞋》耐折性能中要求 “幫面不應出現破損”、“復 合底無脫層”、“鞋底、底墻涂飾層無脫落”，那么：a）裂面、裂漿是否都算破損？ b）脫層如何界定，是否要完全脫落，還是只要粘合面開膠就算脫層？ c）涂飾層龜裂算不算脫落？

決議：a）裂漿、裂面均屬破損； b）脫層即外底與中底層間開膠，開膠即判不合格； c）涂層龜裂且已脫落判為不合格，龜裂并未脫落判合格。

鞋幫拉出強度問題

5. GB/T 22756-2017《皮涼鞋》、QB/T 2955-2008《休閑鞋》等產品標準中鞋幫拉出強度項目測試時，對于材料撕裂而鞋幫結合部位未拉開的情況，應如何處理？

決議：出現材料撕裂而鞋幫結合部位未拉開的情況，結果滿足標準要求的，判定 合格；結果低于標準要求的，記錄結果和試驗現象，不作判定。

6. QB/T 4552-2013《拖鞋》幫帶拔出力項目，對于縫制工藝的拖鞋，裁取 10mm 寬的幫帶連同鞋底，測試時縫線滑脫，無法測出幫帶拔出力，如何處理？

決議：建議按標準 7.3.1 條款中的鞋底不能切割的情況進行操作。

 7.  QB/T 1002-2015《皮鞋》不測剝離強度改測鞋幫拉出強度的情形中，“距前端點 10mm 處的外底（或鞋幫）寬度不足 25mm”中“鞋幫寬度不足 25mm”怎么理解？

決議：與外底寬度不足 25mm 量法一致，鞋幫處直線寬度不足 25mm 的改測鞋幫拉出強度。

外底與外中底測試問題

8. GB/T 21396-2008 規定取樣包括鞋底邊緣，但很多鞋的外底和外中底粘 合的邊緣是不規整的（如圖所示），那此時應如何取樣？

決議：取樣部位尺寸不符合標準要求的，按不能取樣處理，不進行測試。

9. 外底包裹了部分外中底，邊緣切面呈“L”型，如果不切除邊緣則測試很難進行，那取樣時可否把邊緣部分切除？

決議：需沿邊緣取樣，不可進行切除。

10. 如圖，外中底被織物包裹，是否測外底與外中底粘合強度？

決議：需考核外底與外中底粘合強度。

11. 外中底為純織物時，是否測外底與外中底粘合強度？

決議：需測試外底與外中底粘合強度，建議參照 GB/T 22756-2017《皮涼鞋》中 6.8.2 條防水臺粘合強度的測試方法。

12. QB/T 2977（EVA 涼拖鞋）標準中粘合強度的測試，部分樣品底層是由三層甚至三層以上組成的，粘合強度應測試哪兩層之間？

決議：只測與外底粘合那層的粘合強度（參考 HG/T 3086-2011 規定）。



勾心測試問題

13. GB/T 28011-2011《鋼勾心》中 5.7 條，勾心彎曲性能要求“勾心做 180° 彎曲試驗，試樣不斷裂，表面可有微小裂紋”，其中微小裂紋如何界定？

決議：以是否透光來判斷產生的裂紋是否為微小裂紋。

14. QB/T 2880-2016《兒童皮鞋》中，鞋號≤200，鞋跟高度 20mm 以上且跟口高度 8mm 以上的兒童皮鞋，是否需要安裝鋼勾心？

決議：QB/T 2880-2016《兒童皮鞋》未作相應規定，按標準要求需要安裝鋼勾心。

15. QB/T 1002-2015《皮鞋》、GB/T 22756-2017《皮涼鞋》標準中，如果注塑中底的縱向剛度不符合 QB/T 4862-2015《鞋類中底》的要求，但注塑中底中有鋼勾心，而鋼勾心抗彎鋼度等指標符合 GB/T 28011-2011標準要求，此種情況是否需要拆出勾心測試？

決議：不建議拆出勾心單獨進行測試，按照標準條款要求，判定不符合。

硬度測試問題

16.  對于下述 6 種類型的皮鞋/皮涼鞋，是否需要測試“成型底鞋跟硬度”？

決議：以上 6 種類型的鞋均需要測試成型底鞋跟硬度。

17. QB/T 2880-2016《兒童皮鞋》、QB/T 4546-2013《兒童皮涼鞋》外底硬度中,外底厚度不足 3mm 不測硬度, 這個 3mm 是指打磨去掉花紋后的厚度還是包括花紋的外底厚度？

決議：按打磨去掉花紋后的厚度考核。

耐磨測試問題

18. 如圖所示的皮鞋，外底的后跟部位貼上一塊膠皮做跟的是測試跟面耐磨性能還是外底耐磨性能？



決議：應測試跟面耐磨性能。

19. 如圖所示，外底耐磨性能需要測試哪些部位？

決議：1、2、3、4 位置均為接觸地面的著力部位，均需要測試。

20. 生膠底的耐磨性能測試，部分單位按 GB/T 3903.2-2008 測試，結果判定為欠硫，不合格。是否合理？

決議：生膠底屬于未硫化，不應判定為欠硫。按 GB/T 3903.2-2008 測試，應判定為不合格，備注“磨耗時間未到 20min 時，磨痕長度已大于 16.0mm”。已發布的 GB/T 3903.2-2017 已把生膠底從適用范圍中剔除。

21. 很多真皮外底鞋類的前掌都會貼一層薄橡膠片，主要起防滑作用。 a）如果真皮外底貼了橡膠前掌，是否測耐磨？ b）如果測，橡膠前掌磨穿了是否按外底磨穿判不合格？ c）前掌與真皮底的粘合是否按外底與外中底考核？d）耐折是否割口？

決議：a）需測試耐磨性能；b）如橡膠前掌磨穿，判定不合格；c）需要測試外底與外中底粘合強力； d）耐折需要割口。

22. GB/T 22756-2017《皮涼鞋》中“跟面耐磨性能”為型式檢驗必檢項目，但方法又注明“樣品從廠倉庫抽取同款跟面進行檢驗”。那么成鞋上是否需要取樣測試“跟面耐磨性能”？

決議：建議參照 QB/T 1002-2015《皮鞋》標準執行。成鞋上無法取樣的，應從倉庫抽取同款跟面進行試驗。

厚度問題

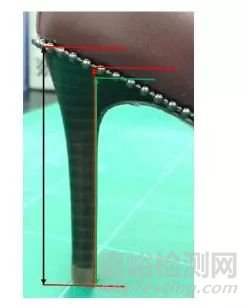

23. 鞋跟處該如何測量外底后掌著力部位扣除花紋后的厚度，如圖所示，應按黑線、紅線（在鞋沿處測量）？還是綠線（切開）測量？

決議：應按綠線部位（鞋跟縱切面的鏤空處）測量外底后掌著力部位扣除花紋后 的厚度。

適用范圍問題

24. 標準中嬰幼兒鞋的定義為：鞋號不大于 170，供 3 周歲及以下嬰幼兒穿用的鞋。這里是需要同時滿足“鞋號不大于170”和“供3周歲及以下嬰幼兒穿 用的鞋”才是嬰幼兒鞋？還是滿足其中一個要求就是嬰幼兒鞋？

決議：嬰幼兒鞋與兒童鞋的區分僅依據鞋號，具體可參考 GB 30585-2014 研討會會議紀要執行。

25. GB 30585-2014 規定兒童鞋為鞋號大于170但不大于250，對于鞋號在220至250間，已是成人鞋鞋號范圍，但明示為童鞋，執行標準為GB/T 15107-2013，是否可采用 GB 30585-2014 檢驗？

決議：產品標識上已明示為童鞋的，應采用 GB 30585-2014 進行檢驗。具體可參考 GB 30585-2014 研討會會議紀要執行。

標識標注相關問題

26. 鞋號標注為236（1.5）是否正確？

決議：依據 ISO/TS 19407:2015《鞋類 鞋號 鞋號對照》及 ISO/TS 19408:2015《鞋類 鞋號 術語》等標準，世界鞋號體系中無對照鞋號“236”，因此不建議類似偏離世界鞋號體系的標注方法。檢測機構應引導企業用規范的鞋號形式進行標注。

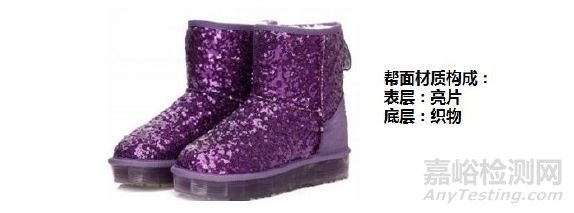

27. 圖示幫面材質如何標注，亮片是否需要標注？

決議：可標注為織物（亮片除外）。
