作者：陳翠麗

洛陽LYC軸承有限公司技術中心

1. 磨削裂紋磁痕

磨削裂紋產生的原因

磨削裂紋產生的原因很多，屬磨加工本身的，如大的進給量，砂輪較硬，磨粒變鈍，機床未調整好，砂輪軸產生跳動，冷卻液供給量不充分，冷卻不良，操作人員技術水平低等。

磨削裂紋特征

磨削裂紋形狀，有線條狀，有的直線，有的彎曲，有的單條，有的數條與磨痕方向垂直或呈一定的角度。有的裂紋呈網狀，有的呈“S”形。一般情況下，軸承套圈的端面、擋邊、滾道、內外徑，滾子端面容易磨裂。

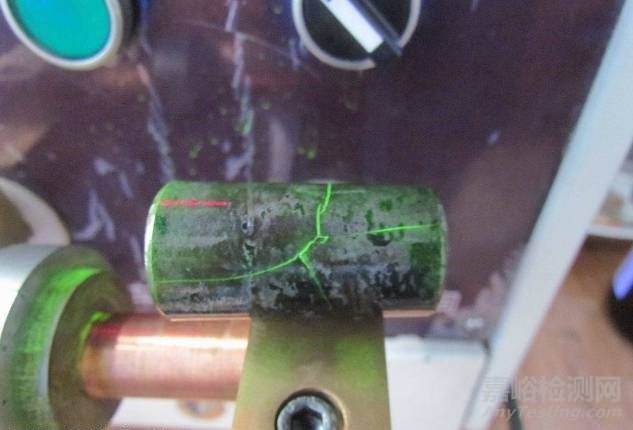

熒光探傷磨削裂紋磁痕圖片

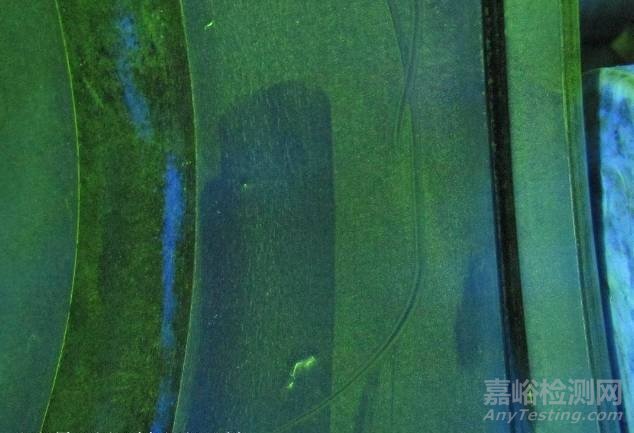

靠近倒角外徑面軸向磨削裂紋

外圈滾道大面積密集型磨削裂紋（ 網狀）

2.帶狀碳化物磁痕

內圈滾道碳化物帶狀（沿流線分布）

3.原材料裂紋磁痕

原材料夾雜 （兩條）
